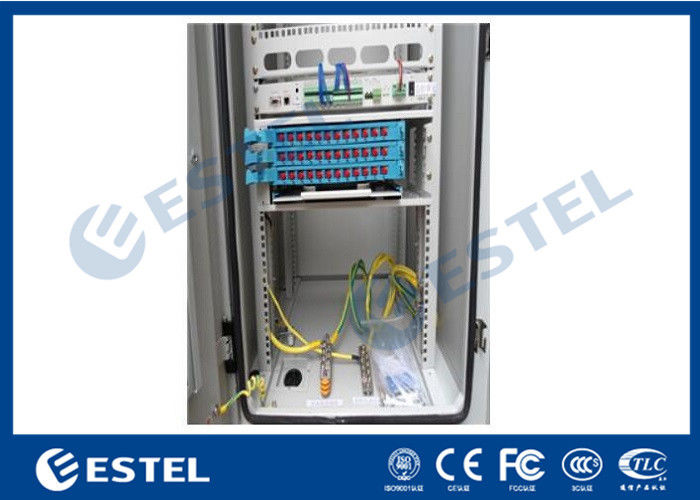

حاوية اتصالات خارجية مزدوجة الجدار 1500 × 950 × 650 مم مع رف 19 بوصة
تفاصيل المنتج
خزانات الاتصالات الخارجية
,مجلس الوزراء معدات الاتصالات
,الحجرة المزدوجة للاتصالات
حاوية اتصالات خارجية مع Two Bay ، خليج واحد لمعدات 19 بوصة ،
خليج واحد لـ MDF DDF ODF ، ET9565150-EF
مقدمة
إن حاوية الاتصالات الخارجية مصنوعة من مادة معدنية ، مباشرة تحت تأثير الطقس ، ولا تسمح للمشغلين غير المصرح لهم بالدخول.يمكن تثبيت معدات المحطة الأساسية ، وإمدادات الطاقة ، والبطارية ، ومعدات التحكم في درجة الحرارة ، ومعدات النقل ، و MDF ، و ODF ، وما إلى ذلك داخل العلبة.يمكن أن توفر حاوية الاتصالات الخارجية حماية ميكانيكية وبيئية موثوقة للتشغيل العادي للمعدات الداخلية.
تطبيق
تُستخدم حاوية الاتصالات الخارجية بشكل أساسي في محطات قاعدة الاتصالات اللاسلكية ، وشبكة الوصول إلى FTTX ، والكهرباء ، والنقل بالسكك الحديدية ، والمراقبة ، والأمن ، إلخ.
سمات
● فترة بناء قصيرة ، احتلال أقل للأراضي ، تطبيق أوسع وتكلفة بناء أقل
● تكامل عالٍ ، هيكل مضغوط ، تركيب سهل وترحيل في مرحلة لاحقة
● مقصورتان منفصلتان عن بعضهما البعض
● نظام قفل متعدد النقاط مضاد للسرقة ، جهاز حماية ثقب المفتاح الممتاز
● تصميم مثالي لمجاري الهواء لتجنب التدفق المختلط للغازات الساخنة والباردة بشكل فعال
● أداء ختم جيد ، مقاوم للماء ، مقاوم للغبار ، IP55
● طلاء مسحوق احترافي مضاد للتآكل في الهواء الطلق ، مقاومة قوية للطقس
● تصميم طبقة مزدوجة ، مع مواد عزل حراري عالية الأداء
تحديد
● مادة الخزانة عبارة عن لوحة فولاذية عالية الجودة ، مصنوعة من معدات AMAD CNC الرائدة في العالم ، مع صنعة رائعة وحجم دقيق.الهيكل الرئيسي للخزانة مصنوع من اللحام ، مما يضمن أن الخزانة بأكملها قوية ومتينة.يتم تجميع الهيكل الداخلي وجميع أنواع الملحقات بطريقة التجميع ، ويكون التطبيق مرنًا.هيكل الخزانة وملحقاته الداخلية كلها مُعالجة مسبقًا عن طريق الغسيل الحمضي والفوسفات ، ثم يتم استخدام مسحوق التشكيل الخاص للرش الكهروستاتيكي ، وذلك لمنع التآكل والصدأ.
المعايير الفنية
| إعدادات | غرض | المقياس التقني |
| هيئة مجلس الوزراء | نموذج | ET9565150-EF |
| الحجم (H × W × D) | 1500 × 950 × 650 مم | |
| التركيب | تثبيت الأرض | |
| حجرة | قسمان ، أحدهما للمعدات ، والآخر لـ MDF | |
| باب |
حجرة المعدات بباب أمامي واحد خليج MDF بباب جانبي واحد |
|
| مادة | فولاذ مجلفن ، جدار مزدوج ، مع عازل. | |
| بنية |
● آلية قفل ثلاثية النقاط مضادة للسرقة ● سدادة الباب / قفل الرياح مثبتة داخل باب الخزانة ● إطار الباب مع شريط مطاطي مانع للتسرب ، مثبت بالجانب الداخلي للباب ، مقاوم للماء والغبار ● تم تركيب كل من مدخل الهواء ومخرج الهواء بفلتر ، ويمكن تنظيف الفلتر واستبداله. ● تضمين رف قياسي 19 بوصة داخل حجرة المعدات ، عالمية عالية.يمكن تصنيع الرف الخاص أو لوحة البطانة الكهربائية داخل الخزانة حسب الطلب. ● مجهزة بمدير الكابلات ● مداخل الكابلات في الجزء السفلي من الخزانة |
|
| المعالجة السطحية | إزالة الزيت ، التخليل الحمضي ، الفوسفات ، الرش الكهروستاتيكي ، التصلب بدرجة حرارة عالية | |
| اللون | البوليستر في الهواء الطلق رمادي فاتح | |
| حماية الدخول | IP55 أو حسب الطلب | |
| درجة حرارة العمل | -40 درجة مئوية ～ + 75 درجة مئوية | |
| PDU | AC / DC PDU |
درجة ب البرق دليل. مدخلات التيار المتردد: 63A / 2P * 1 ؛ خرج التيار المتردد: 16A / 1P * 4 ؛ خرج التيار المباشر: 16A / 1P * 4. مقبس الصيانة * 1. يمكن تصنيع PDU حسب الطلب. |
| ODF | اختياري | 12 نواة ، 24 نواة ، 48 نواة ، 96 نواة نظام ODF |
| MDF | اختياري | 50 زوجًا ، 100 زوج |
| طريقة التبريد | مكيف هواء ضاغط | اختياري |
| مبادل حراري | اختياري | |
| مكيف الهواء TEC | اختياري | |
| المعجب | 4 قطعة مروحة DC48V | |
| آخر | إضاءة | ضوء LED ، 48VDC |
