SNMP Remote 220V AC RS232 نظام مراقبة البيئة EMU

نظام مراقبة البيئة المثبت على حامل مقاس 19 بوصة 220 فولت تيار متردد أو 48 فولت تيار مستمر

1.المنتج الشخصي

تعد وحدة مراقبة البيئة مضيفًا لمراقبة الشبكة مصممًا لغرف الشبكة المتكاملة التي تدمج مراقبة UPS وبيئات الطاقة الممتدة.اعتماد أسلوب تصميم حامل الرف الشهير مقاس 19 بوصة ، ودعم مصدر طاقة 220 فولت تيار متردد أو 48 فولت تيار مستمر ، ودعم أكثر من قيمة التبديل 12 اتجاهًا ، وإخراج التحكم في الترحيل متعدد الاتجاهات ، وتوسيع درجة الحرارة المحيطة والرطوبة ، مع وظائف مراقبة ومراقبة الرسائل القصيرة ، أكثر أمانًا وموثوقية.سيكون الخيار الأفضل لغرف العمل الحديثة بدون طيار.

2.ميزة المنتج

1. مصدر طاقة العمل: دعم مصدر طاقة AC 220V أو DC 48V ، يستخدم على نطاق أوسع.

2. الواجهة العالمية RS232: الحصول المتزامن على بيانات الوقت الحقيقي لـ UPS.

3. مراقبة الشبكة عن بعد SNMP: مع واجهة الشبكة وعرض صفحة الويب البديهية للمراقبة عن بعد.
4. المراقبة المتكاملة لمجال Modbus: من خلال واجهة 485 ، باستخدام بروتوكول modbus الشهير ، يمكنها تحقيق مراقبة متكاملة للغرفة غير المتصلة بالشبكة ، وشكل مراقبة متزامنة لغرفة مفردة أو بيانات مراقبة متعددة الغرف ، وشاشة لمس اختيارية مقاس 7 بوصات كشاشة عرض.

5. خرج التحكم في المرحل بـ 6 اتجاهات: واجهة تحكم مرنة في الإخراج ، والتي يمكنها تحقيق خرج طاقة التحكم ووضع التبديل السلبي ، مثل مروحة التحكم ومكيف الهواء وأجهزة تبديل الطاقة الأخرى المقابلة.

6. كشف إدخال قيمة التبديل 15 طريقة: يمكن استخدامه لمراقبة معدات بيئة الغرفة المختلفة مثل الدخان ، والفيضان ، والتحكم في الوصول ، ومغناطيسية الباب ، وما إلى ذلك.

7. واجهة التفاعل بين الإنسان والكمبيوتر: تسهل شاشة LCD العريضة على المستخدمين تأكيد إعدادات المعلمات وتشغيل النظام.

8. وظيفة مؤشر LED: فهم أكثر سهولة لحالة تشغيل موقع معدات GSM.

9. 4 طريقة للقيمة التناظرية: يمكن استخدامها مع مجموعة متنوعة من أجهزة الإرسال لتحقيق الطاقة ودرجة الحرارة والضغط والجوانب الأخرى للكشف ؛نطاق الإدخال: 0-5V.

10. وحدة GSM مدمجة: دعم GSM بتردد مزدوج ، 900/1800 ميجاهرتز ؛تحقيق وظيفة التنبيه SMS عن بعد من خلال الرسائل القصيرة.

11. دعم مجموعة واسعة من بروتوكولات UPS: APC و MGE و Eaton و SANTAK و KSTAR و KELONG والعديد من العلامات التجارية المحلية والأجنبية الأخرى.

3. متطلبات تكوين التثبيت

1. وحدة UPS بواجهة اتصال RS-232 ؛

2. جهاز كمبيوتر (مع حقوق إدارية) بواجهة اتصال RS-232 وبطاقة محول إيثرنت 10M / 100M لإعداد المعلمة الأولية ؛

3. بيئة شبكة كاملة ؛

4. سلسلة من خيارات توسيع الوظائف لمراقبة الشبكة ، ومراقبتها ، وإدارة طاقة UPS وبيئات غرفة الكمبيوتر والأجهزة الطرفية (اختياري).

4.مقدمة لوحة وتعريف منفذ الأسلاك

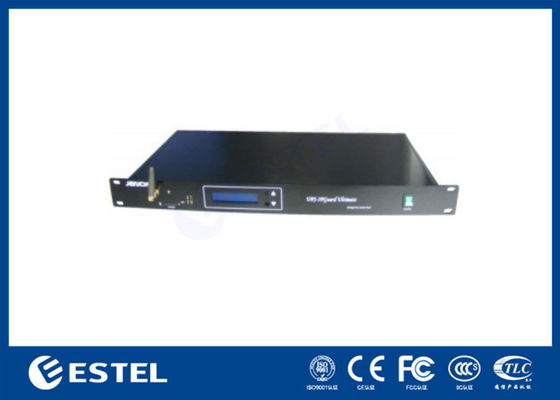

اللوحة الامامية:

• الطاقة: مفتاح تشغيل / إيقاف ؛

• P: حافظ على سطوع ثابت أثناء التشغيل العادي ；

• R: مؤشر الجري ؛يومض مرة واحدة في الثانية أثناء التشغيل العادي ؛

• S: ضوء حالة إرسال الرسائل القصيرة ؛يحافظ الضوء على سطوع ثابت عندما يكون الجهاز خاملاً ، ويومض الضوء عندما يكون الجهاز مشغولاً ؛

• ه: مؤشر وحدة GSM ؛يبدأ عند الوميض ، ويبدأ في الوميض بنجاح كل ثانيتين ؛

• إعادة: زر إعادة الضبط ؛اضغط لفترة طويلة لأكثر من 3 ثوان لإعادة ضبط وحدة GSM.

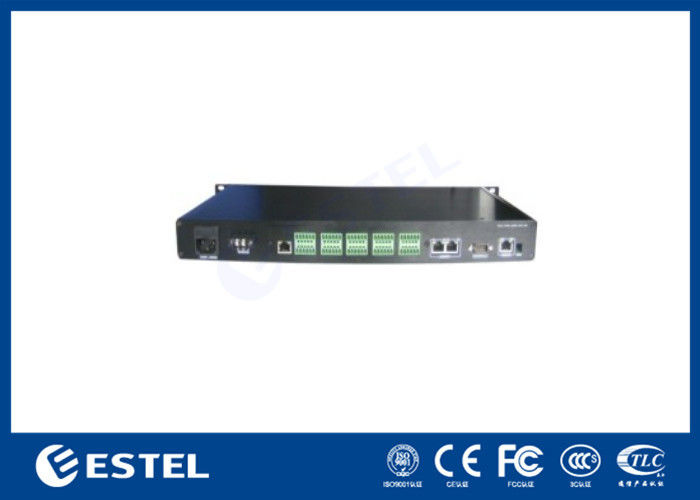

اللوحة الخلفية:

• AC220V-50 (60) هرتز: إدخال تيار متردد 220 فولت (اختياري)

• DC48V / 2.5A: إدخال تيار مستمر 48 فولت (اختياري)

• RS485 / EXT: منفذ اتصالات RS485 ، يستخدم لتوسيع درجة حرارة بيئة المراقبة والرطوبة أو أي جهاز آخر ؛

• RS232 / الجهاز: واجهة اتصال المنفذ التسلسلي لتكوين المعلمات واستعلام معلومات UPS مع الكمبيوتر ؛

• إيثرنت: واجهة إيثرنت UTP 10 / 100M RJ45 ؛

• الافتراضي: تكوين IP ؛استعادة IP الافتراضي عندما يطلب NO.1 لأسفل.
