MGA3000/E1 خزانة الاتصالات الخارجية مع 3000W إمدادات الطاقة المتغيرة، تصنيف IP55، 220V

1.1. مقدمة

يقدم هذا الدليل إرشادات حول تركيب وتشغيل ووظيفة وصيانة مكيف الهواء الخاص بالموزعات. يرجى قراءة الدليل بعناية قبل الاستخدام واتباع الاستخدام والملاحظة.

ملاحظة: يجب أن تتم جميع عمليات هذا المنتج بواسطة مهندسين محترفين.

1.2. مقدمة عن المنتج

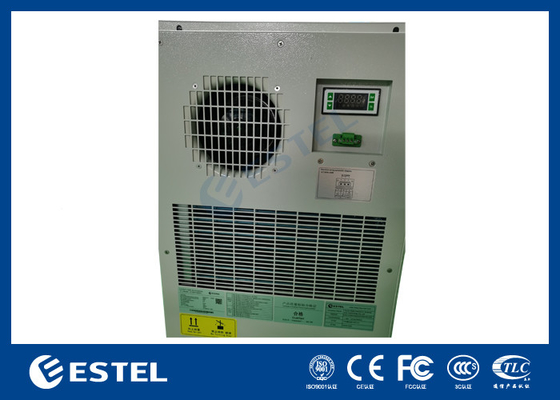

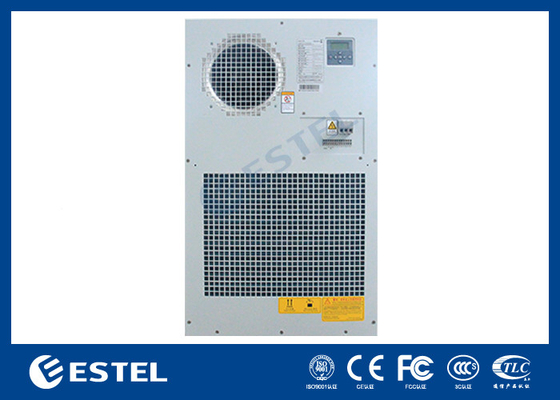

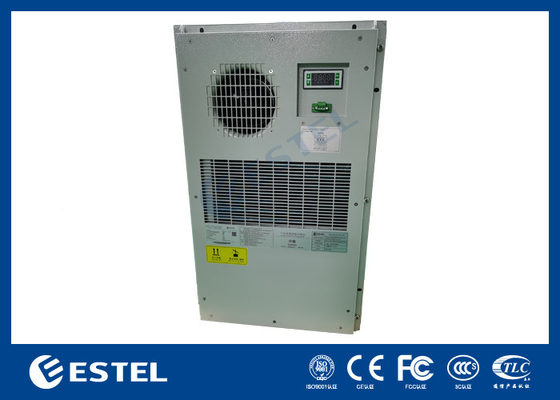

مكيف الهواء هو نوع من منتجات التبريد المصممة ذاتيًا للموزعات. إنه قابل للتطبيق في الأماكن التي تكون فيها الحرارة الداخلية للموزعات كبيرة جدًا، وتكون المعدات الإلكترونية الداخلية حساسة لدرجة حرارة البيئة والتي يجب عزلها داخليًا وخارجيًا تمامًا. يتمتع هذا المنتج بوظائف متعددة وموثوقية عالية، ويتميز بأنه يمكن أن يبدأ العمل دون تصحيح معقد بعد التشغيل.

يمتص المروحة الموجودة في مسار الهواء الداخلي الهواء الساخن من الأعلى لإجراء تبادل حراري للهواء عن طريق زعانف المبخر، وترسل الهواء المبرد من الجانب السفلي من مكيف الهواء. وبالتالي، يمكن للهواء الموجود في الموزعات أن يدور لتحقيق الغرض من خفض درجة الحرارة. وفي الوقت نفسه، يمتص المروحة الموجودة في مسار الهواء الخارجي الهواء البارد الخارجي من الجانب السفلي، ويفرغ الهواء الساخن من الأعلى بعد التبادل الحراري.

2. معلمات المنتج



2.1. المعلمات التقنية للمنتج



المنفذ	الاسم	45	نطاق الإعداد
الأبعاد والتركيب	أبعاد الهيكل الخارجية (العرضالارتفاعالعمق)	مم	784*619*245
	الأبعاد الخارجية بما في ذلك	مم	/
شفة (العرضالارتفاعالعمق)	الوزن	كجم	40
	طريقة التركيب		مثبت على الأرض
	طريقة التركيب		خارجي
البيئة والحماية	درجة حرارة بيئة العمل	شاشة العرض	-40 إلى +55
	الضوضاء	ديسيبل (أ)	65
	العمر الافتراضي	سنوات	>10
	درجة الحماية		IP55
	المبرد		R134a
	شهادة ROHS		نعم
	نطاق جهد الإدخال		220±15%VAC/50Hz
الأداء	سعة التبريد (L35/L35)	واط	3000
	الطاقة الكهربائية المقدرة للتبريد (L35/L35)	واط	1280
	التيار الكهربائي المقدر للمبرد (L35/L35)	أمبير	5.8
	الحد الأقصى لتيار التبريد	أمبير	8.5
	السعة الحرارية (اختياري)	واط	1000
	حجم الهواء للدوران الداخلي	متر مكعب/ساعة	900







2.2. رسم تخطيطي للتركيب







ملاحظة: الرسم التخطيطي للتركيب هو للإشارة فقط، يجب تحديد مخطط التركيب المحدد وفقًا لبيئة الاستخدام الفعلي.3. التحضير والتركيب







3.1. إزالة العبوة والتحقق



1. يرجى إعداد أدوات التركيب: سكين ومقص، وارتداء قفازات واقية.

2. يرجى إزالة غلاف التغليف وحزام التعبئة، ثم إزالة الكرتون، وإخراج مكيف الهواء.

3. يرجى التحقق من قائمة المرفقات وأكياس الملحقات الموجودة في الكرتون، والتحقق مما إذا كان طراز مكيف الهواء صحيحًا.

ملاحظات:





1) تحقق مما إذا كانت حلقة تصريف مكيف الهواء سلسة، في حالة انسداد التصريف.



2. بعد إزالة العبوة الخارجية، يرجى التحقق بعناية مما إذا كان مظهر مكيف الهواء تالفًا أو ملوثًا بالزيت، إذا كان مظهر مكيف الهواء به تشوه واضح أو بقع زيت، فيرجى الاتصال بالشركة المصنعة في الوقت المناسب.

3. إذا لم تكن هناك حاجة إلى تثبيت المنتج على الفور أو كان بحاجة إلى نقله إلى مكان آخر، فيرجى إعادة تغليف مكيف الهواء بعد التحقق.

4. يوصى بإعادة تدوير مواد التعبئة والتغليف.

3.2. التركيب الميكانيكي





أداة التركيب: مفك براغي فيليبس

خطوات التركيب:

1) اختر موقع القطع على الموزعات وفقًا لمخطط الثقب، وقم بإزالة منطقة الظل وعمل فتحة التركيب.

2) اجعل شفة مكيف الهواء قريبة من باب الموزعات، وثبت مكيف الهواء على سطح التركيب للموزعات بإحكام بمسامير M5.

3) تحقق مما إذا كان مكيف الهواء مثبتًا بشكل مستوٍ وثابت.

ملاحظات:

1) تحقق مما إذا كانت حلقة تصريف مكيف الهواء سلسة، في حالة انسداد التصريف.

2) عند تحديد موقع فتحة التركيب في الموزعات، يجب عليك تجنب عدم حجب منافذ دخول وخروج الهواء داخل الموزعات بواسطة أي مكونات داخل الموزعات، ويجب الحفاظ على مسافة أفقية بينهما تزيد عن 150 مم؛ وإلا، فمن المحتمل أن يؤدي إلى حدوث ماس كهربائي لدورة الهواء الراجع، وتأثير تبريد ضعيف، وما إلى ذلك؛

3) يجب توخي الحذر عند حمل أو تحريك مكيف الهواء لتجنب اصطدامه وخدش

الطلاء السطحي الخاص به؛

3.3.





التركيب الكهربائي(



اختياريتشغيل التبريدعندما تكون درجة الحرارة داخل الموزعات أقل من درجة حرارة بدء التسخين، فإنها تبدأ في التسخين؛ العنصر



المنفذ	التعريف	+ واجهة اتصال RS485
L	كابل إدخال الطاقة L	المحايد
N	كابل إدخال الطاقة N	الأرضي
PE	خط التأريض	(





اختياري) عندما تكون درجة الحرارة داخل الموزعات أقل من درجة حرارة بدء التسخين، فإنها تبدأ في التسخين؛ العنصر



المنفذ	التعريف	+ واجهة اتصال RS485
RS485A	منافذ اتصال RS485 (+)	- واجهة اتصال RS485
RS485B	منافذ اتصال RS485 (-)	عقدة الإنذار العامة الجافة (NO)
NO	عادة ما تكون مفتوحة إذا لم يكن هناك إنذار	عقدة الإنذار العامة الجافة (COM)
COM	المنفذ المشترك	عقدة الإنذار العامة الجافة (NC)
NC	عادة ما تكون مغلقة إذا لم يكن هناك إنذار	4.







وظيفة المنتج4.1. التبريد



عندما تكون درجة الحرارة داخل الموزعات أعلى من درجة حرارة بدء التبريد، فإنها تبدأ



في التبريد؛ عندما تكون درجة الحرارة داخل الموزعات أقل من درجة حرارة توقف التبريد، فإنها تتوقف عن التبريد.المعلمة



نطاق الإعداد	الوحدة	درجة حرارة البدء	45	درجة حرارة بدء التسخين
32	[20~40]	درجة مئوية	شاشة العرض	فرق عودة التبريد
5	دقيقة	درجة مئوية	شاشة العرض







(اختياري) عندما تكون درجة الحرارة داخل الموزعات أقل من درجة حرارة بدء التسخين، فإنها تبدأ في التسخين؛



عندما تكون درجة الحرارة داخل الموزعات أعلى من درجة حرارة توقف التسخين، فإنها تتوقف عن التسخين.

المعلمة



نطاق الإعداد	الوحدة	درجة حرارة البدء	45	درجة حرارة بدء التسخين
5	دقيقة	درجة مئوية	شاشة العرض	فرق عودة التسخين
10	[3~15]	درجة مئوية	شاشة العرض





المراقبة عن بعديحتوي مكيف الهواء على واجهة اتصال RS485، ويدعم بروتوكول اتصال MODBUS- RTU



.يتصل مكيف الهواء بالشاشة العلوية من خلال اتصال RS485 واجهة. أو يمكن للمستخدمين التحقق من حالة تشغيل مكيف الهواء عن طريق عرض شاشة العرض مباشرة و تغيير معلمات التشغيل الخاصة به. 4.4. التحكم في المروحة الخارجية (اختياري)



وفقًا للمتطلبات الاختيارية، تدرك المروحة الخارجية (تصريف الهيدروجين / مروحة الطوارئ)19



دورة تصريف الهيدروجين ووظيفة التهوية في حالات الطوارئ تلقائيًا. وظيفة تصريف الهيدروجين (اختياري):

عندما تأتي دورة تصريف الهيدروجين، يبدأ مكيف الهواء مروحة تصريف الهيدروجين، يغلق مفتاح التحكم.المعلمةالقيمة الافتراضية



نطاق الإعداد	الوحدة	درجة حرارة البدء	45
[0~72]	ساعة	وقت التفريغ	5
[0~10]	دقيقة	المعلمة	القيمة الافتراضية







نطاق الإعداد	الوحدة	درجة حرارة البدء	45
[28~50]	درجة مئوية	درجة حرارة التوقف	شاشة العرض
[25~50]	درجة مئوية	5.	شاشة العرض







5.1. واجهة العرضرقم.



أيقونة



الوظيفة	شرح الوظيفة	1	❄️
تشغيل التبريد	يشير إلى ما إذا كان التبريد قيد التشغيل أم لا
