تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | الارتفاع 750 ملم × العرض 750 ملم × العمق 2000 ملم | يكتب: | خزانة طاقة الاتصالات |
|---|---|---|---|
| ضمان: | 12 شهر | مادة: | الصلب المجلفن |
| لون: | رمادي | الفضاء الداخلي: | 19 بوصة، 38 يو |
| باب: | مع باب أمامي واحد | طلاء: | رش مسحوق كهرباء |
| إبراز: | نظام طاقة الاتصالات الخارجي IP65,محفظة طاقة الاتصالات بقدرة 12 كيلوواط,200A المصلحات نظام الطاقة الخارجي,12kW Telecom Power Enclosure,200A Rectifiers Outdoor Power System |
||
نظام طاقة الاتصالات الخارجية IP65 حاوية طاقة خارجية مع مقومات 12 كيلو واط 200 أمبير
1. مقدمة عن نظام طاقة الاتصالات الخارجية IP65 حاوية طاقة خارجية مع مقومات 12 كيلو واط 200 أمبير
ET7575200A-38U-12kW/200A هي خزانة خارجية يمكنها توفير إمداد طاقة مستقر لمعدات الاتصالات مع حماية معدات العميل من التلف والظروف الجوية القاسية، فهي توفر طاقة تيار مستمر مستقرة وعالية الجودة لمعدات تكنولوجيا المعلومات الخاصة بالاتصالات. تعتبر الخزانة حلاً مثاليًا للوصلات المادية لمعدات الاتصالات الخارجية التي تحتاج إلى إمداد طاقة تيار مستمر.

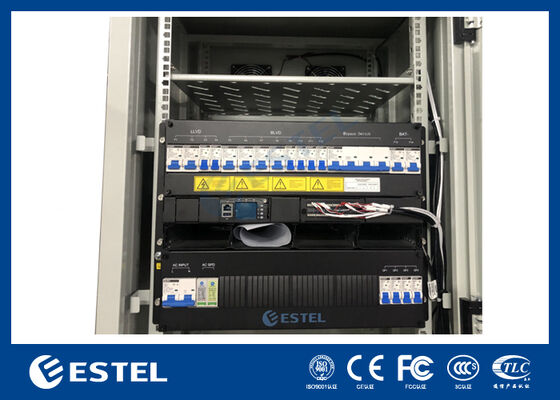

2. معلمات نظام طاقة المقوم 12 كيلو واط
أنظمة طاقة الاتصالات هي منتجات مخصصة، تعتمد سعة المقوم، وسعة الطاقة الشمسية، وقواطع الدائرة الكهربائية المدخلة، وقواطع LLVD و BLVD، والعلامات التجارية للقواطع على متطلبات العميل.
نظام الطاقة لهذه الخزانة هو نظام طاقة مقوم نقي 12 كيلو واط 200 أمبير. ومعلماته مدرجة في الجدول أدناه.
| بند | المعلمة | |
| مادي |
الحجم |
العرض × العمق × الارتفاع = 482.6 مم × 350.6 مم × 8U (الارتفاع) |
|
الوزن |
≤ 42 كجم (بدون وحدات) |
|
|
التركيب |
19 بوصة قابلة للتركيب على الرف القياسي |
|
|
توجيه الكابلات |
من الأسفل إلى الأعلى |
|
|
الصيانة |
صيانة أمامية، قابلة للتبديل السريع |
|
|
درجة IP |
IP20 | |
| توزيع طاقة التيار المتردد |
الإدخال |
مرحلة واحدة، 220 فولت تيار متردد |
|
مدخل MCB |
2 × 125 أمبير/3P |
|
|
التردد |
45-65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز |
|
|
AC SPD |
20 كيلو أمبير/40 كيلو أمبير، 8/20 ميكروثانية |
|
|
خرج التيار المتردد |
/ | |
|
طاقة التيار المستمر التوزيع |
الإخراج |
-43VDC إلى -58VDC، الإخراج المقدر: -53.5VDC |
| الحد الأقصى. السعة | نظام مقوم 12 كيلو واط (4 × 3 كيلو واط)؛ | |
|
بطارية MCBs |
2 × 125 أمبير/1P |
|
| تحميل MCBs |
LLVD: 2 × 125 أمبير/1P، 2 × 63 أمبير/1P |
|
|
BLVD: 4 × 125 أمبير/1P، 4 × 63 أمبير/1P |
||
|
DC SPD |
10 كيلو أمبير/20 كيلو أمبير، 8/20 ميكروثانية |
|
|
المقوم الوحدة |
جهد الإدخال |
85VAC - 300VAC، القيمة المقدرة: 220VAC |
|
الكفاءة |
≥ 96% |
|
|
الطاقة الخارجة المقدرة |
3000 واط |
|
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +75 درجة مئوية (50 درجة مئوية @ خرج الحمل الكامل) |
|
|
الحجم |
العرض × العمق × الارتفاع = 106.5 مم × 286 مم × 41.5 مم (1U) |
|
|
الوزن |
≤ 2.1 كجم |
|
|
التبريد |
تبريد الهواء القسري |
|
|
معامل القدرة |
≥ 0.99 @220VAC، حمل 20% - 100% |
|
|
الطاقة المراقبة |
إدخال الإشارة |
4 اتجاهات AI (3 مستشعرات لدرجة حرارة البطارية، 1 مستشعر لدرجة الحرارة المحيطة)؛ 8 اتجاهات DI؛ |
|
إخراج التنبيه |
8 اتجاهات DO |
|
|
منافذ الاتصال |
LAN، USB، RS485، SNMP |
|
|
وضع العرض |
شاشة LCD | |

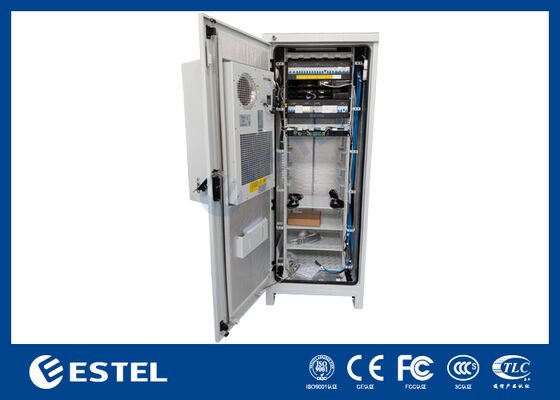

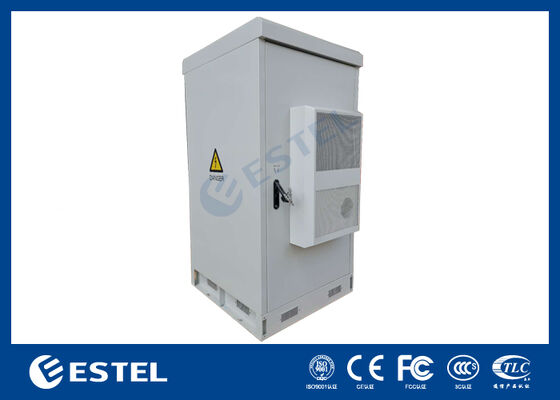

3. معلمات حاوية الطاقة الخارجية 38U IP65
1) ميزات الخزانة:
| التكوين | بند | المعلمة الفنية |
| الخزانة | الموديل | ET7575200A-38U |
| مستوى الحماية | IP55 | |
| الأبعاد الخارجية | الارتفاع 750 مم × العرض 750 مم × العمق 2000 مم (يمكن تخصيصها) | |
| الأبعاد الداخلية | سكة 19 بوصة، 35U | |
| المادة | فولاذ مجلفن، لوحة داخلية: 1.0 مم، لوحة خارجية: 1.2 مم، سمك القاعدة: 2.0 مم، جدار مزدوج | |
| العزل | PEF | |
| الطلاء | طلاء مسحوق البوليستر | |
| اللون | RAL7035 | |
| القفل | نظام قفل ثلاثي النقاط | |
| المفصلة | مفصلة داخلية | |
| خيارات التثبيت | مثبت على الأرض مع ملحقات التركيب | |
| توجيه الكابلات | دخول وخروج الكابلات من أسفل الخزانة | |
| الصيانة | باب أمامي واحد | |
| التبريد | سعة التبريد | 1500 واط |
| مزود الطاقة | 48VDC | |
| PDU | وحدة توزيع الطاقة | 125 أمبير 6 اتجاهات قابس المملكة المتحدة |
| أجهزة الاستشعار | مستشعر الباب، مستشعر الماء، مستشعر درجة الحرارة والرطوبة، مستشعر الدخان | |
| أخرى | الإضاءة | مصباح LED: 48VDC مع مفتاح |
| البيئة | درجة حرارة التشغيل | -40 درجة مئوية ~+55 درجة مئوية (+ الإشعاع الشمسي) |
| درجة حرارة التخزين | -40 درجة مئوية~+70 درجة مئوية | |
| رطوبة التشغيل | 5%~95% (بدون تكثف) | |
| ارتفاع التشغيل | 0~4000 متر | |
2) ميزات الحماية:
4. تطبيقات نظام طاقة الاتصالات الخارجية IP65 حاوية طاقة خارجية مع مقومات 12 كيلو واط 200 أمبير
تُستخدم الخزانة الخارجية على نطاق واسع في مواقع الاتصالات المتنقلة لمشغلي الاتصالات، والملاجئ الخارجية الصغيرة، وخزائن التحكم الكهربائي للسكك الحديدية، والشرطة الإلكترونية، ومحطات قاعدة الاتصالات، ومحطات الكشف عن الهواء في الهواء الطلق، وخزائن التحكم بالطاقة الشمسية، وما إلى ذلك.
