نظام الطاقة للاتصالات IP65 محفظة الطاقة الخارجية مع 12kW 200A المصلحين
تفاصيل المنتج
نظام طاقة الاتصالات الخارجية IP65
,حاوية طاقة الاتصالات بقدرة 12 كيلو وات
,نظام طاقة مقومات 200 أمبير
نظام طاقة الاتصالات الخارجية IP65 حاوية الطاقة الخارجية مع مقومات 12 كيلو وات 200 أمبير
1. مقدمة لنظام طاقة الاتصالات الخارجية IP65 حاوية الطاقة الخارجية مع مقومات 12kW 200A

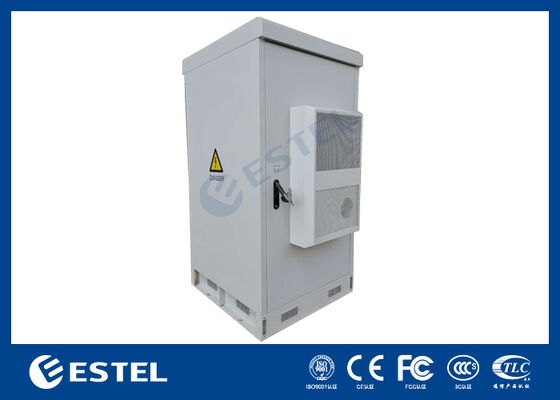

ET7575200A-38U-12kW/200A عبارة عن خزانة خارجية يمكنها توفير مصدر طاقة ثابت لمعدات الاتصالات مع حماية معدات العميل من التلف والظروف الجوية القاسية، كما أنها توفر مصدر طاقة تيار مستمر مستقر وعالي الجودة لمعدات تكنولوجيا المعلومات الخاصة بالاتصالات. تعتبر الخزانة حلاً مثاليًا للتوصيلات المادية لمعدات الاتصالات الخارجية التي تحتاج إلى مصدر طاقة DC.
2. معلمات نظام الطاقة المعدل بقدرة 12 كيلو وات
أنظمة طاقة الاتصالات هي منتجات مخصصة، وقدرة المقوم، وقدرة الطاقة الشمسية، وقواطع الإدخال، وقواطع LLVD وBLVD، والعلامات التجارية للقواطع كلها تعتمد على متطلبات العميل.
نظام الطاقة لخزانة الطاقة هذه هو نظام طاقة مقوم نقي بقدرة 12 كيلو وات 200 أمبير. ومعلماتها مدرجة في الجدول أدناه.
| غرض | المعلمة | |
| بدني |
مقاس |
العرض × العمق × الارتفاع = 482.6 مم × 350.6 مم × 8U (الارتفاع) |
|
وزن |
≥ 42 كجم (بدون وحدات) |
|
|
تثبيت |
حامل قياسي مقاس 19 بوصة قابل للتركيب |
|
|
توجيه الكابل |
القاع للداخل والأعلى للخارج |
|
|
صيانة |
صيانة أمامية، قابلة للتبديل السريع |
|
|
درجة الملكية الفكرية |
IP20 | |
| توزيع طاقة التيار المتردد |
مدخل |
مرحلة واحدة، 220 فولت تيار متردد |
|
إدخال ام سي بي |
2 × 125 أمبير/3 بي |
|
|
تكرار |
45-65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز |
|
|
التيار المتردد SPD |
20 كيلو أمبير/40 كيلو أمبير، 8/20 ميكروثانية |
|
|
إخراج التيار المتردد |
/ | |
|
قوة العاصمة توزيع |
الإخراج |
-43VDC إلى -58VDC، الخرج المقدر: -53.5VDC |
| الأعلى. سعة | نظام مقوم بقدرة 12 كيلو وات (4 × 3 كيلو وات)؛ | |
|
بطارية MCB |
2 × 125 أمبير/1 بي |
|
| تحميل MCBs |
إل في دي: 2 × 125 أمبير/1 بي، 2 × 63 أمبير/1 بي |
|
|
الجادة: 4× 125A/1P، 4× 63A/1P |
||
|
العاصمة SPD |
10 كيلو أمبير/20 كيلو أمبير، 8/20 ميكروثانية |
|
|
المعدل الوحدة النمطية |
جهد الإدخال |
85 فولت تيار متردد - 300 فولت تيار متردد، القيمة المقدرة: 220 فولت تيار متردد |
|
كفاءة |
≥ 96% |
|
|
طاقة الإخراج المقدرة |
3000 واط |
|
|
درجة حرارة العمل |
-40 درجة مئوية إلى +75 درجة مئوية (50 درجة مئوية @ خرج الحمل الكامل) |
|
|
مقاس |
العرض × العمق × الارتفاع = 106.5 مم × 286 مم × 41.5 مم (1U) |
|
|
وزن |
≥ 2.1 كجم |
|
|
تبريد |
تبريد الهواء القسري |
|
|
عامل الطاقة |
≥ 0.99 عند 220 فولت تيار متردد، تحميل 20% - 100% |
|
|
قوة يراقب |
إدخال الإشارة |
ذكاء اصطناعي رباعي الاتجاهات (3 مستشعرات لدرجة حرارة البطارية، 1 مستشعر لدرجة الحرارة المحيطة)؛ 8 اتجاهات دي؛ |
|
إخراج التنبيه |
8 طريقة للقيام |
|
|
منافذ الاتصالات |
لان، أوسب، RS485، سنمب |
|
|
وضع العرض |
شاشات الكريستال السائل | |

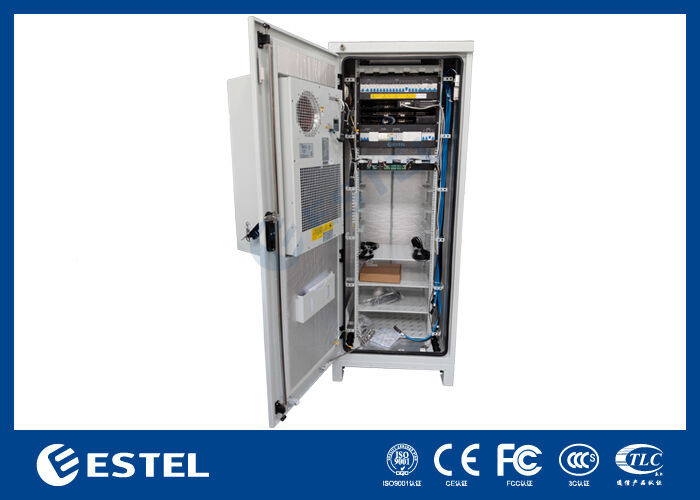

3. معلمات حاوية الطاقة الخارجية 38U IP65
1) ميزات مجلس الوزراء:
| إعدادات | غرض | المعلمة التقنية |
| مجلس الوزراء | نموذج | ET7575200A-38U |
| مستوى الحماية | IP55 | |
| البعد الخارجي | الارتفاع 750 مم × العرض 750 مم × العمق 2000 مم (يمكن تخصيصه) | |
| البعد الداخلي | سكة 19 بوصة، 35U | |
| مادة | الفولاذ المجلفن، اللوحة الداخلية: 1.0 مم، اللوحة الخارجية: 1.2 مم، سمك القاعدة: 2.0 مم، جدار مزدوج | |
| العزل | بيف | |
| طلاء | طلاء مسحوق البوليستر | |
| لون | رال7035 | |
| قفل | نظام قفل ثلاثي النقاط | |
| المفصلة | المفصلة الداخلية | |
| خيارات التثبيت | مثبتة على الأرض مع ملحقات التثبيت | |
| توجيه الكابل | كابل داخل وخارج من أسفل الخزانة | |
| صيانة | باب أمامي واحد | |
| تبريد | قدرة التبريد | 1500 واط |
| مزود الطاقة | 48 فولت تيار مستمر | |
| PDU | وحدة توزيع الطاقة | 125A 6 طريقة المكونات البريطانية |
| أجهزة الاستشعار | حساس الباب، حساس الماء، حساس درجة الحرارة والرطوبة، حساس الدخان | |
| آحرون | إضاءة | مصباح LED: 48VDC مع مفتاح |
| بيئة | درجة حرارة العمل | -40 درجة مئوية ~+55 درجة مئوية (+الإشعاع الشمسي) |
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | |
| رطوبة العمل | 5%~95% (بدون تكثيف) | |
| ارتفاع العمل | 0 ~ 4000 متر | |
2) ميزات الحماية:
- حماية كاملة من الغبار والزيوت وغيرها من المواد غير القابلة للتآكل
- حماية كاملة من الاتصال بالمعدات المغلقة
- الحماية من الماء، حتى الماء المسقط بواسطة الفوهة ضد السياج من أي اتجاه
- متوفر في التركيب على الحائط، أو القائم بذاته، أو الحوض، أو عمود التلغراف
- تتوفر خدمات الطباعة الحريرية أو الأنودة أو النقش
4. تطبيقات نظام طاقة الاتصالات الخارجية IP65 حاوية الطاقة الخارجية مع مقومات 12kW 200A
تُستخدم الخزانة الخارجية على نطاق واسع في مواقع الاتصالات المتنقلة لمشغلي الاتصالات، والملاجئ الصغيرة الخارجية، وخزائن التحكم الكهربائية للسكك الحديدية، ومحطات قاعدة الاتصالات، ومحطات كشف الهواء الخارجية، وخزائن التحكم بالطاقة الشمسية، وما إلى ذلك.
-
