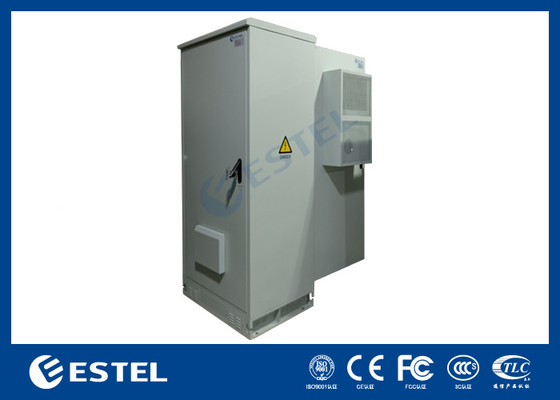

خزانة بطارية خارجية 40U مخصصة IP55 خزانة سهلة التجميع مع التبريد
تفاصيل المنتج
خزانة بطارية خارجية 40U مقاومة للماء IP55
,تبريد مخصص لخزانة البطارية الخارجية
,خزانة بطارية 40U سهلة التركيب
خزانة بطارية خارجية 40U مخصصة IP55 خزانة يتم تجميعها بسهولة مع التبريد
1. خزانة بطارية خارجية 40U مخصصة IP55 خزانة يتم تجميعها بسهولة مع ميزة التبريد
-
الخزانة مقاومة للغبار، ومضادة للشمس، ومضادة للمطر، وتستخدم في البيئة الخارجية.
-
تبريد الخزانة: المراوح ومكيف الهواء. (خيار تبريد آخر: مبادل حراري). MTBF≥50000h
-
تصميم الخزانة معقول، مما يسهل الوصول إلى الكابل والتثبيت والتأريض. توجد فتحات دخول بشكل فردي لكابلات الطاقة وكابلات الإشارة والكابلات الضوئية.
-
جميع الكابلات المستخدمة في الخزانة مصنوعة من مواد مقاومة للهب.
2. خزانة بطارية خارجية 40U مخصصة IP55 خزانة يتم تجميعها بسهولة مع تفاصيل التبريد:
-
مادة الخزانة: الخزانة مصنوعة من الفولاذ المجلفن، بجدران مزدوجة، سمك اللوحة الخارجية: 1.5 مم، سمك اللوحة الداخلية: 0.8 مم. يوجد عازل للحرارة بين الجدار الداخلي والجدار الخارجي. المادة العازلة هي 20 مم PEF، معامل العزل الحراري: 0.035 وات/م·ك. يتم تجميع الخزانة من النوع.
-

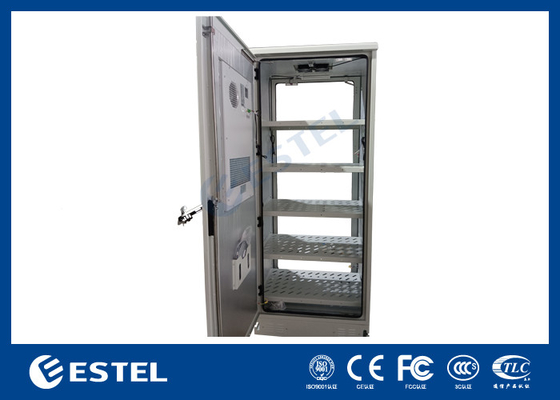

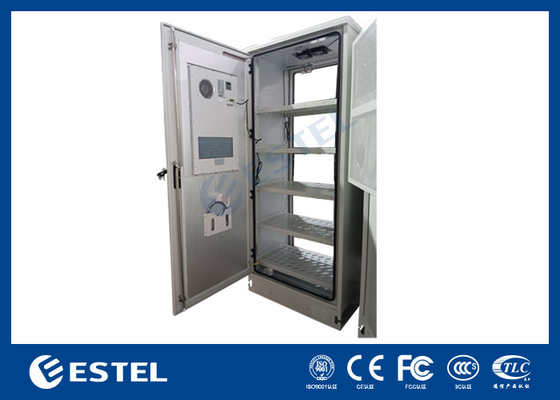

هيكل الخزانة: تتضمن الخزانة رفًا للبطارية لوضع البطاريات. تشتمل الخزانة على مكيف هواء ومراوح واحدة مثبتة على الباب الأمامي.
-

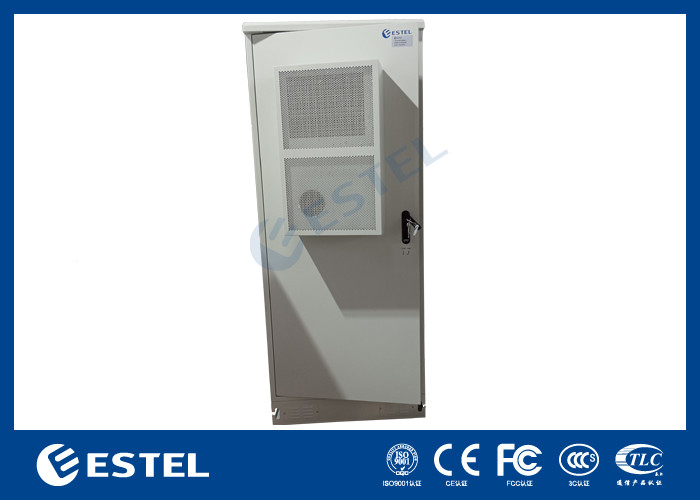

باب الخزانة والقفل: تشتمل الخزانة على باب أمامي واحد. يستخدم باب الخزانة الهيكل المدمج. زاوية فتح الباب أكبر من 110 درجة ويمكن لجهاز تحديد الباب أن يحد من زاوية الفتح. القفل عبارة عن قفل ثلاثي النقاط مضاد للسرقة، ويدعم القفل.
3. خزانة بطارية خارجية 40U مخصصة IP55 خزانة يتم تجميعها بسهولة تفاصيل سريعة:
|
مكان المنشأ: شنتشن، الصين (البر الرئيسي) |
البعد الخارجي: الارتفاع × العرض × العمق 2100 × 900 × 700 مم |
|
اسم العلامة التجارية: ESTEL |
الهيكل: جدار واحد، مع العزل |
|
رقم الموديل: ET9070210-40U |
تصميم الخزانة: حجرة واحدة لتركيب البطاريات |
|
اسم المنتج: خزانة بطارية خارجية |
قفل الخزانة: قفل ثلاثي النقاط مضاد للسرقة |
|
الشهادة: ISO9001، IP55 |
مستوى الحماية: IP55 |
|
التطبيق: محطة قاعدة الاتصالات في الهواء الطلق |
مدخل الكابل: في أسفل الخزانة |
|
المواد: الصلب المجلفن |
الإضاءة: مصباح LED DC48V |
|
العزل الحراري: PEF |
حماية التأريض: شريط النحاس |
|
اللون: رمادي (يدعم العرف) |
التبريد: مكيف 220 فولت تيار متردد 50/60 هرتز |
|
الطلاء: طلاء مسحوق خارجي مضاد للتآكل |
خيارات التبريد الأخرى: مبادل حراري |
4. خزانة البطارية الخارجية 40U مخصصة IP55 مواصفات الخزانة المجمعة بسهولة:
|
إعدادات |
غرض |
المعلمة الفنية |
||
|
مجلس الوزراء |
نموذج |
ET9070210-40U |
||
|
مستوى الحماية |
IP55 |
|||
|
البعد الخارجي |
الارتفاع 2100 مم × العرض 900 مم × العمق 700 مم (يمكن تخصيصه) |
|||
|
البعد الداخلي |
19 بوصة السكك الحديدية، 40U |
|||
|
مادة |
فولاذ مجلفن، سمك 1.2 مم، جدار واحد. سمك الأجزاء الحاملة: 2.0 مم |
|||
|
العزل |
20 ملم بيف |
|||
|
طلاء |
طلاء مسحوق البوليستر |
|||
|
لون |
رال7035 |
|||
|
قفل |
نظام قفل ثلاثي النقاط مضاد للسرقة |
|||
|
المفصلة |
المفصلة الداخلية |
|||
|
خيارات التثبيت |
مثبتة على الأرض |
|||
|
توجيه الكابل |
كابل داخل وخارج من أسفل الخزانة |
|||
|
صيانة |
باب أمامي واحد، صيانة أمامية |
|||
|
تبريد |
خيارات |
مكيف هواء |
مكيف الهواء العاصمة |
معجب |
|
سعة التبريد |
1500 واط |
/ |
|
|
|
جهد الإدخال |
220 فولت 60 هرتز |
/ |
|
|
|
تواصل |
RS485 |
/ |
|
|
|
أجهزة الاستشعار |
مستشعر الباب |
|||
|
آحرون |
مصباح LED للإضاءة |
|||
|
بيئة |
درجة حرارة العمل |
-40 درجة مئوية ~+55 درجة مئوية (+الإشعاع الشمسي) |
||
|
درجة حرارة التخزين |
-40 درجة مئوية ~ +70 درجة مئوية |
|||
|
رطوبة العمل |
5%~95% (بدون تكثيف) |
|||
|
ارتفاع العمل |
0 ~ 4000 متر |
|||
5. مخطط البعد
6. تصميم قفل الباب ضد السرقة
-
تتوافق مقاومة التلف للقفل المضاد للسرقة مع متطلبات الفئة B GA/T 73-1994 "القفل الميكانيكي المضاد للسرقة"، مما يدعم القفل.
-
قفل ثلاث نقاط
7. مدخل الكابل
يستخدم كابل التغذية والكابلات الخارجية الأخرى طريقة الأسلاك السفلية.
8. حماية التأريض
-
تشتمل الخزانة على قضيب نحاسي مؤرض مع طلاء مضاد للتآكل. هناك مسامير كافية لمحطات توصيل الأسلاك.
-
يجب أن يكون الجزء المعدني من الخزانة متصلاً ببعضه البعض وأن يكون متصلاً بقضيب التأريض. مقاومة الاتصال بين أي نقطتين أقل من 0.1Ω.
-
يجب توصيل التأريض الوقائي للمعدات الأخرى الموجودة داخل الخزانة بقضيب التأريض.
9. الاتصال والتثبيت
-
استخدم اتصالًا ملولبًا مضادًا للفضفاض كهيكل واتصال حامل. يستخدم مسمار التثبيت لتثبيت الخزانة مسامير مجلفنة بالغمس الساخن.
-
تستخدم مفصلات الأبواب وضع المفصلة الداخلية.
10. المظهر والمعالجة السطحية
طلاء سطح الخزانة عبارة عن طلاء مسحوق خاص للأماكن الخارجية، باللون الأبيض الرمادي (PANTONE 428C). يتوافق الطلاء مع متطلبات GB/T 3181-2008.
11. يتم تثبيت مستشعر الباب وجهاز استشعار الدخان ومصباح LED في الأعلى.
12. التعبئة والشحن
-
