تفاصيل المنتج:
شروط الدفع والشحن:
|
| تقييم المدخلات: | AC380V 3ph Wye250A كحد أقصى. | عدد الطور / السلك: | AC380V 3ph Wye250A كحد أقصى. |
|---|---|---|---|
| ثد الحالي: | <5٪ | الطاقة الخارجة: | 150 كيلو واط (مدفعان) |
| نطاق الجهد الناتج: | DC200V-1000V | تيار الإخراج المقدر: | 200 أمبير*2 |
| إبراز: | شاحن سريع للطاقة الكهربائية 150 كيلوواط,محطة شحن للسيارات الكهربائية 380 فولت من النوع 2,محطة شحن للسيارات الكهربائية من النوع 2 مع OCPP,380V Type 2 EV Charging Station,Type 2 EV Charging Station With OCPP |
||
1المعلمات التقنية
لا يتحمل الشركة المصنعة مسؤولية الأضرار أو الخسائر أو التكاليف أو النفقات المتكبدة
من قبل أي مستخدم لـ EVSE (مثل مهندس التثبيت أو مالك EVSE) إذا
هذه الأضرار أو الخسائر أو التكاليف أو النفقات ناتجة عن عدم الامتثال لتعليمات السلامة المعمول بها التي يقدمها المصنع، بما في ذلك، على سبيل المثال لا الحصر، ما يلي:
• انقطاع الكهرباء أو انقطاع إمدادات الكهرباء إلى EVSE.
• تراكم الأوساخ أو دخول المواد الغريبة داخل EVSE.
• تآكل المكونات.
• تحديثات أو تعديلات على المعدات أو استخدامها.
• تلف البرمجيات أو الأجهزة بسبب أي مشكلة أمنية تكنولوجيا المعلومات، مثل ولكن لا تقتصر على اختراق الفيروسات أو اختراق الخبيث للنظام.
• الأضرار أو فشل المعدات الناجمة عن الحشرات أو الحشرات أو ما شابه ذلك.
• الأضرار أو الفشل الناتج عن أخطاء في بعض المعدات الأخرى
نطاق العمل
• الأضرار أو الخسائر الناجمة عن مخاطر مثل الحريق أو الفيضانات أو العواصف أو ما شابه أو
تسرب أو تسرب المواد الكيميائية أو المواد الضارة إلى EVSE.
• تعقب الأخطاء الناجمة عن مشاكل من مصدر خارج نطاق العمل.
• التثبيت غير المهني أو غير الصحيح، التثبيت غير المتوافق مع المعايير، أو التثبيت الذي لا يتبع تعليمات التثبيت الواردة في دليل المنتج الخاص.
• تشغيل غير صحيح (في انتهاك للمتطلبات التقنية أو المواصفات أو كتيبات المنتج)الإهمال أو الإصلاحات التي أجراها المالك (أو أي طرف ثالث غير مخول من TCHARGE).
• عدم الامتثال لقواعد السلامة المعمول بها أو المعايير القانونية الأخرى من قبل أطراف أخرى غير TCHARGE.
• التهوية غير الكافية لـ EVSE.
• تشغيل EVSE خارج ظروف التصميم.
• نقل EVSE من موقع التثبيت الأصلي أو تغيير تصميم النظام الكلي.
• إجراء تغييرات على EVSE فقط إذا وافق المصنع كتابة على التغييرات.
2المواصفات
| رقم البند | E3P-150K-D2-200A-EU01 | |
|
القوة المدخلات |
تصنيف المدخلات | AC380V 3ph Wye250A أقصى. |
| عدد المراحل / الأسلاك | 3ph / L1, L2, L3, N, PE | |
| عامل القوة | >0.98 | |
| THD الحالي | < 5% | |
| الكفاءة | > 95% | |
|
القوة الناتج |
الطاقة الخارجة | 150 كيلوواط (2 بندقية) |
| نطاق الجهد الخارجي | DC200V-1000V | |
| التيار المسموح به للخروج | 200A*2 | |
| دقة الإخراج | < 0.5% (الجهد والتيار) | |
| الحماية | الحماية | التيار الزائد ، تحت الجهد ، فوق الجهد ، التيار المتبقي ، حماية الزيادة ، الدائرة القصيرة ، فوق درجة الحرارة ، خطأ الأرض |
| واجهة المستخدم والتحكم | العرض | شاشة تعمل باللمس |
| لغة الدعم | الإنجليزية (لغات أخرى متاحة عند الطلب) | |
| خيار الرسوم | خيارات الرسوم المقدمة عند الطلب: الرسوم حسب المدة، الرسوم حسب الطاقة، الرسوم حسب الرسوم | |
| البيئة | درجة حرارة العمل | - 20 درجة مئوية إلى +55 درجة مئوية (تدهور عند تجاوز 55 درجة مئوية) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +70 درجة مئوية | |
| الرطوبة | الرطوبة النسبية < 95%، غير مكثفة | |
| الارتفاع | ما يصل إلى 2000 متر (6000 قدم) | |
| الميكانيكية | حماية الدخول | IP54 |
| الحماية من الآثار الميكانيكية الخارجية | IK10 وفقًا لـ IEC 62262 | |
| التبريد | الجو القسري | |
| طول كابل الشحن | 5 م | |
| البعد (W*D*H) مليمتر | 700*780*1720ملم | |
| الوزن | 300 كجم |
3مخطط الأبعاد
4حالة التثبيت
1يجب تثبيت الشاحن على أساس خرساني مسطح، مع إحتياط مدخل كابل.
2الميل الرأسي أقل من 5%
3.ثبت قاع الشاحن بثمانية مسامير من طراز M8
4.حافظ على مسافة 100 سم على الأقل حول الشاحن لتبديد الحرارة والعمل
5-أوصي بمنصة.

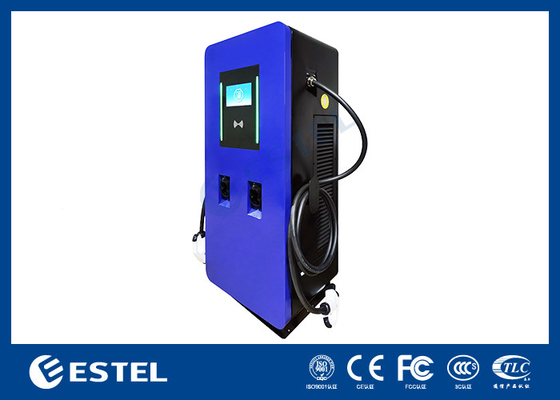

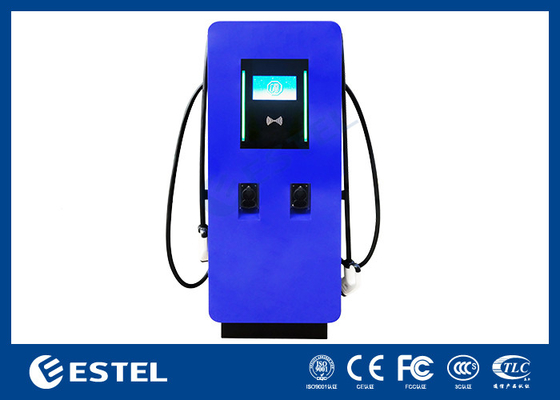

5تفاصيل محطة شحن التيار المباشر

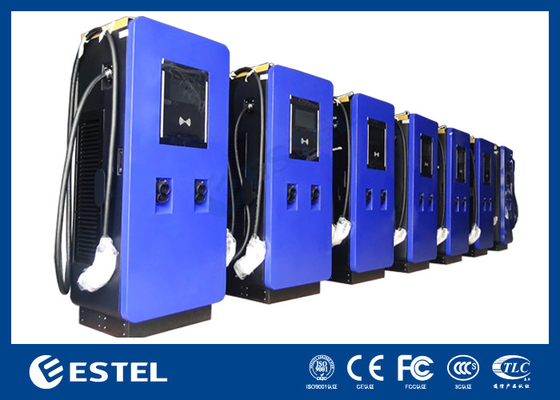

5عرض الحالة المشروع
6تأكد من أن إمدادات الطاقة إلى EVSE مقطوعة.
• المهام الأخرى يجب أن تقوم بها أفراد مؤهلين.
• ابقي الموظفين غير المصرح لهم على مسافة آمنة أثناء التنظيف أو الصيانة.
• ارتدي معدات الحماية الشخصية المناسبة.
جدول صيانة للمالك
| المهمة | التكرار | الإجراء |
| نظف الخزانة | أربعة أشهر | |
| تحقق من تلف كابلات شحن الكهرباء والمتصلات | ثلاثة أشهر | |
| تحقق من تلف الخزانة |
6 أشهر
|
|
| قم باستبدال مرشحات مدخل الهواء | سنة واحدة | |
| تأكد من أن الشركة المصنعة تقوم بالصيانة على EVSE. | سنة واحدة | |
|
قم باستبدال ملف منفذ الهواء (تيرس) |
بعد السنة الأولى، ثم سنتين |

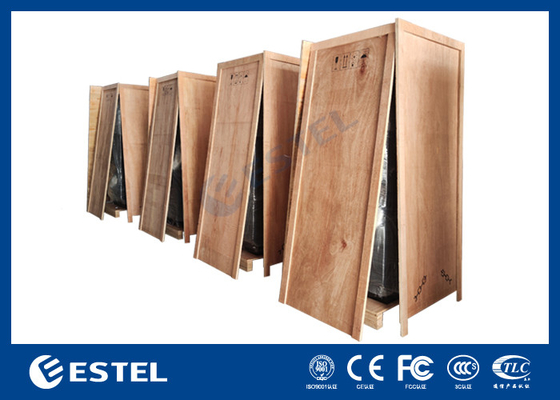

7.التعبئة
