جهاز حماية من زيادة التيار (SPD) لتوزيع الطاقة 40kA تيار زيادة منفذ إنذار عن بعد

جهاز حماية من زيادة التيار (SPD) لتوزيع الطاقة 40kA تيار زيادة منفذ إنذار عن بعد

وصف المنتج

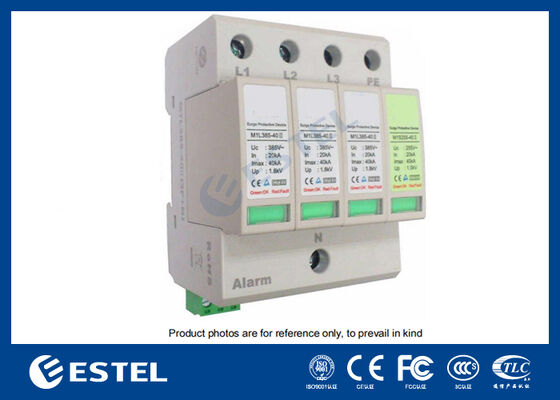

يقدم M1L385-40 II هو نظام حماية كهربائية عالي الموثوقية مصمم لحماية المعدات من ظروف الجهد الزائد وزيادات الطاقة في أنظمة توزيع الطاقة ذات الجهد المنخفض. تم تصميم هذا الجهاز خصيصًا للتطبيقات التي تكون فيها حماية التيار الزائد وارتفاع درجة الحرارة ضرورية، مما يوفر حماية قوية للأنظمة الكهربائية والأجهزة الإلكترونية الحساسة.

يتوافق طراز M1L385-40 II مع معايير حماية الفئة C وهو قادر على تحمل تيارات زيادة تصل إلى 40kA (اختبار 8/20 ميكروثانية)، مما يجعله مناسبًا للاستخدام في أنظمة توزيع الطاقة والمعدات المعرضة لزيادات عابرة. وهو مجهز بـ منفذ الإنذار عن بعد (اتصال غير نشط)، مما يوفر للمستخدمين إمكانيات مراقبة في الوقت الفعلي وتنبيهات للأعطال أو الفشل المحتمل، وبالتالي ضمان سلامة النظام المستمرة وتقليل وقت التوقف عن العمل.

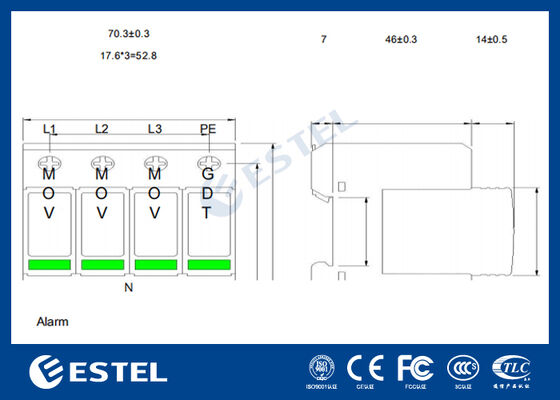

تم تصميم الجهاز بقاعدة مدمجة لسهولة التركيب والصيانة، وعادة ما يتم تركيبه على قضيب DIN مقاس 35 مم، وهو ممارسة شائعة لوحات المفاتيح الكهربائية. يضمن طريقة التركيب هذه تثبيت جهاز SPD بشكل آمن داخل النظام دون المساس بالكفاءة الإجمالية للإعداد الكهربائي. يدعم الجهاز أيضًا أحجام أسلاك مرنة تتراوح من 1.5 مم² إلى 25 مم² للتوصيلات المرنة، وما يصل إلى 35 مم² للتوصيلات الصلبة، لاستيعاب متطلبات التركيب المختلفة.

المواصفات الرئيسية

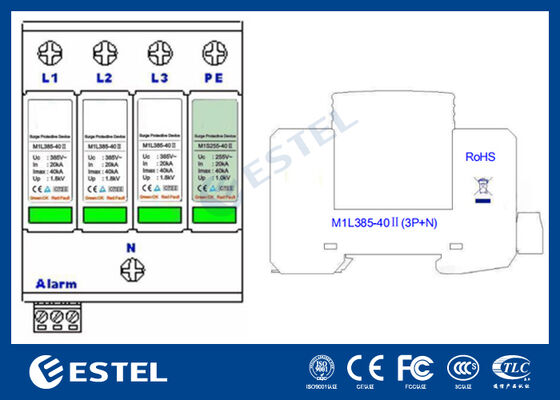

الموديل: M1L385-40 II (3P+N)

جهد التشغيل المقنن:

230 فولت / 400 فولت تيار متردد (L-N / N-PE)

التردد المقنن: 48 هرتز إلى 62 هرتز

أقصى جهد تشغيل:

385 فولت (L-N) / 255 فولت (N-PE)

تيار التفريغ الاسمي (In):

20kA (L-N؛ N-PE)

أقصى تيار تفريغ (Imax):

40kA (L-N؛ N-PE)

مستوى حماية الجهد (Up):

1.8kV (L-N) / 1.0kV (N-PE)

خصائص الجهد الزائد المؤقت (TOV):

5 ثوانٍ عند 385 فولت (L-N) / 400 فولت لمدة 5 ثوانٍ

1200 فولت (L-PE) / 200 مللي ثانية لخصائص الفشل

تيار الدائرة القصيرة:

25 كيلو أمبير

حجم التوصيل الطرفي:

1.5 مم² إلى 25 مم² (مرن) / 35 مم² (صلب)

الحد الأقصى للتيار لمنفذ الإنذار:

250 فولت / 0.5 أمبير (تيار متردد) 0.1 أمبير (تيار مستمر)؛ 125 فولت / 1 أمبير (تيار متردد) 0.5 أمبير (تيار مستمر)

درجة مقاومة الحريق للغلاف:

UL94 V-0

درجة IP:

IP20

نظام مراقبة الإنذار

يقدم M1L385-40 II بـ منفذ الإنذار عن بعد يوفر تغذية راجعة في الوقت الفعلي حول حالة تشغيل الجهاز. يتم تنشيط نظام الإنذار من خلال اتصال غير نشط ويساعد في الحفاظ على كفاءة التشغيل عن طريق تنبيه المستخدمين عند الحاجة إلى الصيانة أو الاستبدال، مما يضمن تقليل وقت توقف المعدات. كما أن وظيفة الإنذار عن بعد تجعل من السهل دمجها في أنظمة المراقبة الأكبر، مما يحسن الإشراف على البنية التحتية الحيوية.

تعليمات التركيب

تم تصميم الجهاز ليتم تركيبه بواسطة محترفين معتمدين فقط. يتم تركيبه عادة على قضيب DIN مقاس 35 مم داخل لوحة مفاتيح كهربائية. يجب توصيل جهاز SPD وفقًا للتعليمات التالية:

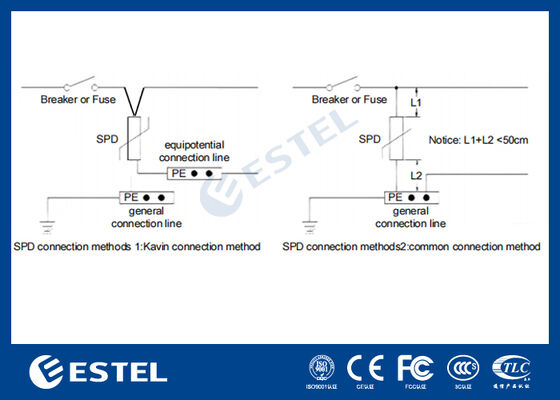

طريقة التوصيل: يمكن استخدام توصيل متوازي شائع للتوصيل، مع سلك نحاسي متعدد الخيوط بحد أقصى 16 مم². يجب ألا يتجاوز الطول الإجمالي لسلك التوصيل 0.5 متر.

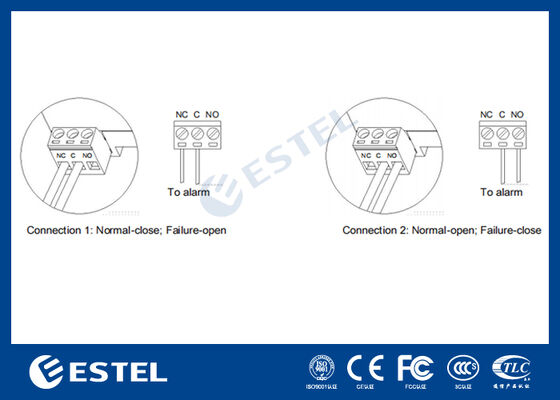

يقدم طرف توصيل الإنذار في الجزء السفلي من مانع الصواعق. للمراقبة عن بعد، يجب على المستخدمين سحب قابس الأسلاك وإدخال أسلاك الإنذار في الفتحات المناسبة في قابس الأسلاك، ثم إدخال القوابس في موضعها الأصلي وشد البراغي.

من خلال اتباع التعليمات المقدمة، يمكن دمج الجهاز في النظام الكهربائي، مما يوفر حماية قوية ضد زيادات الطاقة ويضمن تشغيلًا مستمرًا وموثوقًا.

فوائد جهاز حماية من زيادة التيار M1L385-40 II:

قدرة عالية على تحمل تيار زيادة التيار: مع أقصى تيار تفريغ يبلغ 40kA، يمكن لجهاز SPD هذا التعامل مع زيادات الطاقة الكبيرة والجهود العابرة، مما يوفر حماية ممتازة للمعدات الحساسة.

إمكانية المراقبة عن بعد: منفذ الإنذار عن بعد المدمج يسمح بالمراقبة والصيانة بسهولة، مما يضمن معالجة أي مشاكل بسرعة.

تركيب سهل الاستخدام: تركيب قضيب DIN يبسط التركيب ويجعل من السهل دمجه في البنية التحتية الكهربائية الحالية.

نطاق واسع لحماية الجهد: قادر على تحمل جهود تصل إلى 385 فولت (L-N) و 255 فولت (N-PE)، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات في أنظمة توزيع الطاقة.

متين وآمن: الغلاف المقاوم للحريق (UL94 V-0) و حماية IP20 تضمن بقاء الجهاز آمنًا ومتينًا في بيئات التشغيل المختلفة.

مجالات التطبيق:

أنظمة توزيع الطاقة: يحمي أنظمة الطاقة من ظروف الجهد الزائد العابرة التي يمكن أن تلحق الضرر بالمكونات الحساسة.

معدات الاتصالات السلكية واللاسلكية: يضمن سلامة معدات الاتصالات عن طريق منع الزيادات من التأثير على الأداء.

الأنظمة الكهربائية الصناعية: يحمي الآلات والمعدات الصناعية من الأعطال الكهربائية التي يمكن أن تسبب وقت توقف أو تلف.

أنظمة الطاقة المتجددة: يحمي أنظمة الطاقة الشمسية وطاقة الرياح وغيرها من مصادر الطاقة المتجددة من الزيادات الكهربائية الناتجة عن عوامل خارجية.

ملخص

يقدم جهاز حماية من زيادة التيار M1L385-40 II حماية فعالة للغاية للأنظمة الكهربائية والمعدات الحساسة ضد الجهد الزائد وزيادات الطاقة والأعطال الكهربائية. بفضل قدرته العالية على تحمل تيار زيادة التيار، وميزات المراقبة عن بعد، وسهولة التركيب عبر تركيب قضيب DIN، فهو خيار موثوق به للتطبيقات الصناعية وتطبيقات الاتصالات وتوزيع الطاقة.
