CQC/CE MPT50-12V AC/DC واحد المجموعة الخروج التحكم الصناعي طاقة طائرة
الخصائص الأساسية
مكان المنشأ:
شنتشن ، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC, TLC
رقم الموديل:
MPT35-12V
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
43-429 usd
شروط الدفع:
T/T
القدرة على العرض:
20000 مجموعة شهريا
ملخص المنتج
CQC/CE MPT50-12V AC/DC واحد المجموعة الخروج التحكم الصناعي طاقة طائرة 1. CQC/CE MPT50-12V AC/DC مجموعة واحدة من الخروج التحكم الصناعي نطاق الجهد المدخل 85-264Vac/120~370Vdc تردد الجهد المدخل 47-63 هرتز التيار المدخل ماكس. 0.95A @ 115 فاك، ماكس. 0.56A @ 230 فاك التيار الزائد < 45A @ 230Vac تيار التسر...
تفاصيل المنتج
إبراز:
مصدر الطاقة الصناعية AC/DC
,إمدادات الطاقة الصناعية لمجموعة واحدة
,إمدادات الكهرباء الصناعية
Product Name:
نظام الطاقة الصناعي المخصص
Input Voltage:
AC220V
Output Voltage:
DC24V
Output Power:
342W
Input Frequency:
47 ~ 63 هرتز
Max. Output Current:
10 أ
وصف المنتج
CQC/CE MPT50-12V AC/DC واحد المجموعة الخروج التحكم الصناعي طاقة طائرة
1. CQC/CE MPT50-12V AC/DC مجموعة واحدة من الخروج التحكم الصناعي
| نطاق الجهد المدخل |
85-264Vac/120~370Vdc
|
|
تردد الجهد المدخل
|
47-63 هرتز
|
|
التيار المدخل
|
ماكس. 0.95A @ 115 فاك، ماكس. 0.56A @ 230 فاك
|
|
التيار الزائد
|
< 45A @ 230Vac
|
|
تيار التسرب
|
< 0.25mA (RMS) / 3.5mA ((RMS)
|
2. CQC/CE MPT50-12V AC/DC منفذ لمجموعة واحدة التحكم الصناعي صفيحة إمدادات الطاقة خصائص منفذ
|
MPT50-12V
|
MPT50-24V
|
|
12 فولت
|
24 فولت |
|
10.2~13.8 فولت
|
21.6 ~ 28.8 فولت
|
| 4.2أ | 2.2أ |
|
± 0.5%
|
± 0.5%
|
| ± 0.5% |
± 0.5% |
|
≤ 120mVp-p
|
≤ 150mVp-p
|
|
≤3s @ 115Vac؛≤3s @ 230Vac
|
|
|
≤50ms @ 115Vac؛≤50ms @ 230Vac
|
|
|
≥45 ms @ 230Vac
|
|
3. MPT50-12V AC/DC المجموعة الواحدة للخروج التحكم الصناعي مصدر الطاقة المسطح الخصائص الفيزيائية:
|
البعد
|
100 × 82 × 30.1 ملم (L * W * H)
|
|
الوزن
|
حوالي 222 غرام
|
|
وضع التبريد
|
تبريد الهواء الطبيعي
|
4. MPT50-12V AC/DC المجموعة الواحدة للخروج التحكم الصناعي
| معايير السلامة | IEC/EN62368-1، UL 62368-1، GB4943.1 |
| الحماية من الصدمات | الفئة 1 |
| فئة الحماية | IP20 |
| عائق العزل | الدخول والخروج: ≥100MΩ (قاس باستخدام DC500V في درجة حرارة الغرفة) المدخل - الأرض: ≥100MΩ (قاس باستخدام DC500V في درجة حرارة الغرفة) الخروج - الأرض: ≥100MΩ (قاس باستخدام DC500V في درجة حرارة الغرفة) |
| قوة العزل | الدخول والخروج: AC 3KV 50Hz 1 دقيقة ≤10mA المدخل - الأرض: AC 1.5KV 50Hz 1 دقيقة ≤10mA الخروج - الأرض: AC 0.5KV 50Hz 1 دقيقة ≤10mA |
5. MPT50 شروط دفع إمدادات الطاقة والشحن
| الحد الأدنى لكمية الطلب: | مجموعة واحدة |
| السعر: | التفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 20000 مجموعة في الشهر |
| وقت التسليم: | 7-10 أيام عمل |
| تفاصيل العبوة: | بطاقات الكرتون/الحافظة الخشبية |

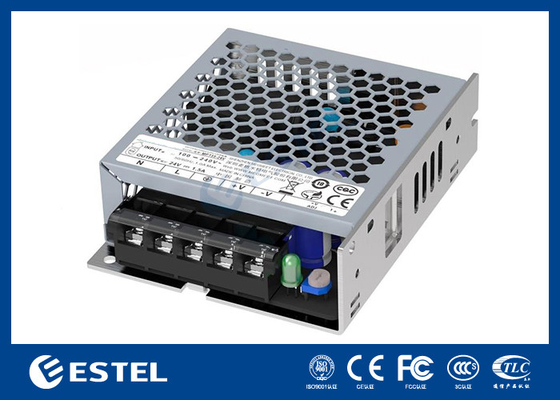

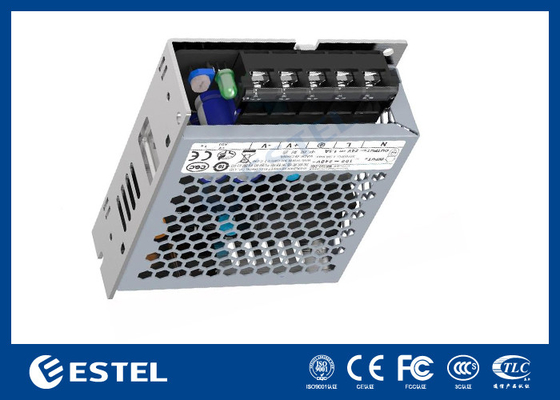

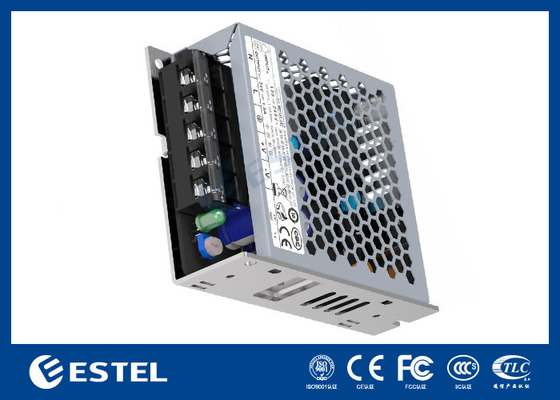

6صور المنتجات:
ملاحظة:
1ما لم ينص على خلاف ذلك، يتم اختبار المعلمات المذكورة أعلاه في ظل ظروف درجة حرارة البيئة
25 درجة مئوية، رطوبة 50٪، حمولة 100٪ وجهد الدخول 230Vac.
2عند العمل فوق 2000 متر فوق مستوى سطح البحر ، يتم تخفيض الحمل بنسبة 7٪ / 1000 متر.
3طريقة قياس التموجات والضوضاء: استخدم سلكًا مزدوجًا بطول حوالي 10 ملم ، وينبغي أن تستخدم المحطة
يتم توصيلها بالتوازي مع مكثفات 0.1uf و 10uf ، وقياس عرض النطاق الترددي تحت 20MHZ.
4يتم قياس وقت البدء في حالة البدء البارد، والتحويل السريع والمتكرر قد يزيد من بدء
الوقت
5يجب اعتبار مصدر الطاقة جزءا من المكونات في النظام.
تم إجراؤها مع عينة الاختبار مثبتة على لوحة معدنية سمكها 1 ملم وطولها 300 ملم
عرض 300 ملم. تحقق من التوافق الكهرومغناطيسي لمصدر الطاقة مع الجهاز النهائي.
6عندما يتم استخدام محطة المنتج، يجب توصيل الغلاف بالنظام.
7يتم اختبار طرق اختبار جميع المؤشرات في هذا الدليل وفقا لمعايير الشركة.
