تفاصيل المنتج:
شروط الدفع والشحن:
|
| قاد: | 48VDC LED | العزل الحراري: | بيف و إبس |
|---|---|---|---|
| مادة: | الصلب المدلفن على البارد | سماكة: | 1.2/1.5/2.0 مم (يمكن تخصيصه) |
| باب: | باب أمامي واحد وباب خلفي | البعد الخارجي: | الارتفاع × العرض × العمق 2195 × 900 × 900 |
| رطوبة: | 5%~95% | سمات: | IP55 |
| يكتب: | خزانة توزيع الطاقة | بداية ناعمة: | 0 ~ 100% 5 ثانية |
| الفضاء الداخلي: | رف 19 بوصة ورف البطارية | بناء: | جلد مزدوج مع العزل |
| تبريد: | مكيف الهواء | مقاس: | العرض 2100 ملم × العمق 1000 ملم × الارتفاع 2400 ملم |
| فضاء: | 42U اثنان خليج | مواد: | ورقة الألومنيوم |
| إبراز: | خزانة الاتصالات الخارجية 42U مع حجرة البطارية,حجرة اتصالات ذات حجرتين 2400x1000x2100mm,خزانة بطارية خارجية ذات جدار واحد |
||

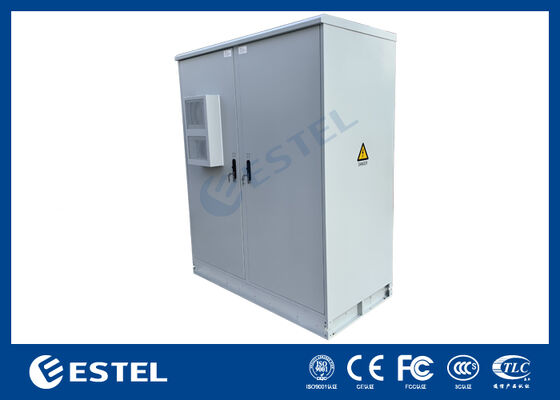

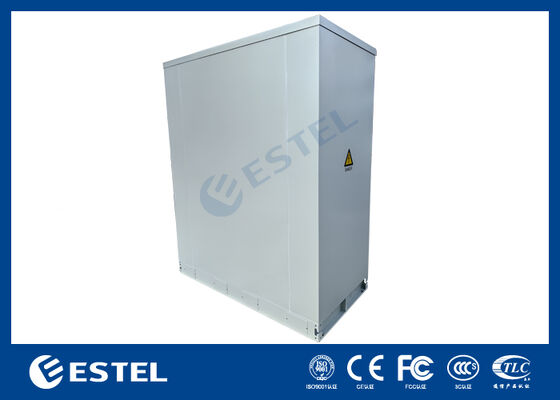

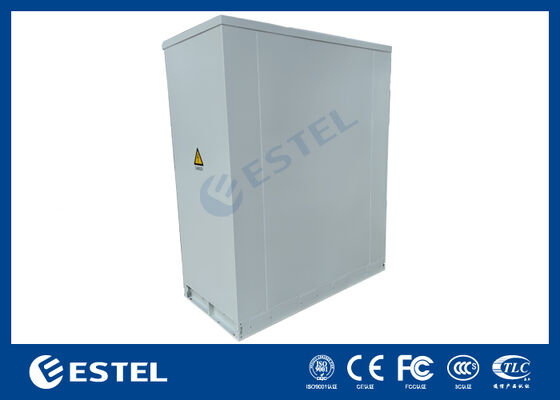

تعد خزانة الاتصالات الخارجية ذات السعة الكبيرة والمكونة من جزأين عبارة عن حاوية قوية ومقاومة للطقس مصممة للاتصالات الخارجية والنسخ الاحتياطي للطاقة وتوزيع الألياف وتكامل معدات الشبكات. تم تصميم هذه الخزانة خصيصًا لمواقع الاتصالات المتوسطة والكبيرة، وتجمع بين التصميم الداخلي الواسع والحماية البيئية القوية والوصول الآمن المجزأ في حل واحد متكامل.
بفضل حجرة البطارية المخصصة، وقسم رف المعدات القياسي مقاس 19 بوصة، وحجرة توزيع الألياف المستقلة، تتيح هذه الخزانة الفصل الفعال للطاقة، والمعدات النشطة، والكابلات الضوئية. ويوفر هيكلها الموسع مساحة تركيب أكبر، وعزلًا حراريًا مُحسّنًا، وسهولة الصيانة، مما يجعلها مثالية لمشغلي الاتصالات، والبنية التحتية للنطاق العريض، وأنظمة المدن الذكية، ومشاريع الاتصالات الخارجية المهمة.
سعة كبيرة مكونة من مقصورتين

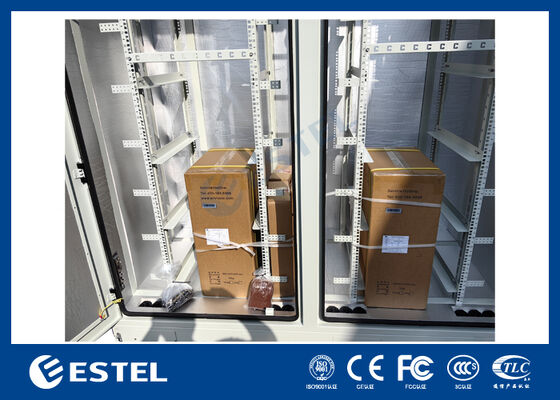

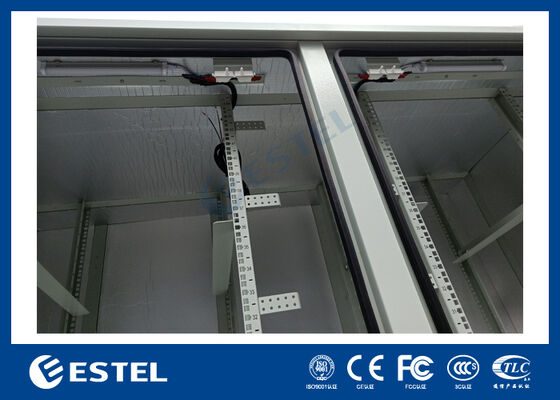

تعتمد الخزانة هيكلًا مكونًا من جزأين لفصل وظائف النظام المختلفة داخل حاوية واحدة. تم تصميم الحجرة اليسرى للبطاريات أو أجهزة الطاقة الاحتياطية، وتم تكوين الحجرة الوسطى لمعدات اتصالات مثبتة على حامل مقاس 19 بوصة، ويتم استخدام الحجرة اليمنى لتوزيع نقل الألياف أو توجيه الكابلات أو الأجهزة المساعدة. يعمل هذا التصميم على تحسين السلامة التشغيلية والتحكم الحراري وكفاءة الصيانة.
هيكل من الألومنيوم بجدار مزدوج
مصنوعة من هيكل ألومنيوم مزدوج الجدار، وتوفر الخزانة مقاومة قوية للتآكل، ومتانة هيكلية، ووزن أقل. يساعد تصميم الجدار المزدوج المعزول على تقليل اكتساب الحرارة الشمسية ويدعم ظروف تشغيل داخلية أكثر استقرارًا، خاصة في المنشآت الخارجية ذات درجة الحرارة العالية.
حماية الطقس IP55
تم تصميم الخزانة للتشغيل في الهواء الطلق، وتوفر حماية IP55 ضد دخول الغبار ونفاثات الماء. وهذا يجعلها مناسبة لمحطات الاتصالات الأساسية وعقد الاتصالات على جانب الطريق والبنية التحتية للمرافق وغيرها من التطبيقات الميدانية المكشوفة.
تأمين الوصول إلى الباب المستقل
تم تجهيز كل حجرة بباب أمامي مستقل خاص بها ونظام قفل ثلاثي النقاط. يعمل هذا التصميم على تحسين التحكم في الوصول وتحسين سلامة الخدمة وتقليل مخاطر الوصول غير المصرح به. يمكن أيضًا توفير دعم القفل عندما يتطلب الأمر أمانًا إضافيًا للموقع.
التبريد المرن وإدارة الكابلات
تدعم الخزانة التهوية الطبيعية أو التبريد بالمروحة أو المبادلات الحرارية أو مكيفات الهواء حسب متطلبات الموقع. تتيح منافذ دخول الكابلات السفلية توجيهًا أنيقًا لكابلات الطاقة وكابلات الإشارة وكابلات الألياف، مما يساعد في الحفاظ على تخطيط داخلي نظيف ومنظم.
|
مواصفة |
تفاصيل |
|
الأبعاد الخارجية |
2400 مم (عرض) × 1000 مم (عمق) × 2100 مم (ارتفاع) |
|
تخطيط المقصورة |
حجرة البطارية + حجرة رف المعدات مقاس 19 بوصة + حجرة توزيع ناقل الحركة بالألياف |
|
معيار الرف |
رف مقاس 19 بوصة تقريبًا. مساحة 42U |
|
مادة |
هيكل من الألومنيوم ذو جدار واحد |
|
سمك اللوحة الخارجية |
2.0 ملم |
|
سمك اللوحة الداخلية |
1.0 ملم |
|
العزل الحراري |
عزل حراري 20 ملم PEF |
|
تصنيف الحماية |
IP55 |
|
تكوين الباب |
2 أبواب أمامية مستقلة |
|
نظام القفل |
قفل مضاد للسرقة ذو 3 نقاط، متوافق مع القفل |
|
دخول الكابل |
مدخل الكابل السفلي |
|
نوع التركيب |
مثبتة على الأرض |
|
الانتهاء من السطح |
طلاء مسحوق خارجي |
|
لون |
RAL7035 رمادي فاتح |
|
التأريض |
نظام التأريض المتكامل / شريط التأريض النحاسي |
|
خيارات التبريد |
مروحة تبريد / مبادل حراري / مكيف هواء اختياري |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +55 درجة مئوية |
|
الرطوبة النسبية |
5% إلى 100% |
المقصورة اليسرى – قسم البطارية
تم تصميم هذا القسم للبطاريات الاحتياطية أو أنظمة طاقة التيار المستمر أو مكونات تخزين الطاقة ذات الصلة. ومن خلال فصل البطاريات فعليًا عن معدات الاتصالات النشطة، تساعد الخزانة على تقليل التفاعل الحراري وتعزيز السلامة التشغيلية.
المقصورة اليمنى – قسم توزيع نقل الألياف
تم تكوين الحجرة اليمنى للوحات توصيل الألياف، وأدراج الوصلات، وملحقات إدارة الكابلات، ومكونات توجيه الإشارة. تدعم منطقة الألياف المخصصة هذه تنظيمًا أنظف للكابلات وتساعد على تقليل التداخل بين الأنظمة البصرية وأنظمة الطاقة.
اعتبارات التثبيت
تركيب مثبت على الأرض لتحقيق الاستقرار في الهواء الطلق
نظرًا لحجمها الأكبر وقدرتها العالية، فقد تم تصميم هذه الخزانة للتركيب على الأرض. يوصى باستخدام قاعدة خرسانية ثابتة أو منصة فولاذية لضمان السلامة الهيكلية والموثوقية الخارجية على المدى الطويل.
تكوين التبريد المناسب
بالنسبة لمعدات الاتصالات ذات الأحمال العالية أو عمليات النشر في المناخات الحارة، يوصى بالتبريد النشط مثل مكيفات الهواء التي تعمل بالتيار المستمر أو المبادلات الحرارية. بالنسبة للتطبيقات ذات الأحمال الخفيفة، قد تكون التهوية المفلترة أو التبريد بمساعدة المروحة كافية اعتمادًا على متطلبات تبديد الحرارة الداخلية.
توجيه الكابل وفصل المقصورة
يجب التخطيط مسبقًا لمدخل الكابل السفلي لفصل كابلات الطاقة وكابلات التأريض وكابلات الاتصالات والألياف الضوئية. يعمل التوجيه الصحيح على تحسين السلامة والوصول إلى الصيانة والموثوقية على المدى الطويل.
محطات قاعدة الاتصالات
مثالي للمواقع الخارجية 4G و5G التي تتطلب بطارية احتياطية ومعدات اتصالات مثبتة على حامل وإدارة الألياف في خزانة واحدة متكاملة.
الوصول إلى الألياف وشبكات النطاق العريض
مناسب لنقاط توزيع الألياف وعقد نقل الوصول ومواقع توسيع الشبكة الخارجية حيث تعد إدارة الكابلات المنظمة والحماية من الطقس أمرًا ضروريًا.
البنية التحتية للمدينة الذكية
يمكن استخدامه لأنظمة المرور، والتحكم الذكي في الإضاءة، ووصلات المراقبة، ونقاط الوصول إلى الشبكة العامة، وغيرها من البنية التحتية الرقمية الخارجية.
أنظمة الاتصالات الصناعية والمرافق
حل عملي لمرافق الطاقة ومشاريع الطاقة المتجددة وشبكات النقل وعقد الاتصالات الصناعية التي تتطلب مبيتًا آمنًا للمعدات الخارجية.
