1U نظام الطاقة المترددة مع التوزيع المتكامل والتحكم الذكي
تفاصيل المنتج
نظام تصحيح 48 فولت للاتصالات
,محول طاقة 50A DC
,محرّك البنية التحتية للاتصالات الحيوية
1U نظام الطاقة المترددة مع التوزيع المتكامل والتحكم الذكي

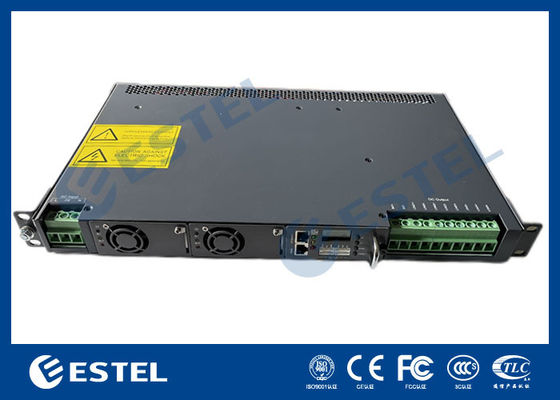

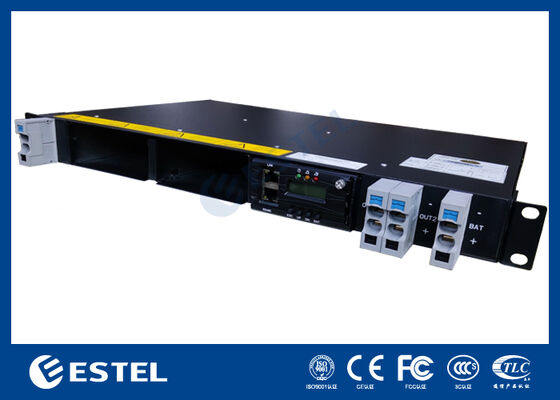

لمحة عامة عن منتج 1U Rack Mount Telecom DC Power System
تم تصميم 1U Rack-Mount Telecom DC Power System لمواقع الاتصالات وغرف الشبكات ومرافق الحافة وتثبيتات الخزانات المدمجة حيث كفاءة المساحة، وإنتاج ثابت موثوق به،ويتطلب توزيع الطاقة المتكاملةعلى عكس مصدر الطاقة المباشر القياسي، هذا النظام يجمع بين مدخلات التيار المتردد، توزيع التيار المتردد، وحدات المباشر، مفصل البطارية، مفصلات الحمل، حماية الطفرة،ومراقبة ذكية داخل هيكل مضغوط.
النظام مناسب لتركيب رف 19 بوصة القياسي أو دمج الخزانة. مع تصميم 1U رقيقة، الصمام العلوي المدخل والمخرج، وصيانة الوصول الأمامي،انها مناسبة بشكل خاص لخزانات الاتصالات، وملاجئ الاتصالات عن بعد، ومحطات قاعدة صغيرة، وغرف المعدات ذات مساحة تركيب محدودة.
يدعم النظام تكوين محول وحدات ويمكن توسيعه وفقًا لمتطلبات حمولة المشروع. ويوفر إنتاج ثابت من التيار المباشر لمعدات الاتصالات وأجهزة الإرسال والموجهاتمفاتيح، محاور الشبكة، أنظمة احتياطي البطارية، وأحمال الاتصالات الأخرى. يدعم جهاز التحكم الخاص به شاشة LCD المحلية، مخرج الإنذار، إشارات الاتصال الجاف، ومنافذ الاتصالات المتعددة،مساعدة المستخدمين على مراقبة تشغيل النظام والاستجابة بسرعة للفشل.
الميزات الرئيسية لنظام الطاقة المستمرة للاتصالات
-
هيكل 1U المدمج للتركيب في خزانة الاتصالات لتوفير المساحة
-
مدخلات متغيرة متكاملة ، توزيع متردد ، مفصل البطارية ، مفصلات الحمل وحماية الطفرات
-
تصميم مُستقيم وحدات مع قدرة النظام القابلة للتوسع
-
صيانة الوصول الأمامي للتفتيش السهل واستبدال الوحدة
-
كابلات المدخل العلوي والخارج العلوي لتوصيلات الخزانة النظيفة
-
وظيفة قطع الحمل BLVD المدمجة لحماية البطارية
-
حماية SPD المترددة ضد الاضطرابات الكهربائية المتعلقة بالارتفاع والبرق
-

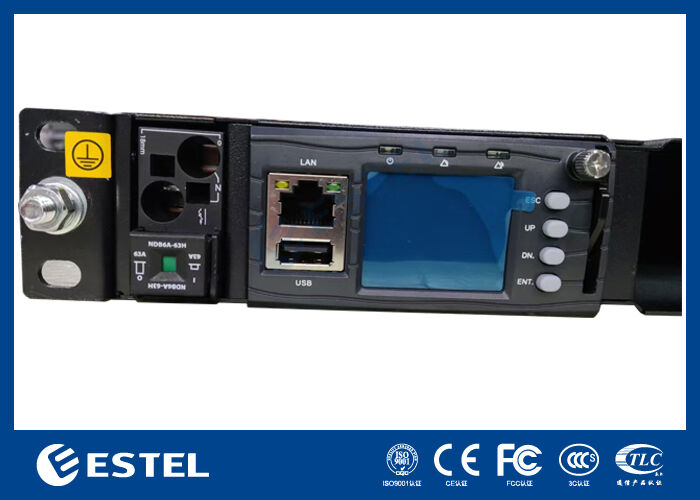

جهاز تحكم ذكي مع شاشة LCD ومراقبة النظام في الوقت الحقيقي
-
خيارات اتصال متعددة بما في ذلك LAN و USB و RS485 و SNMP
-
إنتاج إنذار الاتصال الجاف لدمج إنذار الموقع
-
مجموعة واسعة من درجات الحرارة التشغيلية لبيئات الاتصالات القاسية
-
مناسبة لخزانات الاتصالات وغرف الشبكات والمواقع النائية والبنية التحتية الحافة
المواصفات التقنية لنظام الكهرباء المتردد للاتصالات
|
البند |
الوصف |
|
نوع المنتج |
1U نظام الطاقة المترددة للاتصالات |
|
هيكل النظام |
مُصحح متكامل، توزيع التيار المتردد، توزيع التيار المتردد، جهاز تحكم، بطارية وحماية الحمل |
|
طريقة التثبيت |
تركيب رف 19 بوصة أو تركيب خزانة |
|
حجم النظام |
482.6mm W × 350mm D × 44mm H |
|
وزن النظام |
≤7kg بدون وحدات المباشرة |
|
طريقة الكابلات |
المدخل الأعلى والمخرج الأعلى |
|
طريقة الصيانة |
الصيانة الأمامية مع دعم الاستبدال على مستوى الوحدة |
|
مستوى الحماية |
IP20 |
|
وضع الإدخال |
مدخلات التيار المتردد أحادية المرحلة |
|
تردد الإدخال |
4566 هرتز، مقياس 50 هرتز / 60 هرتز |
|
قدرة المدخلات المتغيرة |
1 × 63A / 1P |
|
نطاق الجهد المدخل |
85VAC 300VAC، مقياس 220VAC |
|
نطاق الخروج المتردد |
-43VDC إلى -58VDC، معدل -53.5VDC |
|
سعة النظام القصوى |
8كيلوواط، بناءً على تكوين 4كيلوواط × 2 |
|
طاقة وحدة التصحيح |
وحدة المُستقيم 3kW |
|
كفاءة المصلح |
> 96% |
|
عامل الطاقة |
≥ 0.99 عند 220VAC، 20% ٪ 100 الحمل |
|
مفكّك البطارية |
1 × 125A |
|

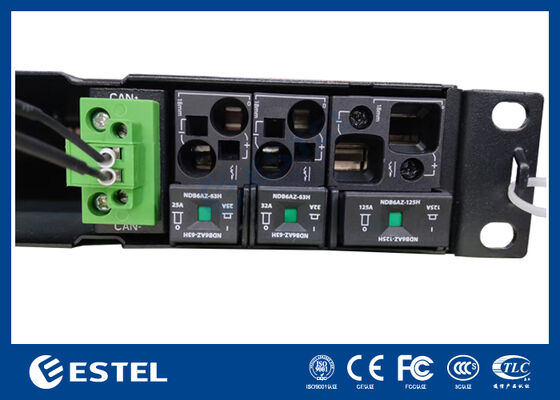

أجهزة كسر الحمولة |
BLVD: 1 × 25A + 1 × 32A |
|
الحماية من التيار المستمر |
10kA / 20kA، 8/20μs |
|
تبريد النظام |
تبريد طبيعي لإطار النظام |
|
تبريد المصلح |
التبريد القسري لوحدة المباشرة |
|
مدخل إشارة جهاز التحكم |
3 AI، 8 DI، 2 RS485 |
|
مخرج الإنذار |
8 جهات اتصال جافة |
|
موانئ الاتصال |
الشبكة المحلية، USB، RS485، SNMP |
|
وضع العرض |
شاشة LCD |
|
درجة حرارة العمل |
-40°C إلى +70°C |
|
درجة حرارة التخزين |
-40°C إلى +70°C |
|
رطوبة العمل |
5 ٪ ٪ 95 ٪ غير مكثفة |
|
الارتفاع |
0~3000m، التخفيض المطلوب من 2000m إلى 3000m |
تطبيقات 1U Rack Mount Telecom DC Power System
هذا النظام الكهربائي المتردد للاتصالات 1U مناسب لمحطات اتصالات أساسية، خزانات الاتصالات المدمجة، مواقع شبكات الوصول، غرف معدات النقل، عقد الشبكة الحافة،وملاجئ الاتصالات عن بعدإن هيكلها الرقيق يجعله مفيدًا للمشاريع التي تكون فيها مساحة الخزانة محدودة ولكن لا تزال هناك حاجة إلى وظائف موثوقة للطاقة المستمرة وتوزيعها.
يمكن استخدامه أيضًا لمعدات الشبكة مثل الموجهات والمفاتيح ومحاور الاتصالات وأجهزة نقل الألياف البصرية ومعدات الاتصالات بالموجات الدقيقة وأنظمة الطاقة الاحتياطية المدعومة بالبطاريات.للمواقع النائية أو منشآت الاتصالات الصغيرة، مفكّك البطارية المدمج، مفكّكات الحمل، حماية الزيادة، ومراقب التحكم يساعد على تبسيط تصميم النظام وتقليل الحاجة إلى مكونات خارجية منفصلة.
-
