48VDC 325W/K مُبادل حرارة الحجرة مع اتصال RS485 MODBUS RTU

48VDC 325W/K محول حرارة الحجرة RS485 بروتوكول الاتصال MODBUS RTU

مبادلة الحرارة

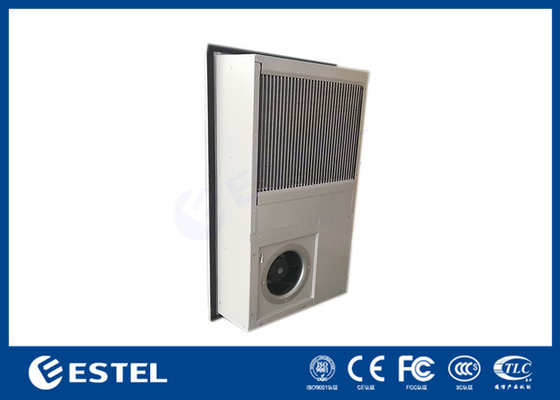

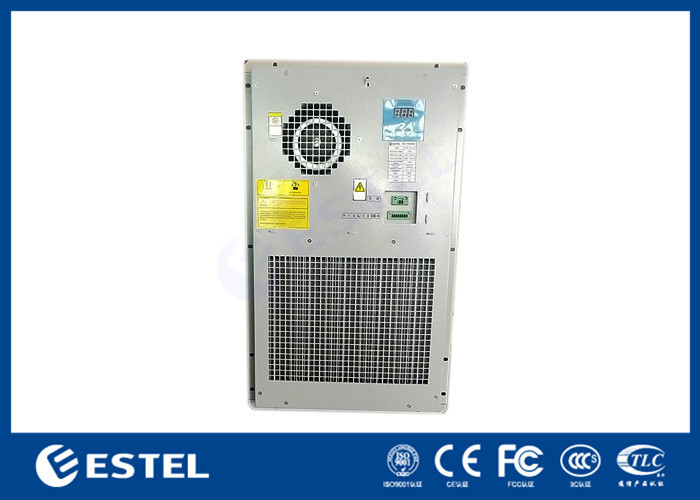

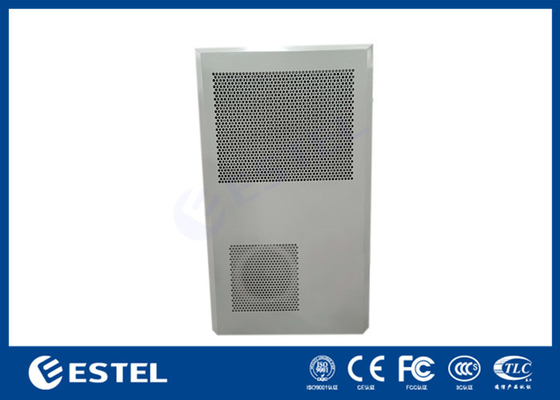

الـHCZA-325-000-250المبادل الحراري هو حل التبريد السلبي مصمم لمختلف المساحات المغلقة، مما يضمن تبديد الحرارة الفعال للمعدات الإلكترونية.

الخصائص الرئيسية

• تصميم التبريد السلبي:يستخدم قلب مبادل حرارة التدفق العكسي حيث يمر الهواء المحيطي من جانب واحد من لوحة الألومنيوم والهواء الملوث يمر من الجانب الآخر.هذا التصميم يسمح بنقل الحرارة من الهواء الملوث إلى الهواء المحيط بينما تبقى تيارات الهواء منفصلةلضمان عدم وجود تلوث متقاطع.

• كفاءة عالية:تم تصميم المبادل الحراري للحد من انخفاض ضغط الهواء، مما يسمح بتبريد أكثر كفاءة مع نفس حجم المروحة.

• المدى الطويل:مبنية بمواد وعمليات قوية، تضمن حياة خدمة طويلة تصل إلى 10 سنوات.

• توفير الطاقة:يحقق وفورات طاقة تصل إلى 85٪ من خلال استرداد حرارة العادم وتقليل الحاجة إلى أنظمة تبريد إضافية.

• الامتثال:تلبي المعايير الدولية ، بما في ذلك شهادات RoHS و CE و ISO ، وضمان السلامة والمسؤولية البيئية.

التطبيقات

مبادلة الحرارة HCZA-325-000-250 مثالية لمختلف التطبيقات ، بما في ذلك:

• ملاجئ الاتصالات:مثالية لتبريد خزانات الاتصالات والمأوى، وخاصة في البيئات الخارجية حيث تكييف الهواء التقليدي قد لا يكون ممكنا.

• المباني الصناعية:مناسبة لمختلف التطبيقات الصناعية التي تتطلب تبديد الحرارة بكفاءة في الأماكن المغلقة.

• أنظمة تخزين الطاقة:فعالة في الحفاظ على درجات حرارة مثالية للبطاريات والمكونات الأخرى في حلول تخزين الطاقة.

• مراكز البيانات:يساعد في إدارة تبديد الحرارة في مراكز البيانات ، مما يسهم في كفاءة الطاقة وموثوقية المعدات.

المواصفات

• سعة التبريد:تتراوح من 35W / K إلى 90W / K ، اعتمادًا على النموذج المحدد.

• نطاق درجة حرارة العمل:-40°C إلى +70°C، مما يجعلها مناسبة لمجموعة واسعة من الظروف البيئية.

• تدفق الهواء:تتراوح معدلات تدفق الهواء الداخلي من 200 م 3 / ساعة إلى 550 م 3 / ساعة ، اعتمادًا على النموذج.

• إمدادات الطاقة:متوفر في كل من نسخ DC (48V) و AC (220V-240V) لاستيعاب متطلبات التثبيت المختلفة.

• مستوى الضوضاء:تتراوح من 45 ديسيبل إلى 54 ديسيبل على مسافة 3 أمتار، مما يضمن تشغيل هادئ.

• تصنيف الحماية:IP55، مما يوفر الحماية من دخول الغبار والماء.

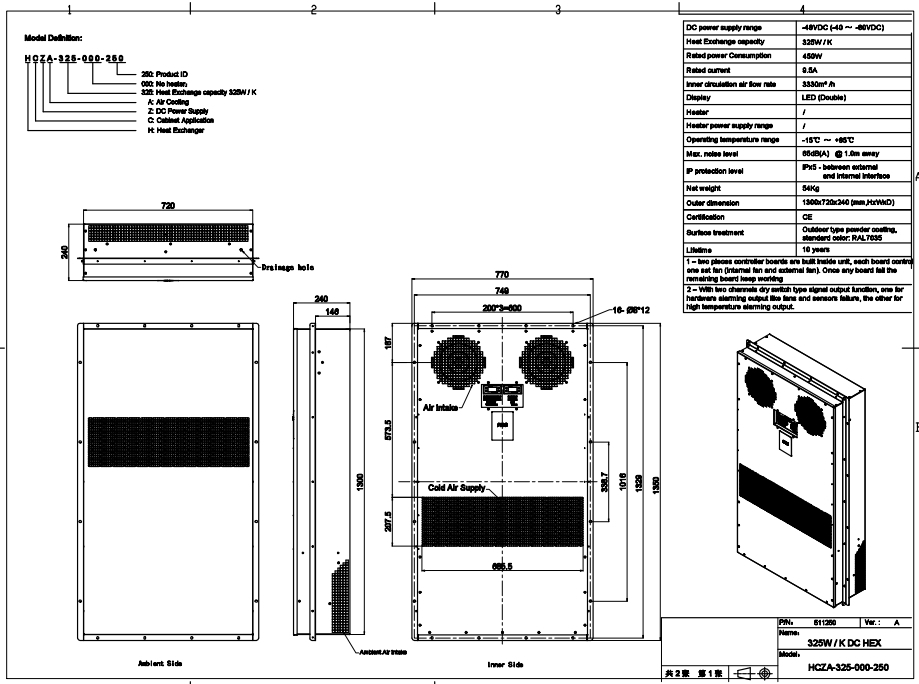

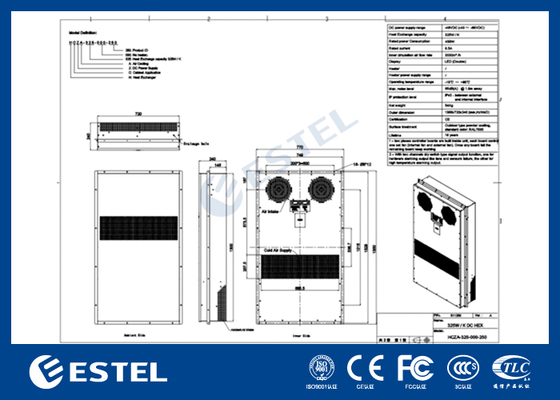

تفاصيل واجهة التركيب

• تعريف النموذج
  HCZA-325-000-250

• نطاق إمدادات الطاقة المتواصلة:
  -49VDC (-40V إلى -60VDC)

• قدرة التبادل الحراري:
  328W/K

• استهلاك الطاقة الاسمية:
  450 واط

• التيار المشكل:
  33A (تدفق الهواء)

• معدل تدفق الهواء الداخلي:
  3330 متر3/ساعة

• العرض:
  مصباح LED (مزدوج)

• سخان:
  إمدادات الطاقة للمحرّق: محرّق LED مع ظروف تشغيل محددة.

• نطاق درجة حرارة العمل:
  -15°C إلى +65°C

• مستوى الضوضاء:
  ≤68dB ((A) على بعد 1m

• مستوى حماية الملكية الفكرية:
  IP-5 (بين الواجهة الخارجية والداخلية)

• الوزن الصافي
  54 كجم

• البعد الخارجي:
  1300mm × 740mm × 240mm (HxWxD)

• شهادة:
  المواصفات

• مدة الحياة:
  10 سنوات

• ملاحظات:
  لا يوصى بإضافة طبقة إضافية.

• نوع التثبيت:
  مدخل الهواء الخارجي المطلوب من قبل العميل.

• مقصورة حجم باب الخزانة:
  770ملم × 2000ملم

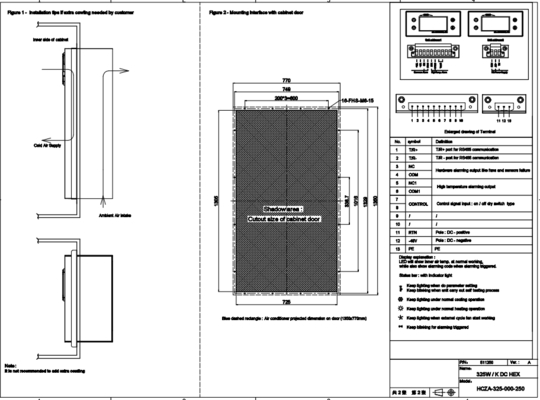

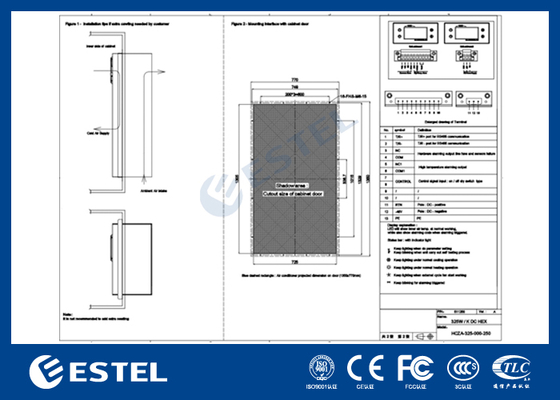

• واجهة تركيب باب الخزانة:
  أبعاد التثبيت للقطع الجانبية للباب المقدمة. الأبعاد تضمن الدورة الجوية السليمة وتثبيت نظام التبريد.

• اتصال المحطة:

  • منفذ T / R: للاتصال RS485.

  • لا يوجد اتصال

  • COM1: منفذ الاتصال للاتصال الداخلي.

  • COM2: منفذ الاتصالات لإدارة البيانات.

• ميزات تحكم الوحدة:
  التحكم في مفاتيح التشغيل / الإيقاف لمختلف المكونات الداخلية مثل المروحة والسخانات لضمان التشغيل الفعال.
