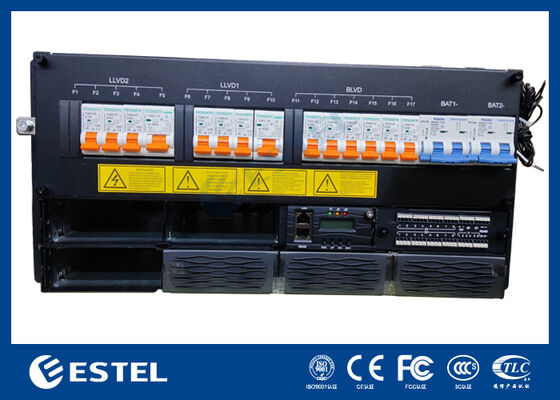

نظام طاقة الاتصالات المتردد من 18 كيلوواط ، نظام تصحيح الوحدة للاتصالات ، > 96% كفاءة عالية

لمحة عامة عن المنتج

نظام الطاقة المستمرة المثبت على الرف 18 كيلوواط هو حل ذو سعة عالية مصمم لشبكات الاتصالات ومراكز البيانات والمرافق الصناعية التي تتطلب إمدادات ثابتة موثوقة.يدعم 380VAC مدخل ثلاثي المراحل، يوفر مخرج ثابت من 43VDC إلى 58VDC بقيمة اسمية 53.5VDC. مع طاقة قصوى 18kW ،هذا النظام يضمن طاقة كافية للتطبيقات على نطاق واسع مع الحفاظ على الكفاءة فوق 96٪.

يدمج النظام ما يصل إلى 6 وحدات محاكاة ((N + 1 إضافية) ، لكل منها طاقة 3000W ووزن ≤2kg. تتميز هذه الوحدات بالتبريد القسري ، ومعامل الطاقة العالي ≥0.99مع الصيانة الأمامية، مدخل الكابل العلوي، وحماية IP20، يعطي التصميم الأولوية للسلامة، قابلية الخدمة،وسهولة الاندماج في رفوف 19 بوصة.

توزيع التيار المباشر يشمل 2 * 80A / 2P مفاصل البطارية و 2 * LLVD و 1 * BLVD، يوفر إدارة حمولة مرنة وآمنة. يدعم جهاز التحكم الذكي مدخلين تناظريين ، و 8 مدخلات رقمية ، و 8 إنذارات اتصال جاف ، والاتصالات عن بعد عبر RS232 / 485 و SNMP.يتم تمكين المراقبة المحلية من خلال شاشة LCD.

تم بناء الوحدة لبيئات صعبة، وتعمل من 40 درجة مئوية إلى 65 درجة مئوية، وتتحمل رطوبة 5-95٪ غير مكثفة، وتحافظ على تشغيل مستقر على ارتفاعات تصل إلى 3000 متر.مع بنيتها الوحيدة وأدائها القوي، نظام الطاقة المباشر 18kW 5U هو الخيار المثالي للبنية التحتية الحيوية التي تتطلب حلول طاقة قابلة للتوسع وموثوق بها.

النظام

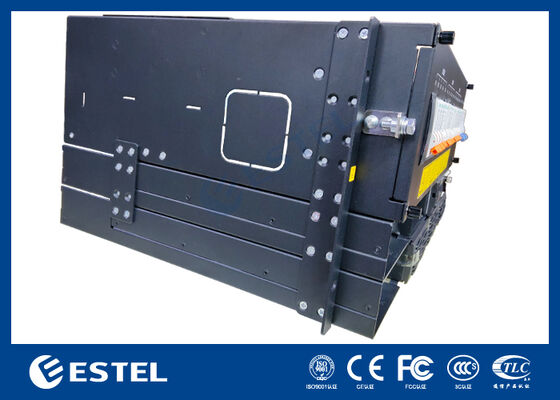

• بعد: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• الوزن: ≤30 كجم (بدون مُستقيمات)

• وضع التبريد: تبريد طبيعي

• طريقة التثبيت: تثبيت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: المدخل الأعلى والمخرج الأعلى

• وضع الصيانة: الصيانة الأمامية، تغيير درجة وحدة الدعم

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال:380VAC ثلاثي المراحل

• تردد الدخول: 4566 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز

• SPD التيار المتردد: 20kA/40kA، 8/20μs

توزيع التيار المباشر

• فولتاج الخروج: 43 ~ 58VDC ، القيمة الاسمية: 53.5VDC

• القوة القصوى: 18kW6*3kw، N + 1 إضافية)

• مفكّكات البطارية: 2*80A/2P

• أجهزة كسر الحمل:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P؛ LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P;

• (بلو)4*10A/1P+2*20A/1P

• SPD DC: 10kA، 8/20μs

المصلح

• الجهد الدخالي:380VAC ثلاثي المراحل

• الكفاءة: > 96%

• الطاقة الاسمية: 3000 واط (176VAC)

• درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)

• مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• الوزن: ≤2kg

• وضع التبريد: تبريد قسري

• عامل الطاقة: ≥0.99

• THD: ≤5%

• مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A

جهاز التحكم

• إدخال الإشارة: 2 AI (حرارة البطارية 1 ، حرارة البيئة 1) ، 8 DI

• إنتاج الإنذار: 8 اتصال جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: 40 °C ~ + 65 °C (المخرج الكامل أقل من 50 °C)

• درجة حرارة التخزين: 40 °C ~ + 70 °C

• رطوبة التشغيل: 5% ~ 95% (غير مكثفة)

• الارتفاع: 0 ~ 3000m (إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بنسبة 1 °C مع زيادة الارتفاع بنسبة 200m.)
