18 كيلوواط رف-تثبيت نظام الكهرباء الاتصالات العاكس التصميم وحدات لبرنامج BTS مجلس الوزراء
تفاصيل المنتج

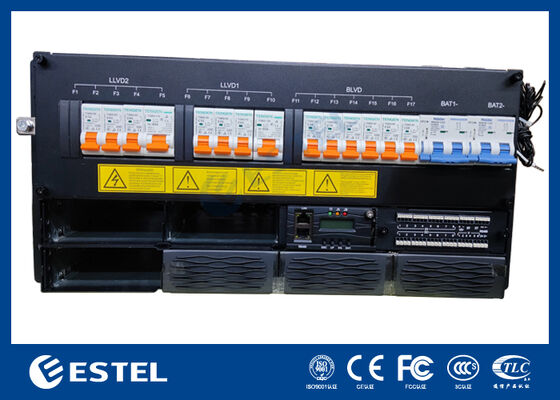

نظام طاقة الاتصالات على الرف 18 كيلوواط
,نظام طاقة متواصلة وحداتي لـ BTS
,نظام تصحيح الاتصالات مع ضمان
18 كيلوواط رف-تثبيت نظام الكهرباء الاتصالات العاكس التصميم وحدات لبرنامج BTS مجلس الوزراء
لمحة عامة عن المنتجنظام الكهرباء للاتصالات المتواصلة من 18 كيلوواط
نظام الطاقة المستمرة المثبت على الرف 18 كيلوواط هو حل ذو سعة عالية مصمم لشبكات الاتصالات ومراكز البيانات والمرافق الصناعية التي تتطلب إمدادات ثابتة موثوقة.يدعم 380VAC مدخل ثلاثي المراحل، يوفر مخرج ثابت من 43VDC إلى 58VDC بقيمة اسمية 53.5VDC. مع طاقة قصوى 18kW ،هذا النظام يضمن طاقة كافية للتطبيقات على نطاق واسع مع الحفاظ على الكفاءة فوق 96٪.
يدمج النظام ما يصل إلى 6 وحدات محاكاة ((N + 1 الاضافية) ، لكل منها قدرة 3000W ووزن ≤ 2kg. تتميز هذه الوحدات بالتبريد القسري ، ومعامل الطاقة العالي ≥ 0.99مع الصيانة الأمامية، مدخل الكابل العلوي، وحماية IP20، يعطي التصميم الأولوية للسلامة، قابلية الخدمة،وسهولة الاندماج في رفوف 19 بوصة.
توزيع التيار المباشر يشمل 2 * 80A / 2P مفاصل البطارية و 2 * LLVD و 1 * BLVD، يوفر إدارة حمولة مرنة وآمنة. يدعم جهاز التحكم الذكي مدخلين تناظريين ، و 8 مدخلات رقمية ، و 8 إنذارات اتصال جاف ، والاتصالات عن بعد عبر RS232 / 485 و SNMP.يتم تمكين المراقبة المحلية من خلال شاشة LCD.
تم بناء الوحدة لبيئات صعبة، وتعمل من 40 درجة مئوية إلى 65 درجة مئوية، وتتحمل رطوبة 5-95٪ غير مكثفة، وتحافظ على التشغيل المستقر على ارتفاعات تصل إلى 3000 متر.مع بنيتها الوحيدة وأدائها القوي، نظام الطاقة المباشر 18kW 5U هو الخيار المثالي للبنية التحتية الحيوية التي تتطلب حلول طاقة قابلة للتوسع وموثوق بها.
مواصفات AC&DCمننظام الكهرباء للاتصالات المتواصلة من 18 كيلوواط
|
التكييف |
وضع الإدخال
تردد الإدخال
وحدة تحكم التيار المتردد |
380VAC ثلاثي المراحل
45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز
20kA/40kA، 8/20μs |
||
|
العاصمة |
الناتج | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
| الحد الأقصى للقدرة | 18kw ((6*3000w وحدة المُستقيم ، N + 1 إضافية) | |||
| بطارية MCB | 2*80A/2P | |||
|
حمولة MCB&SPD |
LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P BLVD: 4*10A/1P+2*20A/1P SPD DC: 10kA، 8/20μs |
|||
المصلحمننظام الكهرباء للاتصالات المتواصلة من 18 كيلوواط
-
الجهد الدخالي:85VAC 300VAC، مقياس 220VAC
-
الكفاءة: > 96%
-
الطاقة الاسمية: 3000 واط (176VAC)
-
درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)
-
مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)
-
الوزن: ≤2kg
-
وضع التبريد: تبريد قسري
-
عامل الطاقة: ≥0.99
-
THD: ≤5%
-
مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A
جهاز التحكممننظام الكهرباء للاتصالات المتواصلة من 18 كيلوواط
-
إدخال الإشارة: 2 AI (حرارة البطارية 1 ، حرارة البيئة 1) ، 8 DI
-
إنتاج الإنذار: 8 اتصال جاف
-
منفذ الاتصال: RS232/485، SNMP
-
وضع العرض: LCD
حزمة مننظام الكهرباء للاتصالات المتواصلة من 18 كيلوواط
-
