حل مقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط مع مراقبة عن بعد لمشروع الاتصالات
الخصائص الأساسية
مكان المنشأ:
شنتشن، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
735-2864 usd
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض:
3000 مجموعة شهريا
ملخص المنتج
حل مقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط مع مراقبة عن بعد لمشروع الاتصالات نظرة عامة على المنتج لـ مقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط ET48100 هو نظام طاقة عالي الكفاءة (أكثر من 96%) بقدرة 6 كيلو واط وتيار مستمر 48 فولت تم تطويره لتوفير توزيع طاقة موثوق لتطبيقات الاتصالات ومراكز ال...
تفاصيل المنتج
إبراز:
مقوم تيار مستمر للاتصالات بقدرة 6 كيلو واط
,نظام طاقة عالي الكفاءة للاتصالات
,مقوم تيار مستمر للمراقبة عن بعد
Size:
482 مم * 350 مم * 1U (العرض * العمق * الارتفاع)
Weight:
≥10 كجم (بدون مقومات)
Input Voltage:
220VAC مرحلة واحدة
Output Voltage:
-48 فولت تيار مستمر (-42 إلى -58 فولت تيار مستمر)
Rectifier Module:
6 كيلو واط (كحد أقصى)، وحدة 2*3 كيلو واط
Module Efficiency:
>96%
Application:
اتصالات
Package:
حالة خشبية/كرتون
وصف المنتج
حل مقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط مع مراقبة عن بعد لمشروع الاتصالات
نظرة عامة على المنتج لـ مقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط
ET48100 هو نظام طاقة عالي الكفاءة (أكثر من 96%) بقدرة 6 كيلو واط وتيار مستمر 48 فولت تم تطويره لتوفير توزيع طاقة موثوق لتطبيقات الاتصالات ومراكز البيانات والمرافق الصناعية التي تتطلب أقصى وقت تشغيل. يعمل من مصدر طاقة أحادي الطور 220 فولت تيار متردد 63 أمبير / 1PN، ويوفر خرج تيار مستمر منظم بدقة قابل للتعديل من -43 فولت تيار مستمر إلى -58 فولت تيار مستمر (اسميًا -53.5 فولت تيار مستمر). مع كفاءة تحويل تتجاوز 96% حتى عند الحمل الكامل، فإن النظام مناسب تمامًا للبيئات التي تهتم بالطاقة وتتطلب كثافة عالية.

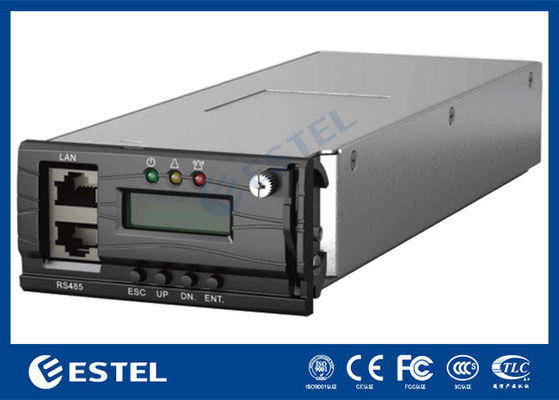

وحدة التقويم لمقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط
تم تصميم الوحدة لتحمل التكرار، وتستوعب ما يصل إلى 2 وحدة تقويم قابلة للتبديل السريع بقدرة 3000 واط في تكوين N+1. تستخدم كل وحدة خفيفة الوزن (أقل من 2 كجم) تبريدًا بالهواء القسري لضمان أداء حراري مستقر. يضمن تصحيح عامل الطاقة المتقدم (أكبر من أو يساوي 0.99) وتشوه التوافقي الكلي المنخفض (THDi أقل من أو يساوي 5%) توصيل طاقة نظيف مع تقليل الضغط على البنية التحتية الأولية. تم وضع النظام في هيكل 1U مقاس 19 بوصة قابل للتركيب في رف مع تصنيف IP20، ويتميز بخدمة الوصول الأمامي ودخول مريح للكابلات من اللوحة العلوية.
إدارة الطاقة الذكية لمقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط
تتضمن لوحة التوزيع المتكاملة وظيفة BLVD لإدارة الأحمال المرنة. يوفر المتحكم المدمج مراقبة وتحكمًا شاملاً مع 3 مدخلات مستشعرات تناظرية، و 8 مدخلات حالة رقمية، و 8 مخرجات مرحل تلامس جاف قابلة للتكوين لمعالجة الإنذارات. يتم دعم الإشراف عن بعد من خلال واجهات RS232 و RS485 و SNMP، بينما تتيح شاشة LCD مدمجة تكوينًا مباشرًا في الموقع والتحقق من الحالة في الوقت الفعلي.
بيئة العمل لمقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط
تم تصميم ET4860 للعمل بشكل موثوق في البيئات القاسية، حيث يعمل بدون خفض الأداء عبر نطاق درجة حرارة محيطة من -40 درجة مئوية إلى +65 درجة مئوية ورطوبة نسبية من 5% إلى 95% (بدون تكثيف). يحافظ على طاقة الخرج الكاملة على ارتفاعات تصل إلى 3000 متر. من خلال الجمع بين قابلية التوسع المدمجة وإدارة الأحمال الذكية والبناء القوي، يوفر ET4860 أساسًا مستقبليًا لطاقة التيار المستمر للبنية التحتية الحيوية حيث لا يكون وقت التوقف عن العمل خيارًا.
مواصفات مقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط
| النوع | نظام مقوم اتصالات | |||
| عام | الحجم | 482 مم * 350 مم * 1U (عرض * عمق * ارتفاع) | ||
| الوزن | أقل من أو يساوي 8.50 كجم (بدون وحدات التقويم) | |||
| طريقة التبريد | تبريد طبيعي | |||
| طريقة التركيب | قابل للتركيب في رف مقاس 19 بوصة | |||
| وضع الكابلات | الدخل والخرج من الأعلى | |||
| وضع الصيانة | من الجانب الأمامي، يدعم تغيير درجة الوحدة | |||
| درجة الحماية | IP20 | |||
| تيار متردد التوزيع |
جهد الدخل |
أحادي الطور 220 فولت تيار متردد | ||
| قاطع الدخل | 1 × 63 1PN | |||
| تردد الدخل | 45 هرتز إلى 65 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز | |||
| تيار مستمر التوزيع |
جهد الخرج | -43 ~ -58 فولت تيار مستمر، القيمة المقدرة: -53.5 فولت تيار مستمر | ||
|
سعة الخرج (الحد الأقصى)
|
6 كيلو واط (2 * 3 كيلو واط، يدعم تكرار N+1) | |||
|
قاطع البطارية
|
1 × 100 أمبير قاطع دائرة 1PN | |||
| BLVD |
2 × 63 أمبير / 1PN + 2 × 32 أمبير / 1PN قاطع دائرة |
|||
| وحدة التقويم | جهد الدخل | 85 فولت تيار متردد ~ 300 فولت تيار متردد، مقدر بـ 220 فولت تيار متردد | ||
| الكفاءة | >96% | |||
| الطاقة المقدرة | 3000 واط (176 ~ 300 فولت تيار متردد) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية (خرج كامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (1U / ارتفاع) | |||
| الوزن | أقل من أو يساوي 2 كجم | |||
| وضع التبريد | تبريد قسري | |||
| عامل الطاقة | أكبر من أو يساوي 0.99 | |||
| THD | أقل من أو يساوي 5% | |||
| خرج التيار المستمر | –43 ~ –58 فولت تيار مستمر، مقدر بـ –53.5 فولت تيار مستمر، بحد أقصى 55 أمبير | |||
| المتحكم | منفذ إدخال الإشارة | 3 AI (3 درجات حرارة محيطة)، 8 DI | ||
| منفذ إخراج الإنذار | 8 تلامس جاف | |||
| الاتصالات | RS485 / RS232، SNMP، Modbus، Ethernet | |||
| شاشة LCD | مدعوم | |||
| البيئة | التشغيل درجة الحرارة |
-40 درجة مئوية ~ +65 درجة مئوية (خرج كامل أقل من 50 درجة مئوية) | ||
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | |||
| رطوبة التشغيل | 5% ~ 95% (بدون تكثيف) | |||
| الارتفاع | 0 ~ 3000 متر (إذا كان الارتفاع ضمن النطاق من 2000 متر إلى 3000 متر، فإن الحد الأقصى للتشغيل تنخفض درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||
منظر خلفي لـمقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط

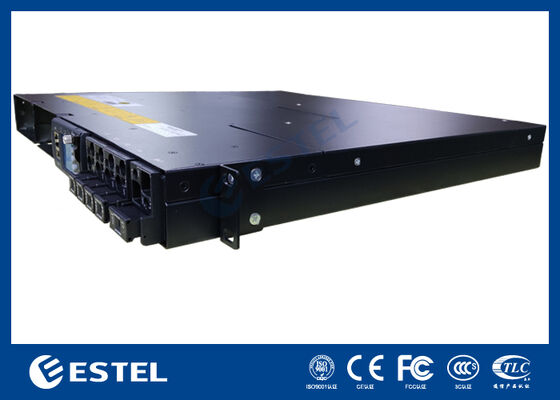

منظر جانبي لـمقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط

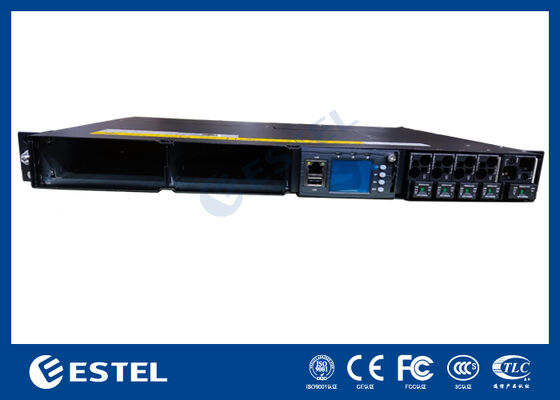

متحكم لـمقوم تيار مستمر عالي الكفاءة بقدرة 6 كيلو واط
