تفاصيل المنتج:
شروط الدفع والشحن:
|
| مدخلات التيار المتردد: | 63A/4P×1 | اسم المنتج: | نظام تصحيح الاتصالات |
|---|---|---|---|
| ميناء الشحن: | شنتشن | الوحدة النمطية: | الساخنة قابلة للتبديل |
| نطاق جهد الإدخال: | 90 فولت تيار مستمر، 390 فولت تيار مستمر | فضاء: | 47U |
| مصطلح الدفع: | تي/تي | ||
| إبراز: | نظام طاقة ثابت 1U على الرف,نظام طاقة الاتصالات المكرر المزدوج,نظام طاقة واجهة LAN RS485,dual rectifier telecom power system,RS485 LAN interface power system |
||

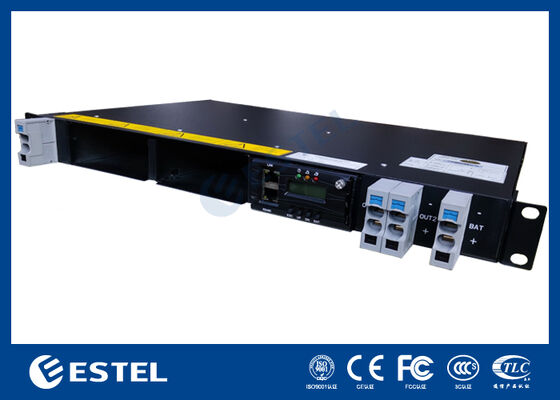

هذا1U نظام طاقة متزامن متكامل على رف عالمصممة للتطبيقات التي تتطلب توصيل الطاقة المدمجة عالية الكفاءة والمراقبة عن بعد. إنها تتضمن محطات مدخل الطاقة، فتحات محاكاة مزدوجة، منافذ الخروج، اتصال البطارية،واجهة المراقبة، وإشارة IO في هيكل واحد.
الوحدة مثالية لمحطات قاعدة الاتصالات ومراكز البيانات الصغيرة والخزانات الموزعة للطاقة. فإنها تضمن إنتاج مستقر -48VDC مع دعم الاتصالات عن بعد والتوسع المرن لـ IO.
تصميم 1U المدمج
يتناسب مع الرفات القياسية البالغة 19 بوصة وارتفاعها 1 يو فقط مثالية لتركيبات محدودة المساحة

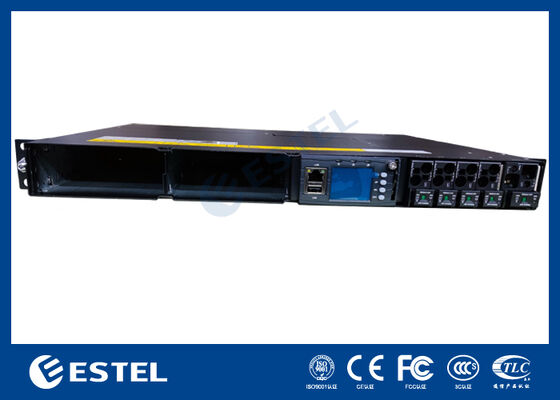

فتحات تصحيح مزدوجة للتبادل الساخن
تستوعب وحدتين لمصلح (واحدة مثبتة في الصورة) ، تدعم الازدحام أو توسيع الحمل.
لوحة مراقبة متكاملة
شاشة LED مثبتة في الأمام مع أزرار لوضع النظام ، وعرض الجهد / التيار ، والتكوين المحلي.
الاتصالات المتعددة البروتوكولات
مجهزةشبكة LAN (إيثيرنت)وRS485الموانئ ، التي تدعم SNMP أو Modbus للاندماج مع NMS / BMS.
اتصالات خروج متعددة
الجانب الأماميمحطات الخروج ذات التيار المستمر العالي(على سبيل المثال ، OUT1 + ، OUT1 ′′) مع موصلات من نوع القابس لربط حمولة موثوق بها.

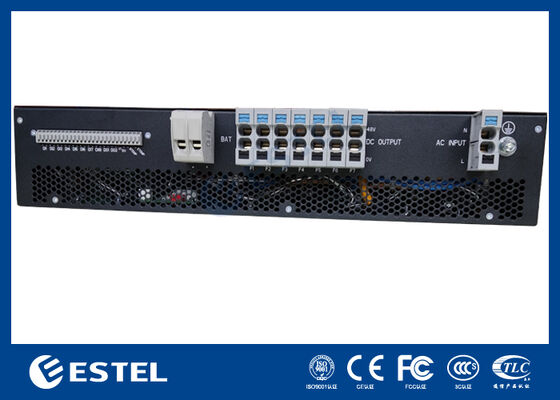

كتلة المحطة الشاملة لـ IO
كتلة نهاية الجانب الخلفيإد/أد,جهاز استشعار درجة الحرارة,فولتاج البطارية، وSPD (جهاز الحماية من الزيادة)نقاط المراقبة
ملصقات التربة والسلامة
رموز واضحة للجهد العالي والأرضية للامتثال للسلامة وسهولة الصيانة الميدانية.
متكاملة للغاية
يجمع بين تحويل الطاقة والتحكم والمراقبة والحماية في وحدة واحدة.
المراقبة عن بعد والمراقبة المحلية
يمكن الوصول إليها محليًا عبر شاشة LCD أو عن بعد عبر واجهة RS485 / LAN.
صيانة سهلة وتوسيع
تسمح المصلات المتصلة بالشاشة والاتصالات الأمامية بالتركيب والإصلاح السريع.
التعيين المرن
مناسبة للخزانات المثبتة على البرج ، أو الحجوزات الخارجيّة 5G ، أو أنظمة UPS لمراكز البيانات الصغيرة.
فعالة من حيث التكلفة ومتنوعة
قابلة للتوسع مع محول واحد فقط في البداية، ثم توسعت إلى اثنين عند الحاجة.
| البند | المواصفات |
| عامل الشكل | 1U، 19 بوصة رصيف التثبيت |
| فتحات المصلحة | 2 (يمكن تغييرها ساخنة، 1 في الصورة) |
| الجهد الخارجي | -48VDC (اسمية) |
| الجهد المدخل | 90V290VAC (بناءً على مواصفات جهاز التصحيح) |
| محطات الخروج المباشرة | التيار العالي OUT1+ / OUT1 (مجموعات x2) |
| واجهة المراقبة | أزرار LCD + (ESC ، UP ، DN ، ENT) |
| موانئ الاتصال | شبكة LAN (RJ45) ، RS485 |
| إشارة IO | DI / DO ، درجة الحرارة ، فولتاج البطارية ، إشارات SPD |
| التبريد | الحمل الطبيعي أو القسري (على أساس التكوين) |
| الاعتقال | نقطة الأرض الأمامية + علامات السلامة |
| تصنيف الطاقة النموذجي | 1.5كيلوواط 3كيلوواط (في فتحة المُستقيم، يعتمد على الوحدة) |
محطات قاعدة الاتصالات 5G/4G
نظام التحكم في بطارية الاحتياطي
مراكز البيانات الصغيرة
عقدة الحافة للشبكة الصناعية
خزانات مراقبة المرور الذكية
ملاجئ مراقبة عن بعد
يقدم نظام الطاقة المباشر 1U هذا حلًا مضغوطًا ولكنه قويًا لتزويد طاقة موثوق به -48VDC في بيئات الاتصالات والصناعية المطالبة. مع المراقبة المتكاملة ، ودعم المستقيمات الوحيدة,والإدارة الشاملة، فهي حل جاهز للمستقبل لأنظمة الطاقة الموزعة الحديثة.
