نظام مقومات الاتصالات السلكية واللاسلكية للاتصالات مع الإدارة والتحكم عن بعد

نظرة عامة على المنتج

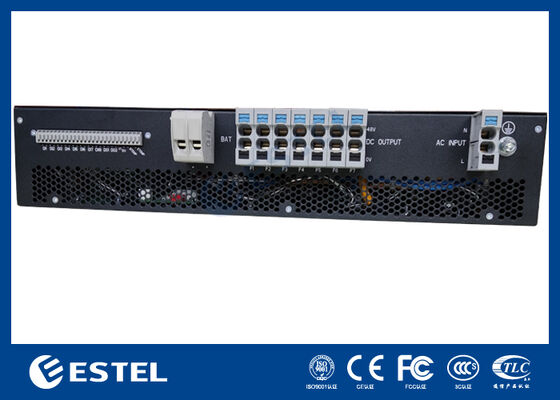

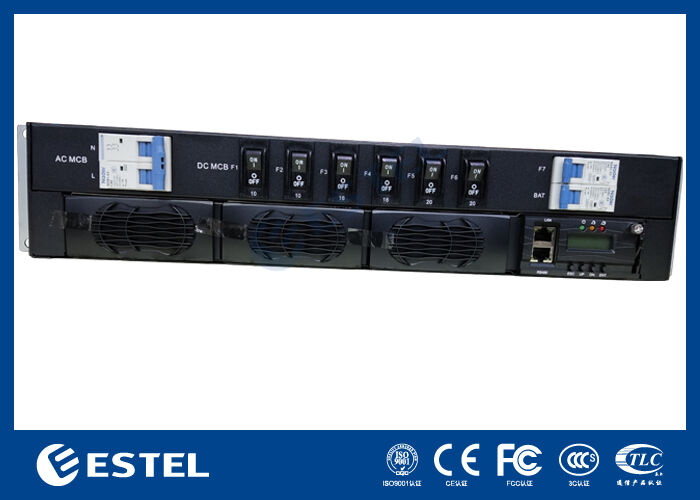

ET4890-M3F32يوفر نظام طاقة التيار المستمر المثبت على الحامل DC حلاً للطاقة عالي السعة ومرنًا مصممًا خصيصًا للبنية التحتية للاتصالات السلكية واللاسلكية وعمليات مراكز البيانات والتطبيقات الصناعية التي تتطلب توزيع طاقة تيار مستمر موثوقًا به. يقبل مدخلات أحادية الطور 220 فولت تيار متردد ويوفر خرج تيار مستمر ثابتًا قابلاً للتعديل بين -43 فولت تيار مستمر إلى -58 فولت تيار مستمر، مع نقطة تشغيل اسمية تبلغ -53.5 فولت تيار مستمر. يوفر هذا النظام سعة خرج قصوى تبلغ 9 كيلو واط، ويدعم بشكل موثوق التركيبات عالية الطلب مع تحقيق كفاءة تحويل طاقة تتجاوز 96٪.

يتميز بتصميم معياري ومتكرر، ويدعم النظام ما يصل إلى 3 * 3000 واط من وحدات المقوم التي تم تكوينها لتكرار N + 1، حيث تزن كل وحدة مضغوطة أقل من 2 كجم. تستخدم المقومات تبريد الهواء القسري، وتحقق معامل قدرة قريب من الوحدة (≥0.99)، وتحافظ على تشويه توافقي منخفض (THDi ≤5٪) لتحويل طاقة فعال ونظيف. مع صيانة الوصول الأمامي، والكابلات العلوية، وحماية الدخول IP20، يؤكد هيكل الحامل القابل للتركيب على الحامل 2U على السلامة التشغيلية، وسهولة الخدمة، والتكامل المباشر في الخزائن القياسية مقاس 19 بوصة.

تم تجهيز لوحة توزيع التيار المستمر بـ 1 * 63A قواطع دوائر بطارية 1P وتتضمن وظيفة فصل الجهد المنخفض للبطارية (BLVD) لإدارة طاقة آمنة ومرنة. يتم توفير ذكاء النظام بواسطة وحدة تحكم مخصصة تتميز بمدخلين استشعار تناظريين، و 8 مدخلات حالة رقمية، و 2 مرحلات إنذار جهة اتصال جافة قابلة للتكوين. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232 / 485 و SNMP، بينما تسمح شاشة LCD مدمجة بعرض التكوين والحالة المحلية.

تم تصميمه للعمل في ظروف صعبة، ويعمل النظام عبر نطاق درجة حرارة ممتد من -40 درجة مئوية إلى +65 درجة مئوية، ويتحمل الرطوبة النسبية من 5٪ إلى 95٪ (غير متكثفة)، ويحافظ على الأداء الكامل على ارتفاعات تصل إلى 3000 متر. من خلال الجمع بين البنية المعيارية القابلة للتطوير والموثوقية المثبتة، يقف نظام طاقة التيار المستمر 9 كيلو واط هذا كحل طاقة قوي وقابل للتطوير للبنية التحتية الهامة حيث تكون توفر الطاقة أمرًا بالغ الأهمية.

النظام

• الأبعاد: 482.0 (عرض) × 350.0 (عمق) × 2U (ارتفاع)

• الوزن: ≤15 كجم (بدون مقومات)

• وضع التبريد: التبريد الطبيعي

• وضع التثبيت: مثبت على حامل 19 بوصة أو داخل الخزانة

• وضع الكابلات: مدخل علوي ومخرج علوي

• وضع الصيانة: صيانة أمامية، دعم تغيير درجة الوحدة

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال:220 فولت تيار متردد أحادي الطور، 40 أمبير / 2P

• تردد الإدخال: 45-66 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز

توزيع التيار المستمر

• جهد الخرج: -43 ~ -58VDC، القيمة المقدرة: -53.5VDC

• الحد الأقصى للسعة:9 كيلو واط (3 * 3 كيلو واط، تكرار N + 1)

• قواطع البطارية:1 * 63A / 1P

• قواطع الحمل:BLVD:2 * 10A / 1P + 2 * 16A / 1P + 2 * 20A / 1P + 1 * 40A / 1P

المقوم

• جهد الإدخال:85VAC ~ 300VAC، مقدر 220VAC

• الكفاءة: > 96٪

• الطاقة المقدرة: 3000 واط (176-300VAC)

• درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• الأبعاد: 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (ارتفاع) (1U / H)

• الوزن: ≤2 كجم

• وضع التبريد: التبريد القسري

• معامل القدرة: ≥0.99

• THD: ≤5٪

• خرج التيار المستمر: -43 ~ -58VDC، مقدر -53.5VDC، بحد أقصى 55 أمبير

وحدة التحكم

• الموديل: MC2600

• إدخال الإشارة: 2 AI (2 درجة حرارة محيطة)، 8 DI

• خرج الإنذار: 2 جهة اتصال جافة

• منفذ الاتصال: RS232 / 485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: -40 درجة مئوية ~ +65 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

• الرطوبة التشغيلية: 5٪ ~ 95٪ (غير متكثفة)

• الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)
