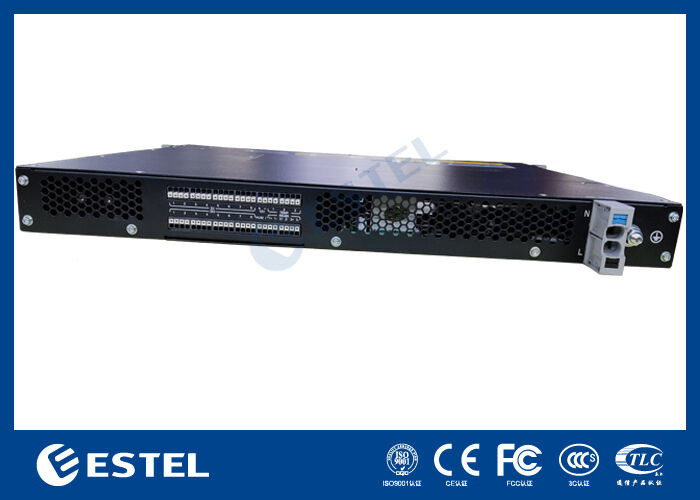

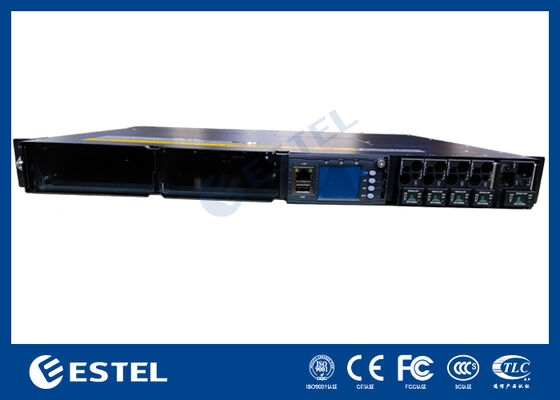

نظام الكهرباء المتردد للاتصالات المحددة مع إدارة بعيدة SNMP / على شبكة الإنترنت

لمحة عامة عن المنتج

الـ ET48100-M5E21نظام الطاقة الشمسية يوفر حل طاقة متواصلة عالية السعة ومرنة مصممة خصيصًا للبنية التحتية للاتصالات ، وتشغيل مراكز البيانات ،والتطبيقات الصناعية التي تتطلب توزيع طاقة ثابتة موثوق بهاتقبل مدخل 220VAC أحادي المرحلة وتوفر مخرجات ثابتة متواصلة قابلة للتعديل بين 43VDC إلى 58VDC ، مع نقطة تشغيل اسمية 53.5VDC. تقدم طاقة إخراجية قصوى تبلغ 6kW ،هذا النظام يدعم بشكل موثوق منشآت ذات طلب كبير مع تحقيق كفاءة تحويل الطاقة تزيد عن 96٪.

يحتوي النظام على تصميم وحداتي ومتكرر ، ويدعم ما يصل إلى 2 * 3000W وحدات مُصححة تم تكوينها لـ N + 1 متكررة ، مع كل وحدة صغيرة وزنها أقل من 2 كجم.المصلحون يستخدمون التبريد بالهواء القسري، تحقيق عامل طاقة قريب من الوحدة (≥ 0.99) ، والحفاظ على انخفاض التشوه الهارموني الكلي (THDi ≤ 5٪) لتحويل الطاقة بكفاءة ونظافة. مع صيانة الوصول الأمامي ، وكابلات اللوحة العليا ،وحماية الدخول IP20، يؤكد الهيكل القابل للتركيب على الرف 1U على السلامة التشغيلية وسهولة الخدمة والتكامل المباشر في الخزانات القياسية البالغة 19 بوصة.

تم تجهيز لوحة توزيع التيار المباشر بمكابح بطارية 1 * 100A / 1PN وتشمل وظيفة قطع بطارية الجهد المنخفض (BLVD) لإدارة الطاقة الآمنة والمرنة.يتم توفير معلومات النظام بواسطة جهاز تحكم مخصص يحتوي على 4 مدخلات مستشعرات تناظرية، 8 مدخلات حالة رقمية، و 8 رلايات إنذار قابلة للتكوين على اتصال جاف. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232/485 و SNMP،في حين أن شاشة LCD المتكاملة تسمح لعرض الوضع المحلي وتكوين.

تم تصميم النظام للعمل في ظروف صعبة، ويعمل عبر نطاق درجة الحرارة الممتدة من 40 درجة مئوية إلى 65 درجة مئوية، يتحمل الرطوبة النسبية من 5٪ إلى 95٪ (غير مكثفة) ،ويحافظ على أداء كامل في ارتفاعات تصل إلى 3000 متريجمع بين بنية وحدات قابلة للتطوير مع موثوقية ثبتتهذا النظام الكهربائي المتردد 9 كيلوواط هو حل طاقة قوي وقابل للتطوير للبنية التحتية الحيوية حيث توفر الطاقة هو أمر بالغ الأهمية.

النظام

• البعد: 482.0 ((W) × 350.0 ((D) × 1U ((H)

• الوزن: ≤10kg (بدون مُستقيمات)

• وضع التبريد: تبريد طبيعي

• طريقة التثبيت: تثبيت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: المدخل الأعلى والمخرج الأعلى

• وضع الصيانة: الصيانة الأمامية، تغيير درجة وحدة الدعم

• مستوى الحماية: IP20

المدخلات

• وضع الإدخال:الطاقة الشمسية الضوئية عالية الجهد 63A / 2P

• تردد الدخول: 4566 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز

توزيع التيار المباشر

• فولتاج الخروج: 43 ~ 58VDC ، القيمة الاسمية: 53.5VDC

• السعة القصوى:6كيلوواط ((2*3كيلوواط، N + 1 إضافية)

• مقطوعات البطارية:1*100A/1PN

• أجهزة كسر الحمل:(بلو)4*63A/1PN

المصلح

• الجهد الدخالي:85VAC ~ 300VAC ، مقياس 220VAC

• الكفاءة: > 96%

• الطاقة الاسمية: 3000 واط (176VAC)

• درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)

• مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• الوزن: ≤2kg

• وضع التبريد: تبريد قسري

• عامل الطاقة: ≥0.99

• THD: ≤5%

• مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A

جهاز التحكم

• إدخال الإشارة: 4 AI (3 درجة حرارة محيطية ، رطوبة 1) ، 8 DI

• إنتاج الإنذار: 8 اتصال جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: 40 °C ~ + 65 °C (المخرج الكامل أقل من 50 °C)

• درجة حرارة التخزين: 40 °C ~ + 70 °C

• رطوبة التشغيل: 5% ~ 95% (غير مكثفة)

• الارتفاع: 0 ~ 3000m (إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بنسبة 1 °C مع زيادة الارتفاع بنسبة 200m.)
