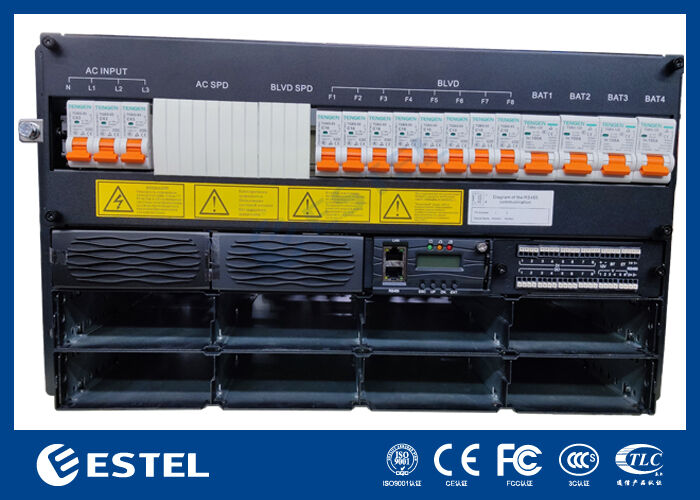

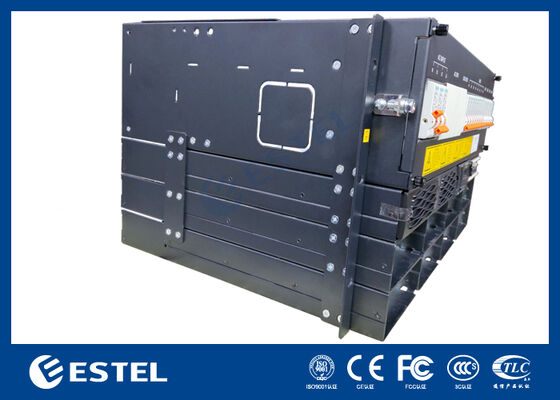

6U Telecom DC48V نظام الطاقة المصلح مع التحكم عن بعد المتكامل

لمحة عامة عن المنتج

تم تصميمه لتطبيقات الاتصالات المتطلبة ومركز البيانات والتطبيقات الصناعية ، يوفر نظام طاقة رف المتردد ET48400-M5E86B طاقة مترددة عالية القدرة.انها تقبل مدخل ثلاثي المراحل 380VAC، يوفر مخرجًا مستقرًا وقابل للتعديل من 43VDC إلى 58VDC (عادةً 53.5VDC) بسعة قصوى تبلغ 24kW وكفاءة تتجاوز 96٪.

يدعم التصميم الوحدي زيادة N + 1 مع ما يصل إلى ثمانية وحدات محررة 3000W ، كل منها يوفر تحويلًا عالي الكفاءة مع عامل الطاقة ≥ 0.99 و THDi ≤ 5 ٪.مقرها في هيكل 6U محسّن للخدمة مع الوصول الأمامي وكابلات اللوحة العلوية، يسهل النظام التثبيت والصيانة. تتضمن لوحة توزيع DC 4 * 100A / 1P مفككات بطارية ، LLVD قابلة للتوسع ، و BLVD لإدارة الطاقة المرنة.

جهاز تحكم مخصص مع مدخلات تشبيهية / رقمية ومركبات إنذار قابلة للتكوين ، إلى جانب واجهات RS232 / 485 و SNMP ، يوفر مراقبة محلية وبعيدة شاملة.مصممة للعمل بشكل موثوق في البيئات القاسية (من 40 درجة مئوية إلى 65 درجة مئوية)، تصل إلى 95٪ RH ، ارتفاع 3000 متر) ، هذا النظام يوفر أساسا قويا وقابلا للتوسع للطاقة للبنية التحتية الحيوية.

النظام

• مقاس: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• الوزن: ≤25kg (بدون مُستقيمات)

• وضع التبريد: تبريد طبيعي

• طريقة التثبيت: تثبيت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: المدخل الأعلى والمخرج الأعلى

• وضع الصيانة: الصيانة الأمامية، تغيير درجة وحدة الدعم

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال:380VAC ثلاثي المراحل ، 3 * 63A / 1P + N

• تردد الدخول: 4566 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز

توزيع التيار المباشر

• فولتاج الخروج: 43 ~ 58VDC ، القيمة الاسمية: 53.5VDC

• السعة القصوى:24كيلوواط ((8*3كيلوواط، N + 1 إضافية)

• مقطوعات البطارية:4*100A/1P

• أجهزة كسر الحمل:

• LLVD*2: تستخدم مع صندوق التوزيع

• (بلو)4*16A/1P+4*10A/1P

المصلح

• الجهد الدخالي:85VAC ~ 300VAC ، مقياس 220VAC

• الكفاءة: > 96%

• الطاقة الاسمية: 3000 واط (176VAC)

• درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)

• مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• الوزن: ≤2kg

• وضع التبريد: تبريد قسري

• عامل الطاقة: ≥0.99

• THD: ≤5%

• مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A

جهاز التحكم

• النموذج: MC2600

• إدخال الإشارة: 2 AI (2 درجة حرارة محيطة) ، 8 DI

• إنتاج الإنذار: 8 اتصال جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: 40 °C ~ + 65 °C (المخرج الكامل أقل من 50 °C)

• درجة حرارة التخزين: 40 °C ~ + 70 °C

• رطوبة التشغيل: 5% ~ 95% (غير مكثفة)

• الارتفاع: 0 ~ 3000m (إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بنسبة 1 °C مع زيادة الارتفاع بنسبة 200m.)
