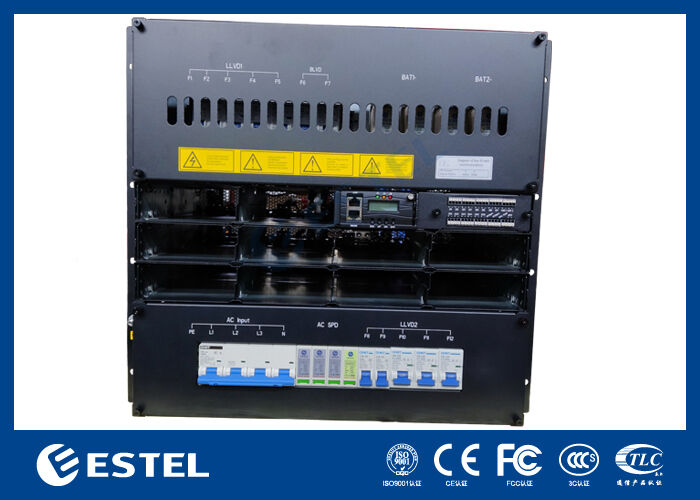

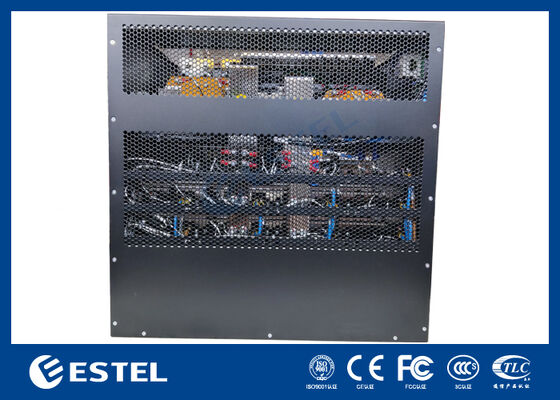

نظام طاقة مقوم التيار المستمر 48 فولت للاتصالات السلكية واللاسلكية يتميز بالإدارة عن بعد المتقدمة

نظرة عامة على المنتج

ET48750-M7E1010يوفر نظام طاقة الرفوف DC حلاً للطاقة المستمرة عالي السعة ومرن مصمم خصيصًا للبنية التحتية للاتصالات السلكية واللاسلكية وعمليات مراكز البيانات والتطبيقات الصناعية التي تتطلب توزيع طاقة مستمر موثوق به. يقبل مدخلات ثلاثية الطور 380 فولت تيار متردد ويوفر خرج تيار مستمر ثابتًا قابلاً للتعديل بين -43 فولت تيار مستمر إلى -58 فولت تيار مستمر، مع نقطة تشغيل اسمية تبلغ -53.5 فولت تيار مستمر. يوفر هذا النظام سعة خرج قصوى تبلغ 30 كيلو واط، ويدعم بشكل موثوق التركيبات عالية الطلب مع تحقيق كفاءة تحويل طاقة تتجاوز 96٪.

يتميز بتصميم معياري ومتكرر، ويدعم النظام ما يصل إلى 10 * 3000 واط من وحدات المقوم التي تم تكوينها لتكرار N + 1، حيث تزن كل وحدة مضغوطة أقل من 2 كجم. تستخدم المقومات تبريد الهواء القسري، وتحقق معامل قدرة قريب من الوحدة (≥0.99)، وتحافظ على تشويه توافقي منخفض (THDi ≤5٪) لتحويل طاقة فعال ونظيف. مع صيانة الوصول الأمامي، والكابلات العلوية، وحماية الدخول IP20، يؤكد هيكل الرف القابل للتركيب على الرف 10U على السلامة التشغيلية، وسهولة الخدمة، والتكامل المباشر في الخزائن القياسية مقاس 19 بوصة.

تم تجهيز لوحة توزيع التيار المستمر بـ 2 * 250A / 2P فتيل دائرة البطارية ويتضمن 2 LLVD ووظيفة BLVD لإدارة طاقة آمنة ومرنة. يتم توفير ذكاء النظام بواسطة وحدة تحكم مخصصة تتميز بـ 3 مدخلات استشعار تناظرية، و 7 مدخلات حالة رقمية، و 6 مرحلات إنذار جهة اتصال جافة قابلة للتكوين. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232 / 485 و SNMP، بينما تسمح شاشة LCD مدمجة بعرض الحالة المحلية والتكوين.

تم تصميمه للعمل في ظروف صعبة، ويعمل النظام عبر نطاق درجة حرارة ممتد من -40 درجة مئوية إلى +65 درجة مئوية، ويتحمل الرطوبة النسبية من 5٪ إلى 95٪ (غير متكثفة)، ويحافظ على الأداء الكامل على ارتفاعات تصل إلى 3000 متر. يمثل نظام طاقة التيار المستمر 30 كيلو واط، الذي يجمع بين بنية معيارية قابلة للتطوير وموثوقية مثبتة، حلاً للطاقة قويًا وقابلًا للتطوير للبنية التحتية الهامة حيث تكون توفر الطاقة أمرًا بالغ الأهمية.

النظام

• الأبعاد: 482.0 (عرض) × 350.0 (عمق) × 10U (ارتفاع)

• الوزن: ≤35 كجم (بدون مقومات)

• وضع التبريد: التبريد الطبيعي

• وضع التثبيت: مثبت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: مدخل علوي ومخرج علوي

• وضع الصيانة: الصيانة الأمامية، وتغيير درجة الوحدة الداعمة

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال: 380 فولت تيار متردد ثلاثي الطور، 125 أمبير / 4P

• تردد الإدخال: 45–66 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز

• AC SPD: 20kA / 40kA، 8 / 20μs

توزيع التيار المستمر

• جهد الخرج: -43 ~ -58VDC، القيمة المقدرة: -53.5VDC

• السعة القصوى: 30كيلو واط (10 * 3 كيلو واط، تكرار N + 1)

• قواطع البطارية: 2 * 250A / 2P فتيل

• قواطع الحمل:

• LLVD1: 2 * 63A / 1P + 3 * 100A / 1P؛

• LLVD2: 2 * 63A / 1P + 3 * 100A / 1P

• BLVD: 2 * 100A / 1P

• DC SPD: 10kA / 20kA، 8 / 20μs

المقوم

• جهد الإدخال: 85VAC ~ 300VAC، مقدر 220VAC

• الكفاءة: > 96٪

• الطاقة المقدرة: 3000 واط (176–300VAC)

• درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• الأبعاد: 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (ارتفاع) (1U / H)

• الوزن: ≤2 كجم

• وضع التبريد: التبريد القسري

• معامل القدرة: ≥0.99

• THD: ≤5٪

• خرج التيار المستمر: -43 ~ -58VDC، مقدر -53.5VDC، بحد أقصى 55 أمبير

وحدة التحكم

• الموديل: MC2600

• إدخال الإشارة: 3 AI (3 درجة حرارة محيطة)، 7 DI

• خرج الإنذار: 6 اتصال جاف

• منفذ الاتصال: RS232 / 485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: -40 درجة مئوية ~ +65 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

• رطوبة التشغيل: 5٪ ~ 95٪ (غير متكثفة)

• الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)
