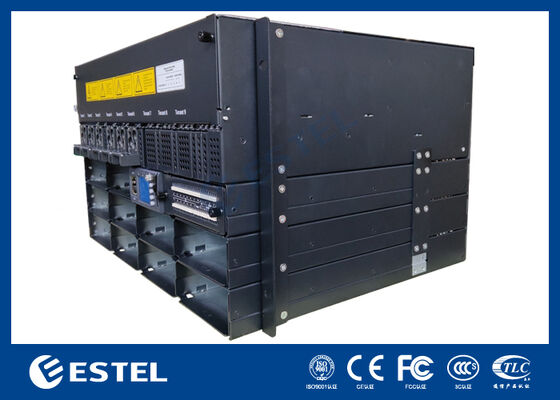

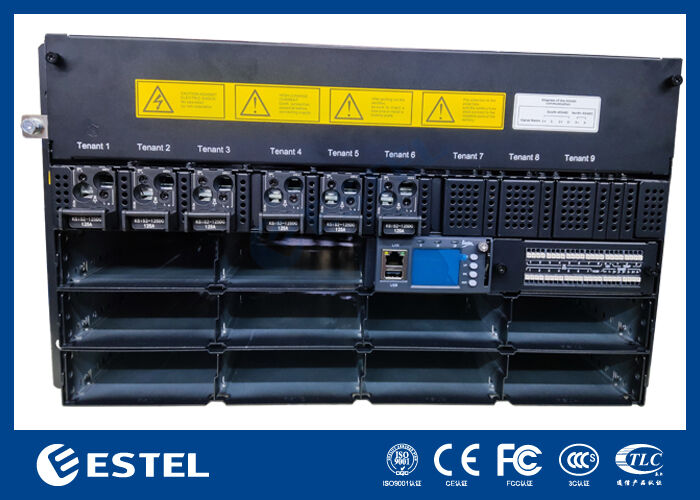

6U نظام طاقة مكيف للاتصالات DC48V مع إدارة عن بعد

لمحة عامة عن المنتج

الـ ET481050-M7E106يوفر نظام طاقة الرف المتردد حل طاقة متردد عالي القدرة والمرونة مصمم خصيصًا للبنية التحتية للاتصالات ، عمليات مراكز البيانات ،والتطبيقات الصناعية التي تتطلب توزيع طاقة ثابتة موثوق بهاتقبل مدخلات L1*3، L2*2، L3*2، N*6 وتوفر مخرجات ثابتة من التيار المباشر قابلة للتعديل بين 43VDC إلى 58VDC، مع نقطة تشغيل اسمية تبلغ 53.5VDC. تقدم طاقة إخراجية أقصاها 30kW,هذا النظام يدعم بشكل موثوق منشآت ذات طلب كبير مع تحقيق كفاءة تحويل الطاقة تزيد عن 96٪.

يحتوي النظام على تصميم وحداتي ومتكرر ، ويدعم ما يصل إلى 10 * 3000W وحدات مُستقيمات تم تكوينها لمتكرر N + 1 ، مع كل وحدة صغيرة وزنها أقل من 2 كجم.المصلحون يستخدمون التبريد بالهواء القسري، تحقيق عامل طاقة قريب من الوحدة (≥ 0.99) ، والحفاظ على انخفاض التشوه الهارموني الكلي (THDi ≤ 5٪) لتحويل الطاقة بكفاءة ونظافة. مع صيانة الوصول الأمامي ، وكابلات اللوحة العليا ،وحماية الدخول IP20، يؤكد الهيكل القابل للتركيب على الرف 6U على السلامة التشغيلية وسهولة الخدمة والتكامل المباشر في الخزانات القياسية البالغة 19 بوصة.

لوح توزيع التيار المباشر مجهز مع RTN + و BATT-busbarويشمل كل منLLVD ووظيفة BLVD لإدارة الطاقة الآمنة والمرنة. يتم توفير ذكاء النظام بواسطة جهاز تحكم مخصص يحتوي على مدخلات أجهزة الاستشعار التناظرية 4 ، مدخلات حالة رقمية 8 ،و 7 رلايات إنذار قابلة للتكوين للاتصال الجافيتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232/485 و SNMP ، في حين يسمح شاشة LCD متكاملة بعرض الوضع المحلي وتكوينه.

تم تصميم النظام للعمل في ظروف صعبة، ويعمل عبر نطاق درجة الحرارة الممتدة من 40 درجة مئوية إلى 65 درجة مئوية، يتحمل الرطوبة النسبية من 5٪ إلى 95٪ (غير مكثفة) ،ويحافظ على أداء كامل في ارتفاعات تصل إلى 3000 متريجمع بين بنية وحدات قابلة للتطوير مع موثوقية ثبتتهذا النظام الكهربائي المتردد من 30 كيلوواط يمثل حلًا قويًا وقابلًا للتطوير للطاقة للبنية التحتية الحيوية حيث توفر الطاقة أمر بالغ الأهمية.

النظام

• مقاس: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• الوزن: ≤25kg (بدون مُستقيمات)

• وضع التبريد: تبريد طبيعي

• طريقة التثبيت: تثبيت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: المدخل الأعلى والمخرج الأعلى

• وضع الصيانة: الصيانة الأمامية، تغيير درجة وحدة الدعم

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال:L1*3، L2*2، L3*2، N*6، مفكّك الدوائر الذكي

• تردد الدخول: 4566 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز

توزيع التيار المباشر

• فولتاج الخروج: 43 ~ 58VDC ، القيمة الاسمية: 53.5VDC

• السعة القصوى:30كيلوواط ((10*3كيلوواط، N + 1 إضافية)

• مقطوعات البطارية:RTN + و BATT-busbar

• أجهزة كسر الحمل:

• (إل.إل.في.دي.)مفصل الدوائر الذكي): 6*125A/1PN + محجوز 3*≤125A/1PN

• (بلو)RTN + و BATT-busbar

المصلح

• الجهد الدخالي:85VAC ~ 300VAC ، مقياس 220VAC

• الكفاءة: > 96%

• الطاقة الاسمية: 3000 واط (176VAC)

• درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)

• مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• الوزن: ≤2kg

• وضع التبريد: تبريد قسري

• عامل الطاقة: ≥0.99

• THD: ≤5%

• مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A

جهاز التحكم

• النموذج: MC2900

• مدخل الإشارة: 4 AI (3 درجة حرارة محيطية) ، 8 DI

• إنتاج الإنذار: 7 اتصال جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: 40 °C ~ + 65 °C (المخرج الكامل أقل من 50 °C)

• درجة حرارة التخزين: 40 °C ~ + 70 °C

• رطوبة التشغيل: 5% ~ 95% (غير مكثفة)

• الارتفاع: 0 ~ 3000m (إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بنسبة 1 °C مع زيادة الارتفاع بنسبة 200m.)
