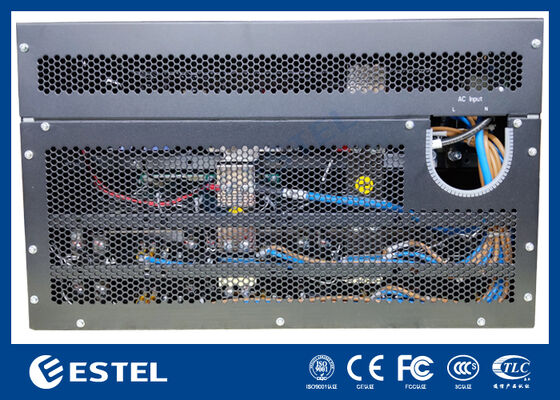

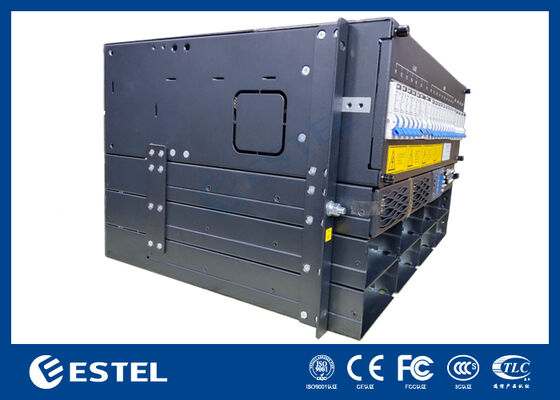

نظام طاقة اتصالات DC بقدرة 30 كيلو واط مثبت على الحامل، نظام مقوم الوحدة للاتصالات، كفاءة عالية >96%

نظرة عامة على المنتج

نظام طاقة التيار المستمر (DC) المثبت على الحامل بقدرة 30 كيلو واط هو حل عالي السعة مصمم لشبكات الاتصالات ومراكز البيانات والمرافق الصناعية التي تتطلب إمدادًا موثوقًا به من التيار المستمر. وهو يدعم إدخال أحادي الطور 220 فولت تيار متردد، مما يوفر خرجًا مستقرًا من -43 إلى -58 فولت تيار مستمر بقيمة مقدرة تبلغ -53.5 فولت تيار مستمر. مع سعة قصوى تبلغ 30 كيلو واط، يضمن هذا النظام طاقة كافية للتطبيقات واسعة النطاق مع الحفاظ على كفاءة تزيد عن 96٪.

يدمج النظام ما يصل إلى 10 وحدات مقوم (تكرار N+1)، كل منها مصنف عند 3000 واط ويزن ≤2 كجم. تتميز هذه الوحدات بتبريد قسري، وعامل طاقة عالي ≥0.99، و THD ≤5٪، مما يضمن تحويل طاقة تيار مستمر نظيفة ومستقرة. مع الصيانة الأمامية، ومدخل الكابلات العلوي، وحماية IP20، يعطي التصميم الأولوية للسلامة وقابلية الخدمة وسهولة التكامل في حوامل 19 بوصة.

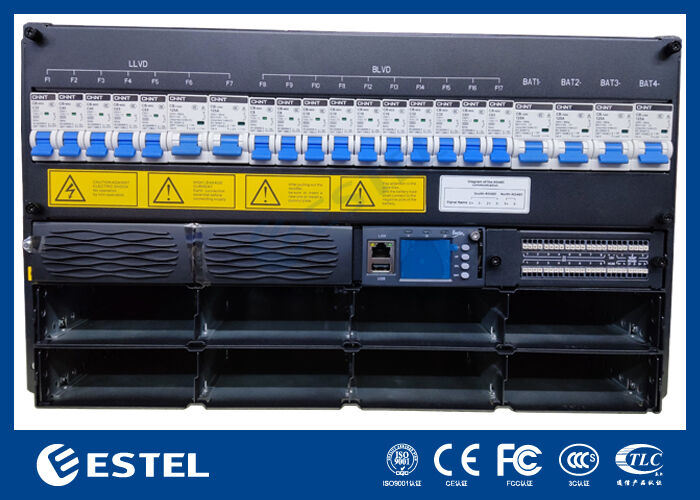

يتضمن توزيع التيار المستمر 4 * 125A / 1P قواطع بطارية و 1 * LLVD و 1 * BLVD، مما يوفر إدارة تحميل مرنة وآمنة. يدعم المتحكم الذكي 4 مدخلات تناظرية، و 8 مدخلات رقمية، و 8 إنذارات تلامس جاف، والاتصال عن بعد عبر RS232 / 485 و SNMP. يتم تمكين المراقبة المحلية من خلال شاشة LCD.

تم تصنيع الوحدة للبيئات الصعبة، وتعمل من -40 درجة مئوية إلى +65 درجة مئوية، وتتحمل رطوبة غير متكثفة بنسبة 5-95٪، وتحافظ على التشغيل المستقر على ارتفاعات تصل إلى 3000 متر. بفضل بنيته المعيارية وأدائه القوي، يعد نظام طاقة التيار المستمر 30 كيلو واط 6U خيارًا مثاليًا للبنية التحتية الهامة التي تتطلب حلول طاقة قابلة للتطوير وموثوقة.

النظام

• الأبعاد: 482.0 (عرض) × 350.0 (عمق) × 6U (ارتفاع)

• الوزن: ≤30 كجم (بدون مقومات)

• وضع التبريد: التبريد الطبيعي

• وضع التثبيت: مثبت على حامل 19 بوصة أو داخل الخزانة

• وضع الكابلات: مدخل علوي ومخرج علوي

• وضع الصيانة: صيانة أمامية، دعم تغيير درجة الوحدة

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال:220 فولت تيار متردد أحادي الطور

• تردد الإدخال: 45-66 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز

• AC SPD: 20kA / 40kA، 8 / 20μs

توزيع التيار المستمر

• جهد الخرج: -43 ~ -58VDC، القيمة المقدرة: -53.5VDC

• السعة القصوى:30 كيلو واط (10 * 3 كيلو واط، تكرار N+1)

• قواطع البطارية: 4 * 125A / 1P

• قواطع الحمل:

• LLVD1: 1 * 32A / 1P + 2 * 40A / 1P + 2 * 63A / 1P + 2 * 125A / 1P؛

• BLVD:2 * 6A / 1P + 2 * 10A / 1P + 2 * 16A / 1P + 2 * 32A / 1P + 2 * 63A / 1P

• DC SPD: 10kA / 20kA، 8 / 20μs

المقوم

• جهد الإدخال:85VAC ~ 300VAC، مصنف 220VAC

• الكفاءة: >96%

• الطاقة المقدرة: 3000 واط (176-300VAC)

• درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• الأبعاد: 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (ارتفاع) (1U / H)

• الوزن: ≤2 كجم

• وضع التبريد: التبريد القسري

• عامل القدرة: ≥0.99

• THD: ≤5%

• خرج التيار المستمر: -43 ~ -58VDC، مصنف -53.5VDC، بحد أقصى 55A

وحدة التحكم

• إدخال الإشارة: 4 AI (3 درجة حرارة محيطة، ورطوبة واحدة)، 8 DI

• خرج التنبيه: 8 تلامس جاف

• منفذ الاتصال: RS232 / 485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: -40 درجة مئوية ~ +65 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

• رطوبة التشغيل: 5٪ ~ 95٪ (غير متكثفة)

• الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)
