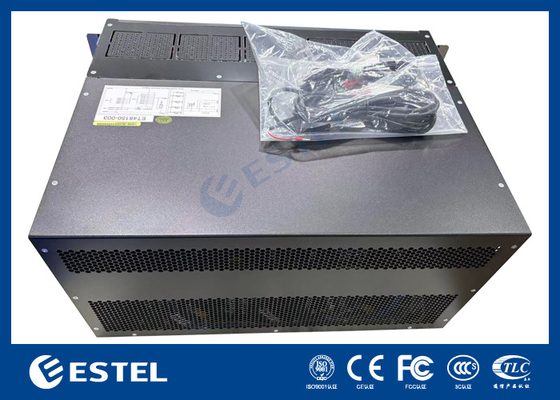

نظام الطاقة المترددة ذو السعة العالية 3 ′′ 27kW 7U Rack-Mount DC ، المصلحات المودولية 3000W ، مدخل AC واسع ، > 96% الكفاءة

لمحة عامة عن المنتج

نظام الطاقة المترددة المثبت على الرف 3 ′′ 27 كيلوواط 7U هو حل عالي السعة مصمم لشبكات الاتصالات ومراكز البيانات والمرافق الصناعية التي تتطلب إمدادات مترددة موثوقة.يدعم كل من 380VAC ثلاثي المراحل و 220VAC مدخل أحادي المراحل، يوفر مخرج ثابت من 43VDC إلى 58VDC بقيمة اسمية 53.5VDC. مع طاقة قصوى 27kW ،هذا النظام يضمن طاقة كافية للتطبيقات على نطاق واسع مع الحفاظ على الكفاءة فوق 96٪.

يدمج النظام ما يصل إلى تسعة وحدات مُستقيمات، كل منها يبلغ طاقته 3000 واط ويزن ≤2 كجم. تتميز هذه الوحدات بالتبريد القسري، ومعامل الطاقة العالي ≥0.99مع الصيانة الأمامية، مدخل الكابل العلوي، وحماية IP20، يعطي التصميم الأولوية للسلامة، قابلية الخدمة،وسهولة الاندماج في رفوف 19 بوصة.

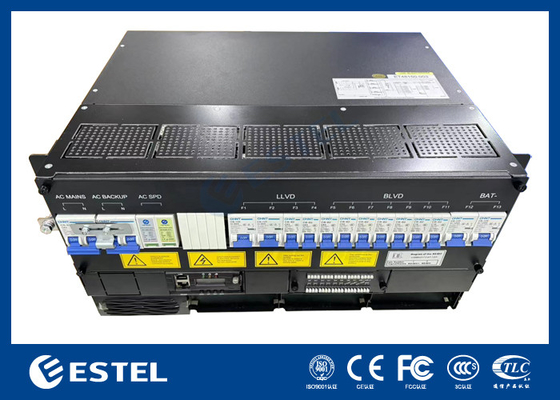

توزيع التيار المباشر يتضمن ستة مفاتيح بطارية 125A وأربعة مفاتيح حمولة 63A ، مما يوفر إدارة حمولة مرنة وآمنة. يدعم جهاز التحكم الذكي 4 مدخلات تناظرية ، 7 مدخلات رقمية ،6 إنذارات للامساك الجاف، والاتصالات عن بعد عبر RS232/485 و SNMP. يتم تمكين المراقبة المحلية من خلال شاشة LCD.

تم بناء الوحدة لبيئات صعبة، وتعمل من 40 درجة مئوية إلى 65 درجة مئوية، وتتحمل رطوبة 5-95٪ غير مكثفة، وتحافظ على تشغيل مستقر على ارتفاعات تصل إلى 3000 متر.مع بنيتها الوحيدة وأدائها القوي، نظام الطاقة المترددة 3 ′′ 27kW 7U هو الخيار المثالي للبنية التحتية الحيوية التي تتطلب حلول طاقة قابلة للتوسع وموثوق بها.

النظام

• مقاس: 482.0 ((W) × 350.0 ((D) × 7U ((H)

• الوزن: ≤30 كجم (بدون مُستقيمات)

• وضع التبريد: تبريد طبيعي

• طريقة التثبيت: تثبيت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: المدخل الأعلى والمخرج الأعلى

• وضع الصيانة: الصيانة الأمامية، تغيير درجة وحدة الدعم

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الدخول: ثلاثي المراحل 380VAC أو 220VAC أحادي المراحل

• قدرة الدخول: 1 × 63A / 3P

• تردد الدخول: 4566 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز

• SPD التيار المتردد: 20kA/40kA، 8/20μs

توزيع التيار المباشر

• فولتاج الخروج: 43 ~ 58VDC ، القيمة الاسمية: 53.5VDC

• القوة القصوى: 27kW (3kW × 9)

• مفكّرات البطارية: 6×125A/1P

• مكابح الحمل: LLVD: لا يوجد؛ BLVD: 4 × 63A / 1P

• SPD DC: 10kA، 8/20μs

المصلح

• الجهد الدخالي: 85VAC ~ 300VAC ، مقياس 220VAC

• الكفاءة: > 96%

• الطاقة الاسمية: 3000 واط (176VAC)

• درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)

• مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• الوزن: ≤2kg

• وضع التبريد: تبريد قسري

• عامل الطاقة: ≥0.99

• THD: ≤5%

• مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A

جهاز التحكم

• مدخل إشارة: 4 AI (3 بطارية، 1 درجة حرارة محيطة) ، 7 DI

• مخرج الإنذار: 6 اتصال جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: 40 °C ~ + 65 °C (المخرج الكامل أقل من 50 °C)

• درجة حرارة التخزين: 40 °C ~ + 70 °C

• رطوبة التشغيل: 5% ~ 95% (غير مكثفة)

• الارتفاع: 0 ~ 3000m (إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بنسبة 1 °C مع زيادة الارتفاع بنسبة 200m.)
