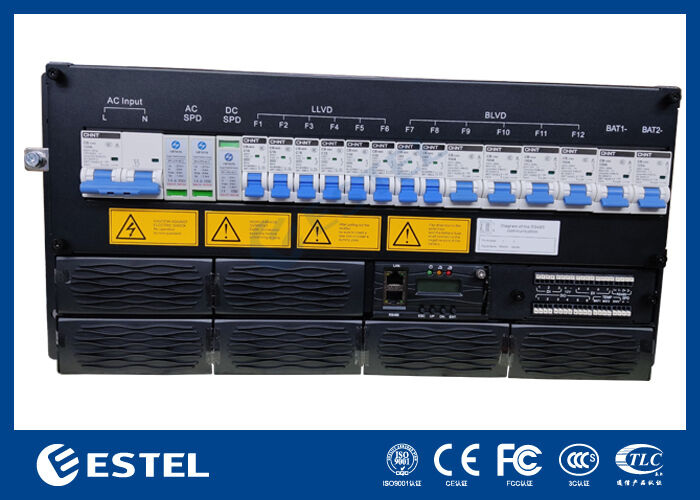

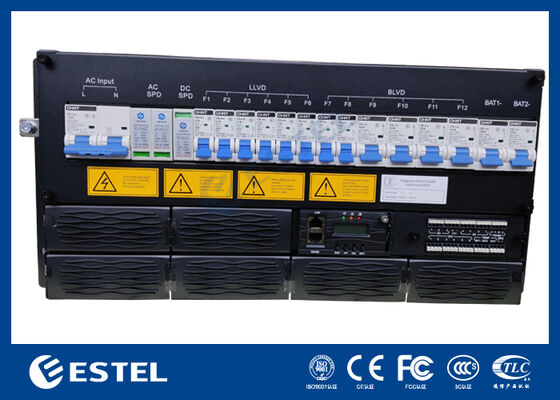

نظام طاقة اتصالات DC مثبت على الحامل بقدرة 18 كيلو واط، نظام مقوم الوحدة للاتصالات، >96% كفاءة عالية

نظرة عامة على المنتج

نظام طاقة التيار المستمر (DC) المثبت على الحامل بقدرة 18 كيلو واط هو حل عالي السعة مصمم لشبكات الاتصالات ومراكز البيانات والمرافق الصناعية التي تتطلب إمدادًا موثوقًا به من التيار المستمر. وهو يدعم مدخلات أحادية الطور بجهد 220 فولت، مما يوفر خرجًا مستقرًا من -43 إلى -58 فولت تيار مستمر بقيمة مقدرة تبلغ -53.5 فولت تيار مستمر. مع سعة قصوى تبلغ 18 كيلو واط، يضمن هذا النظام طاقة كافية للتطبيقات واسعة النطاق مع الحفاظ على كفاءة تزيد عن 96٪.

يدمج النظام ما يصل إلى 6 وحدات مقوم (تكرار N+1)، كل منها مصنف عند 3000 واط ويزن ≤2 كجم. تتميز هذه الوحدات بتبريد قسري، وعامل طاقة عالي ≥0.99، و THD ≤5٪، مما يضمن تحويل طاقة تيار مستمر نظيفًا ومستقرًا. مع الصيانة الأمامية، ومدخل الكابلات العلوي، وحماية IP20، يعطي التصميم الأولوية للسلامة وقابلية الصيانة وسهولة التكامل في الحوامل مقاس 19 بوصة.

يتضمن توزيع التيار المستمر 2 * قواطع بطارية 125 أمبير و 1 * LLVD & 1 * BLVD، مما يوفر إدارة تحميل مرنة وآمنة. يدعم المتحكم الذكي 3 مدخلات تناظرية، و 7 مدخلات رقمية، و 6 إنذارات تلامس جافة، والاتصال عن بعد عبر RS232/485 و SNMP. يتم تمكين المراقبة المحلية من خلال شاشة LCD.

تم تصميمه للبيئات الصعبة، ويعمل الجهاز من -40 درجة مئوية إلى +65 درجة مئوية، ويتحمل رطوبة غير متكثفة بنسبة 5-95٪، ويحافظ على التشغيل المستقر على ارتفاعات تصل إلى 3000 متر. بفضل بنيته المعيارية وأدائه القوي، يعد نظام طاقة التيار المستمر (DC) بقدرة 18 كيلو واط 5U خيارًا مثاليًا للبنية التحتية الهامة التي تتطلب حلول طاقة قابلة للتطوير وموثوقة.

النظام

• الأبعاد: 482.0 (عرض) × 350.0 (عمق) × 5U (ارتفاع)

• الوزن: ≤25 كجم (بدون مقومات)

• وضع التبريد: التبريد الطبيعي

• وضع التثبيت: مثبت على حامل 19 بوصة أو داخل الخزانة

• وضع الكابلات: مدخل علوي ومخرج علوي

• وضع الصيانة: صيانة أمامية، ودعم تغيير درجة الوحدة

• مستوى الحماية: IP20

توزيع التيار المتردد (AC)

• وضع الإدخال:220 فولت أحادي الطور

• تردد الإدخال: 45-66 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز

• AC SPD: 20 كيلو أمبير / 40 كيلو أمبير، 8/20 ميكرو ثانية

توزيع التيار المستمر (DC)

• جهد الخرج: -43 ~ -58 فولت تيار مستمر، القيمة المقدرة: -53.5 فولت تيار مستمر

• السعة القصوى: 18 كيلو واط (6 * 3 كيلو واط، تكرار N+1)

• قواطع البطارية: 2 * 125 أمبير

• قواطع الحمل:

• LLVD1: 3 * 16 أمبير / 1P + 3 * 32 أمبير / 1P ؛

• BLVD:2 * 63 أمبير / 1P + 4 * 100 أمبير * 1P

• DC SPD: 10 كيلو أمبير، 8/20 ميكرو ثانية

المقوم

• جهد الإدخال:380 فولت تيار متردد ثلاثي الأطوار

• الكفاءة: >96%

• الطاقة المقدرة: 3000 واط (176-300 فولت تيار متردد)

• درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• الأبعاد: 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (ارتفاع) (1U/ارتفاع)

• الوزن: ≤2 كجم

• وضع التبريد: التبريد القسري

• عامل القدرة: ≥0.99

• THD: ≤5%

• خرج التيار المستمر: -43 ~ -58 فولت تيار مستمر، مقدر -53.5 فولت تيار مستمر، بحد أقصى 55 أمبير

وحدة التحكم

• إدخال الإشارة: 3 AI (2 درجة حرارة البطارية، 1 درجة الحرارة المحيطة)، 7 DI

• خرج الإنذار: 6 تلامس جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: -40 درجة مئوية ~ +65 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

• رطوبة التشغيل: 5٪ ~ 95٪ (غير متكثفة)

• الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)
