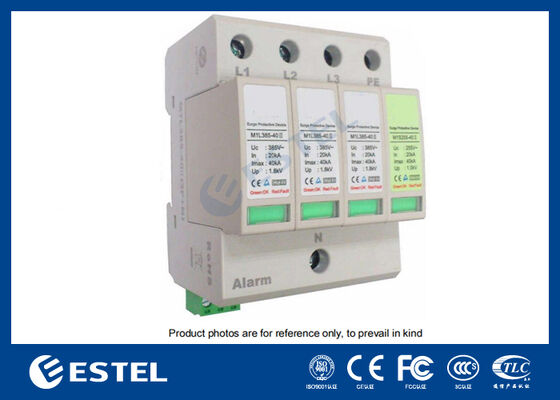

M1L385-40 II جهاز الحماية من التفوق (SPD) لتوزيع الطاقة - 40kA التيار التفوق ، 230V / 400VAC ، منفذ إنذار عن بعد ، تركيب DIN Rail ، IP20 ، حماية الفئة C

وصف المنتج

...M1L385-40 II جهاز الحماية من الزيادة (SPD)هو نظام حماية كهربائي عالي الموثوقية مصمم لحماية المعدات من ظروف الإفراط في الجهد والارتفاع في الطاقة في أنظمة توزيع الطاقة منخفضة الجهد.تم تصميم هذا الجهاز خصيصا للتطبيقات التي تكون فيها حماية من التيار الزائد والحرارة الزائدة ضرورية، يوفر حماية قوية للأنظمة الكهربائية الحساسة والأجهزة الإلكترونية.

النموذج M1L385-40 II يتوافق معمعايير الحماية من الفئة جوهي قادرة على مقاومة التيارات المرتفعة حتى40kA(8/20μs اختبار) ، مما يجعله مناسبًا للاستخدام في أنظمة توزيع الطاقة والمعدات المعرضة للانفجارات العابرة.منفذ الإنذار عن بعد(لا اتصال نشط) ، وتوفير المستخدمين مع قدرات المراقبة في الوقت الحقيقي والتنبيهات عن الأخطاء أو الفشل المحتملة، وبالتالي ضمان استمرار سلامة النظام وتقليل وقت التوقف.

تم تصميم الجهاز مع قاعدة متكاملة لسهولة التثبيت والصيانة، عادة ما تكون مثبتة علىقاطرة DIN 35mm، وهو ممارسة شائعة للوحات الموزعة للمعدات.يضمن هذا الأسلوب التثبيت أن يمكن تثبيت SPD بأمان داخل النظام دون المساس بالكفاءة العامة للتركيب الكهربائيالجهاز يدعم أيضاالأسلاك المرنةأحجام تتراوح من1من 5 إلى 25 ملم مربعللاتصالات المرنة، وحتى35 ملم2للاتصالات الصلبة، التي تستوعب متطلبات التثبيت المختلفة.

المواصفات الرئيسية

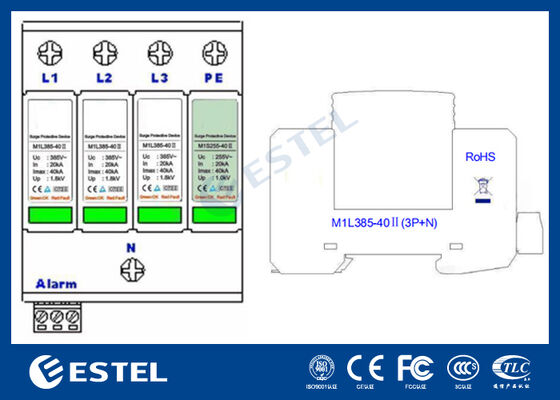

النموذج: M1L385-40 II (3P+N)

الجهد العامل القياسي:

230V/400VAC (L-N / N-PE)

التردد المسموح به: 48 هرتز إلى 62 هرتز

حد أقصى لجهد العمل:

385 فولت (L-N) / 255 فولت (N-PE)

التيار الاسمي للتفريغ (في):

20kA (L-N؛ N-PE)

الحد الأقصى لتيار التفريغ (Imax):

40kA (L-N؛ N-PE)

مستوى حماية الجهد (أعلى):

1.8kV (L-N) / 1.0kV (N-PE)

خصائص الإفراط المؤقت في الجهد (TOV):

5s عند 385V (L-N) / 400V لمدة 5 ثوان

1200 فولت (L-PE) / 200ms لخصائص الفشل

تيار الدائرة القصيرة:

25 كيلو أسلحة

الحجم للاتصال بالمركز:

1.5mm2 إلى 25mm2 (مرنة) / 35mm2 (صلبة)

الحد الأقصى للتيار لميناء الإنذار:

250V / 0.5A (AC) 0.1A (DC) ؛ 125V / 1A (AC) 0.5A (DC)

درجة مقاومة الحريق للقذائف:

UL94 V-0

درجة IP:

IP20

نظام مراقبة الإنذار

...M1L385-40 IIيحتوي علىمنفذ الإنذار عن بعدالذي يوفر ردود الفعل في الوقت الحقيقي بشأن حالة تشغيل الجهاز. يتم تنشيط نظام الإنذار من خلالعدم وجود اتصال نشطويساعد في الحفاظ على كفاءة التشغيل من خلال تنبيه المستخدمين عندما تكون هناك حاجة إلى الصيانة أو الاستبدال، وضمان تقليل وقت توقف المعدات إلى أدنى حد ممكن.وظيفة الإنذار عن بعد تجعل من السهل أيضًا دمجها في أنظمة المراقبة الأكبر، تحسين الرقابة على البنية التحتية الحيوية.

تعليمات التثبيت

الجهاز مصمم لتركيب بواسطةالمهنيين المعتمدينعادة ما يتم تركيبها علىقاطرة DIN 35mmداخل لوحة تحويل المعدات. يجب أن يتم توصيل SPD وفقًا للتعليمات التالية:

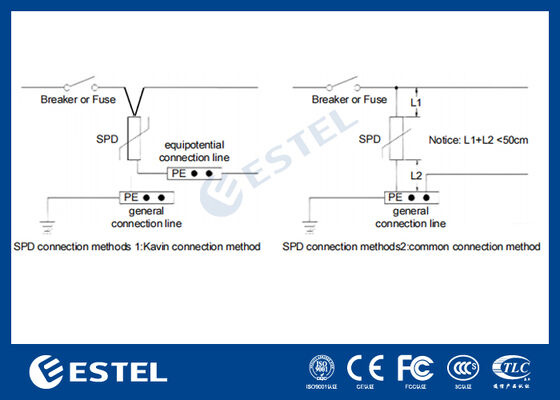

طريقة الاتصال: يمكن استخدام اتصال مواز مشترك للتوصيل ، مع أقصى16 مليمتر مربعسلك نحاس متعدد الخيوط يجب أن لا يتجاوز الطول الإجمالي لسلك الاتصال0.5 متر.

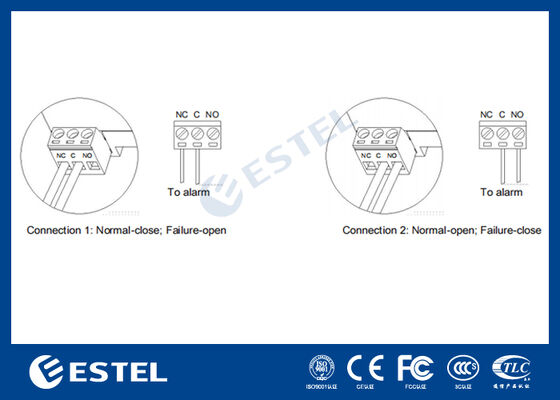

...محطة اتصال الإنذاريقع في الجزء السفلي من جهاز الإيقاف. للسيطرة عن بعد، يجب على المستخدمين سحب مكابح الأسلاك وإدخال أسلاك الإنذار في الثقوب المناسبة في مكابح الأسلاك،ثم إدراج المقابس في وضعها الأصلي وتشديد المسامير.

من خلال اتباع التعليمات المقدمة ، يمكن دمج الجهاز في النظام الكهربائي ، مما يوفر حماية قوية ضد زيادات الطاقة ويضمن التشغيل المستمر والموثوق به.

فوائد جهاز حماية M1L385-40 II:

سعة التيار الكبير: مع حد أقصى لتفريغ التيار40kA، يمكن لهذا الجهاز التلقائي التعامل مع زيادات كبيرة في الطاقة والجهد العابر، مما يوفر حماية ممتازة للمعدات الحساسة.

قدرة المراقبة عن بعد: المدمجمنفذ الإنذار عن بعديسمح بسهولة الرصد والصيانة، مما يضمن أن أي مشاكل يمكن معالجتها بسرعة.

تثبيت سهل الاستخدام:تركيب سكة حديد DINنظام يسهل التثبيت ويجعل من السهل دمجها في البنية التحتية الكهربائية القائمة.

نطاق حماية الجهد العريض: قادرة على تحمل الضغوطات حتى385 فولت(L-N) و255 فولت(N-PE) ، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات في نظم توزيع الطاقة.

دائمة وآمنة:الغلاف المقاوم للحريق (UL94 V-0)وحماية IP20ضمان أن يبقى الجهاز آمنًا ودائمًا في بيئات تشغيل مختلفة.

مجالات التطبيق:

أنظمة توزيع الطاقة: يحمي أنظمة الطاقة من ظروف الإفراط في الجهد العابر التي يمكن أن تضر المكونات الحساسة.

معدات الاتصالات: يضمن سلامة معدات الاتصالات من خلال منع التيارات من التأثير على الأداء.

الأنظمة الكهربائية الصناعية: يحمي الآلات والمعدات الصناعية من الأخطاء الكهربائية التي يمكن أن تسبب فترة توقف أو تلف.

أنظمة الطاقة المتجددة: يحمي أنظمة الطاقة الشمسية والرياح وغيرها من الطاقات المتجددة من الطفرات الكهربائية الناجمة عن عوامل خارجية.

ملخص

...M1L385-40 II جهاز الحماية من الزيادةيوفر حماية فعالة للغاية للأنظمة الكهربائية والمعدات الحساسة ضد الإفراط في الجهد، وارتفاعات الطاقة، والخطأ الكهربائي.ميزات المراقبة عن بعد، وسهولة التثبيت عن طريقتركيب سكة حديد DIN، هو خيار موثوق به للتطبيقات الصناعية والاتصالات والاتصالات والطاقة التوزيع.
