تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 482.6 (عرض) * 350.0 (عمق) * 2 ش (ارتفاع) | أقصى قوة المعدل: | 9 كيلو واط |
|---|---|---|---|
| وحدة المعدل: | 3 كيلو واط، 3 قطع | المراقب المالي: | 2600 |
| سنمب: | نعم | RS485: | نعم |

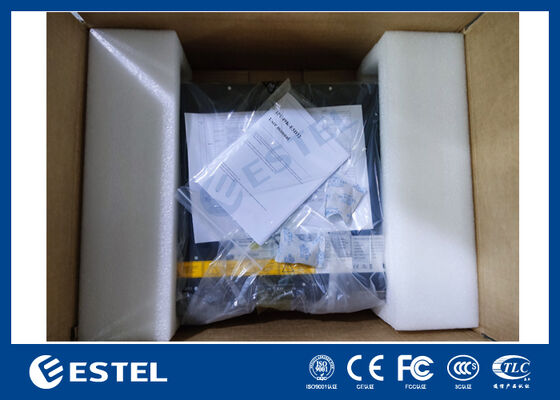

| قابلة للتخصيص: | نعم | طَرد: | كرتون/حالة خشبية |
| إبراز: | 3-9 كيلوواط إمدادات الطاقة المتواصلة للاتصالات,نظام الطاقة عن بعد لإدارة SNMP,نظام إمدادات الطاقة المتواصلة للاتصالات,SNMP remote management power system,telecommunications DC power supply system |
||
لمحة عامة عن المنتج

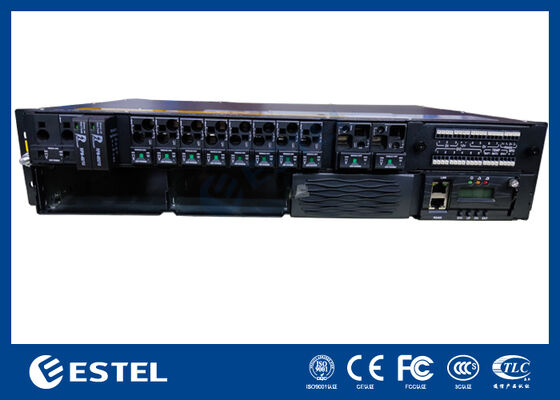

الـ ET48150-M5I32يوفر نظام طاقة الرف المتردد حل طاقة متردد عالي القدرة والمرونة مصمم خصيصًا للبنية التحتية للاتصالات ، عمليات مراكز البيانات ،والتطبيقات الصناعية التي تتطلب توزيع طاقة ثابتة موثوق بهاتقبل مدخل 220VAC أحادي المرحلة وتوفر مخرجات ثابتة متواصلة قابلة للتعديل بين 43VDC إلى 58VDC ، مع نقطة تشغيل اسمية 53.5VDC. تقدم طاقة إخراج أقصاها 9kW ،هذا النظام يدعم بشكل موثوق منشآت ذات طلب كبير مع تحقيق كفاءة تحويل الطاقة تزيد عن 96٪.
يحتوي النظام على تصميم وحداتي ومتكرر ، ويدعم ما يصل إلى 3 * 3000W وحدات المباشرة التي تم تكوينها لتكرار N + 1 ، مع كل وحدة صغيرة وزنها أقل من 2 كجم.المصلحون يستخدمون التبريد بالهواء القسري، تحقيق عامل طاقة قريب من الوحدة (≥ 0.99) ، والحفاظ على انخفاض التشوه الهارموني الكلي (THDi ≤ 5٪) لتحويل الطاقة بكفاءة ونظافة. مع صيانة الوصول الأمامي ، وكابلات اللوحة العليا ،وحماية الدخول IP20، يؤكد الهيكل القابل للتركيب على الرف 2U على السلامة التشغيلية وسهولة الخدمة والتكامل المباشر في الخزانات القياسية البالغة 19 بوصة.
يتم تجهيز لوحة توزيع التيار المباشر بمكابح بطارية 2 * 125A / 1PN وتتضمن وظيفة فصل البطارية منخفضة الجهد (BLVD) لإدارة الطاقة الآمنة والمرنة.يتم توفير معلومات النظام بواسطة جهاز تحكم مخصص يحتوي على 3 مدخلات مستشعرات تناظرية، 7 مدخلات حالة رقمية ، و 6 رلايات إنذار قابلة للتكوين على اتصال جاف. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232 / 485 و SNMP ،في حين أن شاشة LCD المتكاملة تسمح بعرض الوضع المحلي وتكوين.
تم تصميم النظام للعمل في ظروف صعبة، ويعمل عبر نطاق درجة الحرارة الممتدة من 40 درجة مئوية إلى 65 درجة مئوية، يتحمل الرطوبة النسبية من 5٪ إلى 95٪ (غير مكثفة) ،ويحافظ على أداء كامل في ارتفاعات تصل إلى 3000 متريجمع بين بنية وحدات قابلة للتطوير مع موثوقية ثبتتهذا النظام الكهربائي المتردد 9 كيلوواط هو حل طاقة قوي وقابل للتطوير للبنية التحتية الحيوية حيث توفر الطاقة هو أمر بالغ الأهمية.
| النوع | ET48150-M5I32 | |||
| النظام | البعد | 482.6 ((W) * 350.0 ((D) * 2U ((H) | ||
| الوزن | ≤13kg (بدون مُستقيمات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | تثبيت على رف 19 بوصة أو داخل الخزانة | |||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |||
| مستوى الحماية | IP20 | |||
| التكييف التوزيع |
وضع الإدخال | 220VAC أحادي المرحلة 63A / 2P | ||
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
| الحد الأقصى للقدرة | 9kW ((3*3kw ، N + 1 إضافية) | |||
| أجهزة قطع البطاريات | 2*125A/1PN | |||
| أجهزة كسر الحمولة | BLVD: 4*32A/1PN+4*50A/1PN | |||
| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176~300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | مدخل الإشارة | 3 AI (3 درجة حرارة محيطية) ، 7 DI | ||
| مخرج الإنذار | 6 الاتصال الجاف | |||
| ميناء الاتصال | RS232/485، SNMP | |||
| وضع العرض | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||
