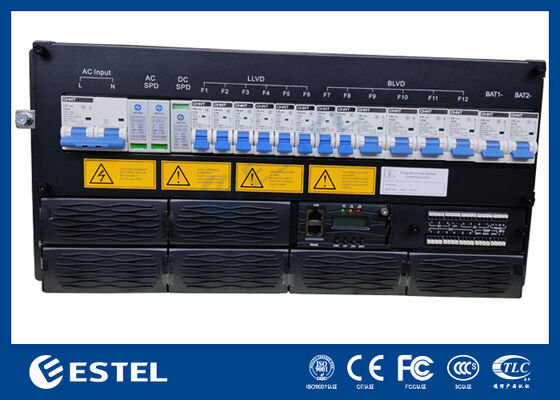

ET48300 نظام كهرباء الاتصالات 19 بوصة مع مراقبة عن بعد RS485
الخصائص الأساسية
مكان المنشأ:
شنتشن، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC
رقم الموديل:
ET48300
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
535-3338 usd
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض:
80,00 مجموعات شهريا
ملخص المنتج
ET48300 نظام كهرباء الاتصالات 19 بوصة مع مراقبة عن بعد RS485 نظرة عامة على المنتج من نظام الطاقة للاتصالات السلكية واللاسلكية 18kw 96% الكفاءة ET48300-M5S65 يوفر نظام طاقة الرف المتردد حل طاقة متردد عالي القدرة والمرونة مصمم خصيصًا للبنية التحتية للاتصالات ، عمليات مراكز البيانات ،والتطبيقات الصناعي...
تفاصيل المنتج
إبراز:
نظام الطاقة للاتصالات 19 بوصة
,نظام طاقة الاتصالات مع RS485
,نظام الكهرباء عن بعد
Dimension:
482.6 (عرض) * 350.0 (عمق) * 5 ش (ارتفاع)
Max Rectifier Power:
18 كيلو واط
Rectifier Module:
3 كيلو واط، 6 قطع
Controller:
MC2600
SNMP:
يدعم
rs485:
يدعم
Customizable:
يدعم
Package:
كرتون/حالة خشبية
وصف المنتج
ET48300 نظام كهرباء الاتصالات 19 بوصة مع مراقبة عن بعد RS485
نظرة عامة على المنتج من نظام الطاقة للاتصالات السلكية واللاسلكية 18kw 96% الكفاءة
ET48300-M5S65 يوفر نظام طاقة الرف المتردد حل طاقة متردد عالي القدرة والمرونة مصمم خصيصًا للبنية التحتية للاتصالات ، عمليات مراكز البيانات ،والتطبيقات الصناعية التي تتطلب توزيع طاقة ثابتة موثوق بهاتقبل 220VAC 125A / 2P(دوا خط مباشر مدعوم) المدخلات وتوفر مخرجات ثابتة من التيار المباشر قابلة للتعديل بين 43VDC إلى 58VDC ، مع نقطة تشغيل اسمية من 53.5VDC. تقدم طاقة إخراج أقصاها 18kW ،هذا النظام يدعم بشكل موثوق منشآت ذات طلب كبير مع تحقيق كفاءة تحويل الطاقة تزيد عن 96٪.
يتم تجهيز لوحة توزيع التيار المباشر بقطع بطاريات 2 * 125A / 1P وتشمل وظيفة LLVD و BLVD لإدارة الطاقة الآمنة والمرنة.يتم توفير معلومات النظام بواسطة جهاز تحكم مخصص يحتوي على 3 مدخلات مستشعرات تناظرية، 7 مدخلات حالة رقمية ، و 6 رلايات إنذار قابلة للتكوين على اتصال جاف. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232 / 485 و SNMP ،في حين أن شاشة LCD المتكاملة تسمح بعرض الوضع المحلي وتكوين.
وحدة تصحيح من 18 كيلوواط 96% كفاءة نظام الطاقة الاتصالات
يحتوي النظام على تصميم وحداتي ومتكرر ، ويدعم ما يصل إلى 6 * 3000W وحدات مُصححة تم تكوينها لتكرار N + 1 ، مع كل وحدة صغيرة وزنها أقل من 2 كجم.المصلحون يستخدمون التبريد بالهواء القسري، تحقيق عامل طاقة قريب من الوحدة (≥ 0.99) ، والحفاظ على انخفاض التشوه الهارموني الكلي (THDi ≤ 5٪) لتحويل الطاقة بكفاءة ونظافة. مع صيانة الوصول الأمامي ، وكابلات اللوحة العليا ،وحماية الدخول IP20، يؤكد الهيكل القابل للتركيب على الرف 3U على السلامة التشغيلية وسهولة الخدمة والتكامل المباشر في الخزانات القياسية البالغة 19 بوصة.
من 18kw 96% كفاءة نظام الطاقة للاتصالات
ET48300-M5S65 يوفر نظام طاقة الرف المتردد حل طاقة متردد عالي القدرة والمرونة مصمم خصيصًا للبنية التحتية للاتصالات ، عمليات مراكز البيانات ،والتطبيقات الصناعية التي تتطلب توزيع طاقة ثابتة موثوق بهاتقبل 220VAC 125A / 2P(دوا خط مباشر مدعوم) المدخلات وتوفر مخرجات ثابتة من التيار المباشر قابلة للتعديل بين 43VDC إلى 58VDC ، مع نقطة تشغيل اسمية من 53.5VDC. تقدم طاقة إخراج أقصاها 18kW ،هذا النظام يدعم بشكل موثوق منشآت ذات طلب كبير مع تحقيق كفاءة تحويل الطاقة تزيد عن 96٪.
يتم تجهيز لوحة توزيع التيار المباشر بمقطعات بطارية 2 * 125A / 1P وتشمل وظيفة LLVD و BLVD لإدارة الطاقة الآمنة والمرنة.يتم توفير معلومات النظام بواسطة جهاز تحكم مخصص يحتوي على 3 مدخلات مستشعرات تناظرية، 7 مدخلات حالة رقمية ، و 6 رلايات إنذار قابلة للتكوين على اتصال جاف. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232 / 485 و SNMP ،في حين أن شاشة LCD المتكاملة تسمح بعرض الوضع المحلي وتكوين.
وحدة تصحيح من 18 كيلوواط 96% كفاءة نظام الطاقة الاتصالات
يحتوي النظام على تصميم وحداتي ومتكرر ، ويدعم ما يصل إلى 6 * 3000W وحدات مُصححة تم تكوينها لتكرار N + 1 ، مع كل وحدة صغيرة وزنها أقل من 2 كجم.المصلحون يستخدمون التبريد بالهواء القسري، تحقيق عامل طاقة قريب من الوحدة (≥ 0.99) ، والحفاظ على انخفاض التشوه الهارموني الكلي (THDi ≤ 5٪) لتحويل الطاقة بكفاءة ونظافة. مع صيانة الوصول الأمامي ، وكابلات اللوحة العليا ،وحماية الدخول IP20، يؤكد الهيكل القابل للتركيب على الرف 3U على السلامة التشغيلية وسهولة الخدمة والتكامل المباشر في الخزانات القياسية البالغة 19 بوصة.
مزايا نظام الكهرباء للاتصالات السلكية واللاسلكية بنسبة 18 كيلوواط 96%
إدخال التيار المتردد واسع النطاق (85VAC ~ 300VAC) - يعمل من خلال انقطاعات حادة وحوادث الإفراط في الجهد دون التبديل إلى البطارية
كفاءة > 96% يقلل من تكاليف توليد الحرارة والكهرباء
إنتاج 3000 واط من مدخل 176 ~ 300 فولت كثافة طاقة عالية في عامل شكل 1 يو
-40 درجة مئوية إلى +75 درجة مئوية نطاق التشغيل
≥0.99 عامل طاقة و ≤5% THD التشغيل الصديق للشبكة مع الحد الأدنى من التشوه الهارموني
المواصفاتمن 18kw 96% كفاءة نظام الطاقة للاتصالات
| النوع | ET48300-M5S65 | |||
| النظام | البعد | 482.6 ((W) * 350.0 ((D) * 5U ((H) | ||
| الوزن | ≤25kg (بدون مُستقيمات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | تثبيت على رف 19 بوصة أو داخل الخزانة | |||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |||
| مستوى الحماية | IP20 | |||
| التكييف التوزيع |
وضع الإدخال | 220VAC 125A / 2P (دعم خط حي مزدوج) | ||
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |||
|
وحدة تحكم التيار المتردد
|
20kA/40kA، 8/20μs | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
| الحد الأقصى للقدرة | 18kW ((6*3kw ، N + 1 إضافية) | |||
| أجهزة قطع البطاريات | 2*125A/1P | |||
| أجهزة كسر الحمولة |
LLVD: 2*63A/1P+4*100A*1P BLVD: 3*16A/1P+3*32A/1P |
|||
| SPD DC |
10kA/20kA، 8/20μs |
|||
| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176~300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | مدخل الإشارة | 3 AI (3 درجة حرارة محيطية) ، 7 DI | ||
| مخرج الإنذار | 6 الاتصال الجاف | |||
| ميناء الاتصال | RS232/485، SNMP | |||
| وضع العرض | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||

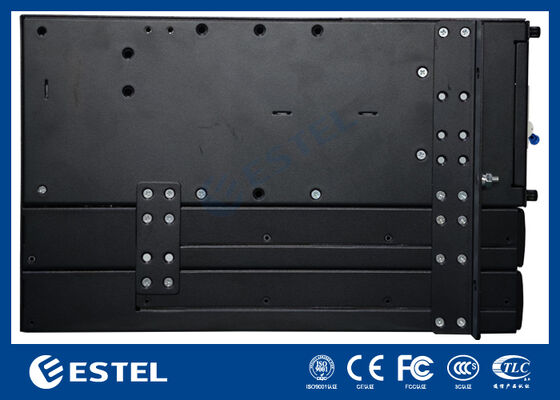

الهيكل الجانبيمن 18kw 96% كفاءة نظام الطاقة للاتصالات

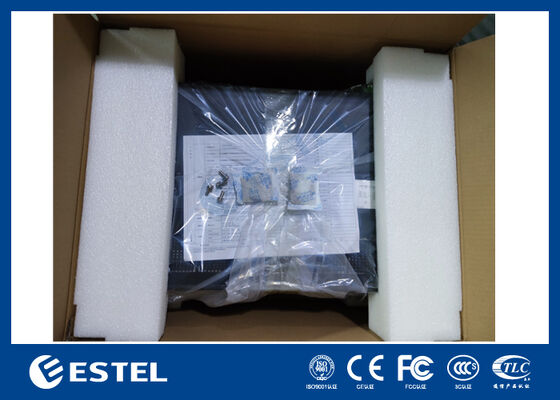

حزمة من 18 كيلوواط 96% كفاءة نظام الطاقة الاتصالات
