ET48100P5E22 نظام توزيع الطاقة DC المثبت على حامل لشبكات الاتصالات مع 8 مخرجات تغذية ومدخلين للبطارية ومراقبة متكاملة
وصف المنتج لنظام توزيع الطاقة DC

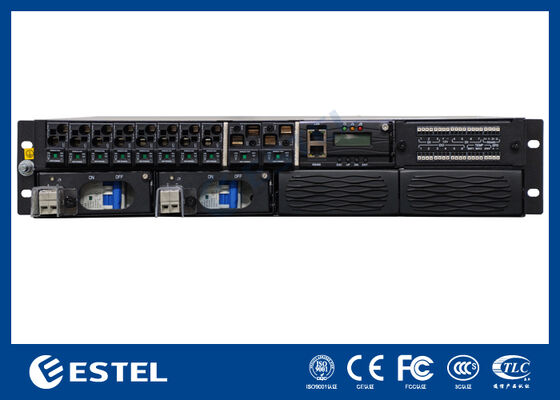

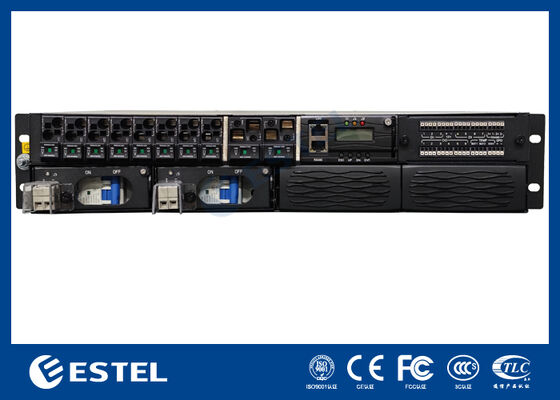

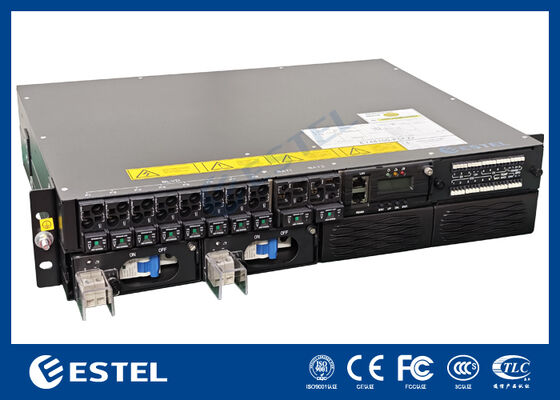

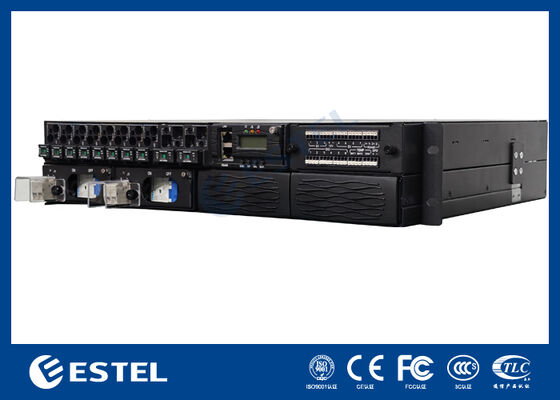

ET48100-P5E22 عبارة عن نظام توزيع طاقة تيار مستمر مثبت على حامل مصمم لخزائن الاتصالات ومواقع الاتصالات وغرف معدات الشبكات التي تتطلب توزيعًا مركزيًا للتيار المستمر والوصول إلى البطارية والمراقبة عن بعد. استنادًا إلى صور المنتج، يتميز النظام بهيكل أفقي مدمج، وتخطيط أسلاك الوصول الأمامي ووحدة التحكم المدمجة، مما يجعله مناسبًا لتركيب الخزانة حيث تكون كفاءة المساحة وراحة الخدمة مهمة. تنقسم اللوحة الأمامية بوضوح إلى منطقة إخراج وحدة التغذية، ومنطقة إدخال البطارية، ومنطقة التحكم والاتصال، ومنطقة طرفية التنبيه/الإشارة، مما يسمح بسهولة التركيب وتحديد الدائرة وصيانتها.
الميزات الرئيسية لنظام توزيع الطاقة DC
• النموذج المحدد على الملصق العلوي: ET48100-P5E22
• هيكل مدمج مثبت على حامل لتكامل خزانة الاتصالات
• 8 مواضع لوحدة تغذية التيار المستمر محددة من F1 إلى F8
• منفذا إدخال للبطارية يحملان علامة BAT1 وBAT2
• تم وضع علامة على موضع BLVD واحد على منطقة التوزيع الأمامية
• وحدة تحكم متكاملة مع شاشة LCD ومصابيح LED للحالة ومفاتيح التشغيل
• منافذ اتصال مدمجة تتضمن منفذ LAN واحد ومنفذ RS485 واحد
• كتلة طرفية منفصلة للإشارة لتوصيلات DI وDO ودرجة الحرارة والبطارية والبيئة
• تصميم الوصول الأمامي لتبسيط الأسلاك والفحص والصيانة
المواصفات الفنية لنظام توزيع الطاقة DC
|
غرض |
مواصفة |
|
نموذج |
ET48100-P5E22 |
|
نوع المنتج |
نظام توزيع الطاقة DC المثبت على الرف |
|
نوع التثبيت |
تركيب رف / خزانة أفقية |
|
هيكل الضميمة |
هيكل معدني منخفض المستوى مع تصميم للوصول الأمامي |
|
كمية إخراج المغذية |
8 طرق للتغذية، تحمل علامة F1 – F8 |
|
كمية إدخال البطارية |
مدخلين للبطارية، يحملان علامة BAT1 وBAT2 |
|
تحميل تسمية قطع الاتصال |
تم وضع علامة على موضع واحد BLVD |
|
عرض وحدة التحكم |
شاشة LCD مدمجة على اللوحة الأمامية |
|
مفاتيح التحكم |
4 مفاتيح: ESC، UP، DN، ENT |
|
مؤشرات LED لحالة وحدة التحكم |
4 مؤشرات أمامية مرئية فوق الشاشة |
|
منفذ الشبكة |
1 × منفذ لان |
|
منفذ الاتصالات التسلسلية |
1 × منفذ RS485 |
|
محطة الإدخال الرقمي |
7 محطات DI، المسمى DI 1–7 |
|
محطة الإخراج الرقمي |
6 محطات DO، المسمى DO 1–6 |
|
وضع علامات الإشارة المساعدة |
تتضمن العلامات الطرفية 12V، وTEMP، وBAT1، وBAT2، وENV، وSPD |
|
محطة إشارة RS485 إضافية |
تم وضع علامة RS485+ / RS485- على كتلة طرفية الإشارة |
|
تخطيط التوزيع الأمامي |
وحدة التغذية والبطارية ووحدة التحكم والأقسام الطرفية مدمجة في لوحة أمامية واحدة |
|
الوصول الميكانيكي |
تشغيل وصيانة الجانب الأمامي |
|
تصاعد بين قوسين |
آذان الرف متوفرة على جانبي الهيكل |
|
طلب |
خزائن الاتصالات وغرف الاتصالات ومواقع النقل وأنظمة النسخ الاحتياطي والتوزيع DC |
إرشادات التشغيل لنظام توزيع الطاقة DC
-
قم بتثبيت ET48100-P5E22 في حامل أو خزانة قياسية باستخدام دعامات التثبيت الجانبية.
-
ربط دوائر التغذية من خلال قسم التوزيع الأمامي المسمى F1 إلى F8 حسب تصميم المشروع.
-
قم بتوصيل سلاسل البطارية من خلال موضعي BAT1 وBAT2 وتحقق من القطبية الصحيحة قبل التشغيل.
-
استخدم واجهة LAN أو RS485 لتوصيل النظام بمنصة مراقبة للإشراف على الحالة والإبلاغ عن الإنذارات.
-
قم بتوصيل الإشارات الخارجية من خلال الكتلة الطرفية وفقًا لعلامات DI وDO وTEMP وBAT وENV.
-
