تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 482.6 (عرض) * 350.0 (عمق) * 6 ش (ارتفاع) | وزن: | ≥30 كجم (بدون مقومات) |
|---|---|---|---|
| قوة المقوم: | 30 كيلو واط | وحدة المعدل: | 10*3 كيلو واط |
| سنمب: | يدعم | RS485: | يدعم |
| قابلة للتخصيص: | نعم | طَرد: | كرتون/حالة خشبية |
| إبراز: | نظام طاقة الاتصالات AC48V مع SNMP,نظام طاقة متواصل 750A لمحطات القاعدة,نظام طاقة الاتصالات المدعوم RS485,750A DC power system for base stations,RS485 supported telecom power system |
||
لمحة عامة عن المنتج

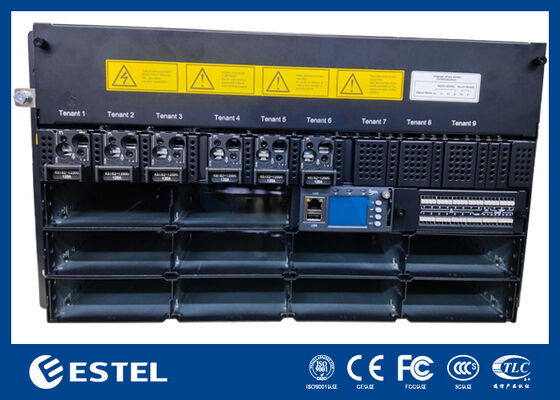

نظام الطاقة المترددة المترددة ET48750-M7E106 هو منصة تحويل الطاقة ذات القدرة العالية، مصممة لعقد الاتصالات الأساسية، ومراكز البيانات واسعة النطاق،والمرافق الصناعية ذات الأهمية المهمة حيث استمرارية الطاقة ضرورية. يتواصل عبر وحدات الطرف المهيكلة على شكل L1 × 3 ، L2 × 2 ، L3 × 2 ، و N × 6 لدعم مدخلات التيار المتردد. يوفر النظام مخرجًا مترددًا يمكن ضبطه بدقة من 43VDC إلى 58VDC ،مع نقطة إعداد الاسمية 53.5VDC. يتم تصنيفها عند طاقة الخروج الكاملة 30kW، وتحافظ على كفاءة التحويل فوق 96٪ حتى تحت الحمل الثقيل، مما يقلل بشكل كبير من خسائر الطاقة والنفقات التشغيلية.

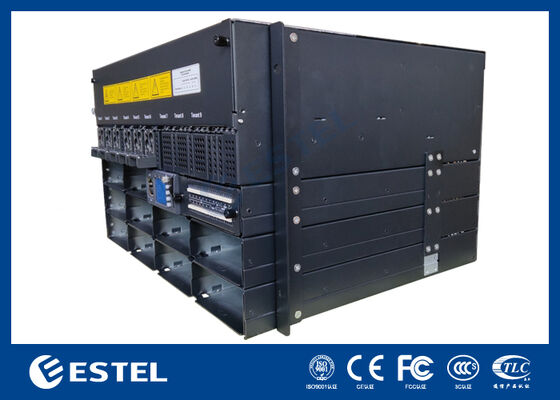

الهندسة المعمارية هي وحدات كاملة ومتسامحة مع الأخطاء ، وتدعم ما يصل إلى عشرة وحدات محاكاة قابلة للتبديل الساخن 3000W في مخطط N + 1 أو أعلى.كل وحدة مُستقيم تزن أقل من 2 كجم وتستفيد من تبريد الهواء القسري إلى جانب تصحيح عامل الطاقة المتقدم (≥0.99) وانحرافات هارمونية منخفضة جداً (THDi ≤ 5٪) ، مما يضمن تشغيل صديق للشبكة وجودة طاقة ثابتة.النظام بأكمله يقع في هيكل 6U عالية بنيت لتناسب رفوف 19 بوصة القياسيةصيانة الموصول الأمامي المباشر وتوجيه الكابلات العلوية تبسط التثبيت والخدمة الميدانية.بينما الحجرة المصنفة IP20 تحمي من الاتصال العرضي والدخول من الأجسام الغريبة الصلبة.

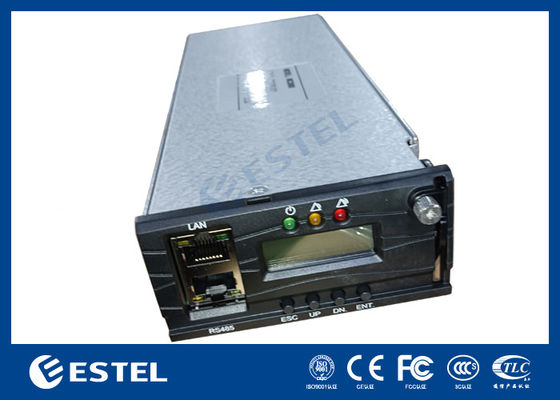

يتم إدارة توزيع الطاقة من خلال لوحة متواصلة متكاملة تدعم كل من LLVD (انقطاع الشحن منخفض الجهد) و BLVD (انقطاع البطارية منخفض الجهد) ،يسمح بتفريغ الحمولة ذات الأولوية ومدة تشغيل البطارية الممتدة أثناء انقطاع التياريتم التعامل مع استخبارات النظام بواسطة وحدة تحكم مخصصة مجهزة بأربعة مدخلات أجهزة استشعار تناظرية، وثمانية مدخلات حالة رقمية، وسبع إرسالات إنذار قابلة للبرمجة.يتم تمكين الإدارة عن بعد شاملة عبر RS232، RS485، و SNMP، مما يمنح المشغلين الرؤية الكاملة والتحكم في معايير الطاقة والإنذارات وحالة المكيف.يتم تسهيل التكوين المحلي والرصد في الوقت الحقيقي من خلال شاشة LCD متكاملة في اللوحة الأمامية.
مصممة للتنفيذ في بيئات متطلبة جسدياًيعمل النظام بشكل مستمر عبر نطاق درجة حرارة البيئة من 40 °C إلى + 65 °C ويتحمل الرطوبة النسبية من 5٪ إلى 95٪ (غير مكثفة)كما أنه يوفر طاقة إخراج كاملة دون انخفاض في ارتفاعات تصل إلى 3000 متر.الـ ET48750-M7E106 يوفرالبنية التحتية للطاقة المتواصلة المستقبلية للتطبيقات التي لا تكون فيها فترات التوقف مكلفة فحسب ولكن غير مقبولة من الناحية التشغيلية.
| النوع | ET48750 | |||
| النظام | البعد | 482.6 ((W) * 350.0 ((D) * 6U ((H) | ||
| الوزن | ≤30kg (بدون مُستقيمات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | مثبت على رف 19 بوصة | |||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |||
| مستوى الحماية | IP20 | |||
| التكييف التوزيع |
وضع الإدخال | المحطة bloL1 × 3، L2 × 2، L3 × 2، و N × 6 | ||
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
| الحد الأقصى للقدرة | 30kw ((10*3000w ، N + 1 إضافية) | |||
| أجهزة قطع البطاريات | أشرطة الحافلات RTN+ BATT | |||
| أجهزة كسر الحمولة |
LLVD: مفكّك الدوائر 6*125A/1PN + 3*≤125A/1PN (المواقع المحجوزة) BLVD: RTN + GND-busbars |
|||

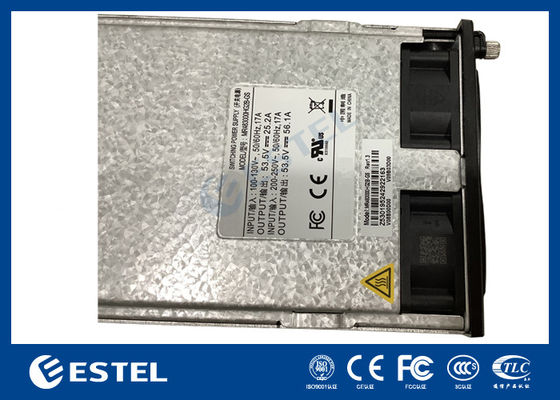

| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176~300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | مدخل الإشارة | 4 AI ((3درجة الحرارة المحيطة، 1 رطوبة) ،8 DI | ||
| مخرج الإنذار | 7 الاتصال الجاف | |||
| RS232 | نعم.. | |||
| RS485 | نعم.. | |||
| SNMP | نعم.. | |||
| وضع العرض | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||
