| البعد: | H2200mm × W750mm × D750mm | مدخلات الطاقة: | طاقة الشبكة ، الطاقة الشمسية ، مولد الديزل ، مع نسخة احتياطية من البطارية |
|---|---|---|---|
| السلطة الفرعية: | 9U ، مع وحدة التحكم | مدخلات التيار المتردد: | ثلاث مرحلة: 200 ~ 240 فولترية/346 ~ 415 فولتشر ؛ مرحلة واحدة: 200 ~ 240 فولت |
| مدخلات DG: | دعم | نظام PV: | 9kw (يمكن تخصيصها ، بحد أقصى 12 كيلوواط) |
| نظام التصحيح: | 24 كيلو واط | خرج DC: | -48 فولت تيار مستمر |
| PDU: | مع لوحة توزيع طاقة الإخراج المخصصة | تبريد: | 3000 واط |
| الصف IP: | IP55 | التعبئة والتغليف: | غلاف خشبي |
| إبراز: | نظام إمدادات الطاقة للاتصالات,نظام طاقة الاتصالات الهجين,نظام طاقة الاتصالات,Hybrid Energy Telecom Power System,Telecommunication Power System |
||
شبكة الطاقة الشمسية مولد الديزل البطارية نظام الطاقة الهجينة للاتصالات للطاقة الخارجية لموقع الاتصالات
1مقدمة
نظام طاقة الاتصالات للطاقة الهجينة ESTEL هو حل طاقة هجينة يستخدم الطاقة الشمسية ومولد الديزل (DG) وطاقة الشبكة كمصادر طاقة رئيسية لمعدات الاتصالات.
يستخدم طاقة طاقة نظيفة منخفضة التكلفة لتشكيل نظام طاقة موثوق به ، ويوفر طاقة عالية الجودة لخدمات الاتصالات الحديثة ،ومساعدة مزودي خدمات الاتصالات على توسيع أعمالهم في المناطق التي لا تملك طاقة الشبكة، أو لديها إمدادات طاقة غير مستقرة للشبكة.

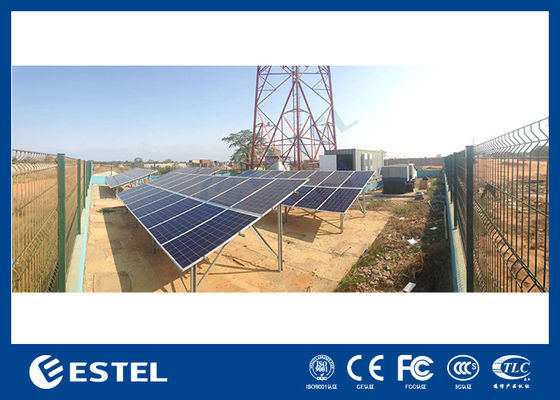

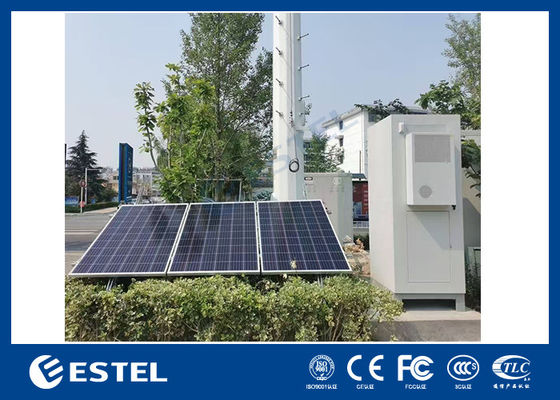

2التطبيقات
3نظام الطاقة للاتصالاتالهيكل

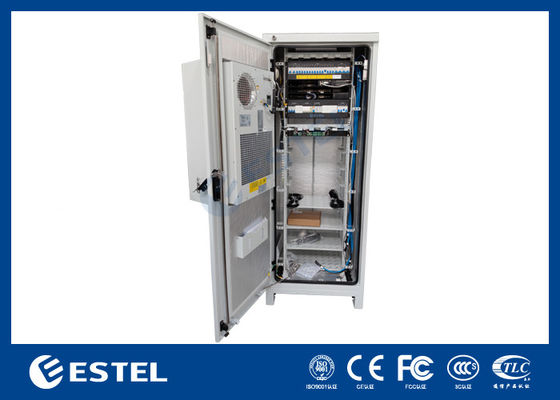

يتكون من خزانة الاتصالات الخارجية، نظام الطاقة الاتصالات، نظام التبريد، البطاريات ووحدة مراقبة البيئة وأجهزة الاستشعار.

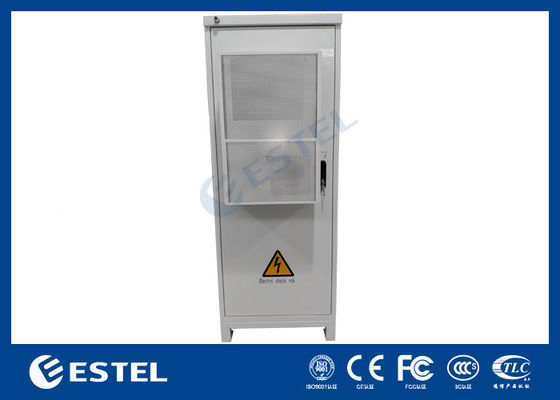

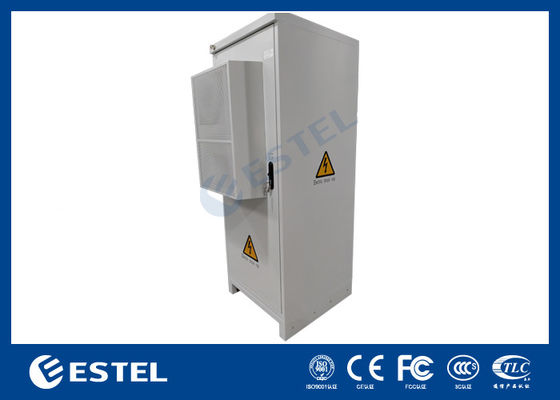

1) غرف الحجرة - الخصائص
| البند | الوصف |
| البعد الخارجي | H2200mm × W750mm × D750mm |
| الفضاء الداخلي | رف قياسي 19 بوصة، مساحة 38U |
| المواد | الفولاذ المغلف |
| العزل | مع PEF للعزل الحراري |
| الباب | باب أمامي واحد ، مع مفصل مدمج مدفون |
| قفل | قفل ثلاثي النقطة |
| توجيه الكابلات | الكابل من أسفل الخزانة |
| طلاء | طلاء مسحوق البوليستر |
| اللون | RAL7035 |
| درجة IP | IP55 |

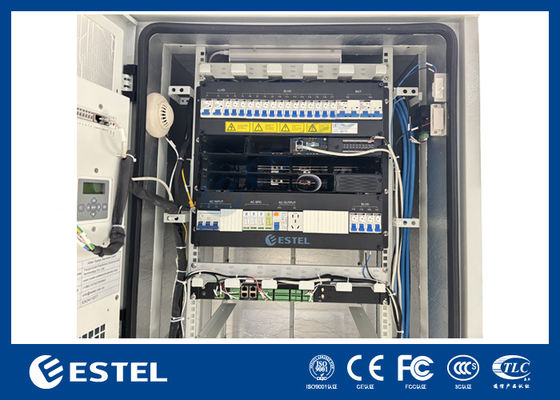

2) نظام الطاقة الاتصالات
| البند | الوصف |
| النوع | 19 قابلة للتركيب على الرف القياسي |
| الطول | 9U |
| المدخلات المترددة |
المرحلة الثالثة: 200-240 VAC/346-415 VAC واحد المرحلة: 200-240 VAC |
| MCB المدخل | 1 × 63A / 3P |
| SPD المدخل | الفئة ج (20KA/40KA) |
| النظام الفرعي المصلح | 24kW، 6 أجزاء من وحدات المُستقيم 4kW |
| النظام الفرعي للطاقة الكهروضوئية | وحدات الطاقة الشمسية منخفضة الجهد 9 كيلوواط، 3 قطعة 3 كيلوواط |
| مخرجات التيار المباشر | -53.5VDC، نطاق الجهد الخارجي: -42 إلى -58VDC |
| جهاز التحكم | MC2600 |
| حمولة MCB |
LLVD: 2×80A/1P + 2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (ملاحظة: يمكن تكوينها وفقا لمتطلبات العميل) |

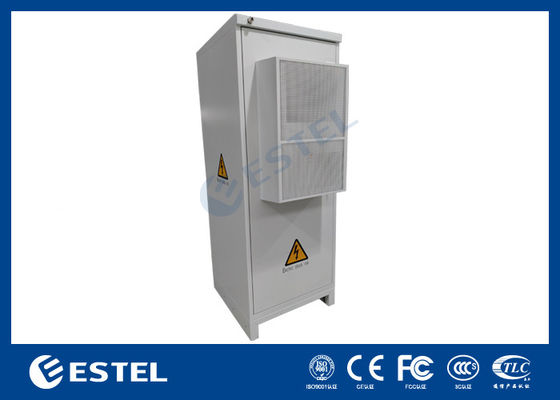

3) نظام التبريد
| البند | الوصف |
| النموذج | DC30HDNC1D |
| العلامة التجارية | Envicool |
| سعة التبريد | 2800 واط |
| قدرة التدفئة | 500 واط (اختياري) |
| استهلاك الطاقة | 870W |
| البعد الخارجي | H746mm × W446mm × D300mm (بدون شفرة) |
| إمدادات الطاقة | -48VDC |
| التواصل | RS485 |
| التثبيت | أجهزة تركيب الأبواب |
| متوافقة مع RoHS | نعم.. |
| درجة IP | IP55 |
4) البطاريات
خصائص بطارية 48V100Ah LiFePO4:
| أناتيم | المعلمات |
| النموذج | LFELI-48100 |
| القدرة القياسية (5HR) | 100 آه |
| الجهد الاسمي | 48 فولت |
| التيار النهائي للتفريغ | 40.5 فولت |
| تشغيل الجهد المحدود | 54 فولت |
| الحد الأقصى لتيار الشحن / التفريغ | 100A |
| الوزن | حوالي 40 كجم |
| الطاقة | 4800Wh |
| العرض | مع شاشة LCD |
| الحد الأقصى لعدد الاتصالات المتوازية | 15 |
| الأبعاد (W*D*H) مليمتر | 442*450*132 |
| الحياة المصممة | عشرون سنة |
| عمر الدورة | 6000 دورة |
| فئة IP | IP30 |
| مادة القضية | الـ SPCC |
| درجة حرارة العمل |
شحن: من 0 إلى +45 درجة مئوية التفريغ: -10 إلى +55 درجة مئوية تخزين: -20 إلى +60 درجة مئوية |
| المحطة | M6 |
| كونتجدول التفريغ الحالي (أمبير) عند 25 درجة مئوية | |||||
|
الجهد / الوقت |
1 ساعة | ساعتين | ثلاث ساعات | الساعة الخامسة | الساعة العاشرة |
| تشغيل الجهد في نهاية التفريغ | 100A | 50A | 33.3أ | 20A | 10A |
| جدول تفريغ الطاقة الثابتة (وات) عند 25 درجة مئوية | |||||
|
الجهد / الوقت |
1 ساعة | ساعتين | ثلاث ساعات | الساعة الخامسة | الساعة العاشرة |
| تشغيل الجهد في نهاية التفريغ | 4800 واط | 2400 واط | 1600 واط | 960W | 480 واط |
5) وحدة مراقبة البيئة
وحدة مراقبة البيئة (FSU) هي جهاز FSU عالي الأداء منخفض التكلفة (وحدة مراقبة الميدان) يدمج وحدة اكتساب البيانات ومعالجة البروتوكولات الذكية والاتصالات.
كجهاز تحكم ذكي في كل محطة اتصالات أو محطة قاعدة في نظام إمدادات الطاقة ومراقبة البيئةتصل FSU إلى أجهزة استشعار مختلفة للحصول على مختلف بيانات البيئة وحالة الأجهزة غير الذكية وتتواصل مع الأجهزة الذكية (بما في ذلك مصدر الطاقة للاتصالات)، بطارية الليثيوم BMS، مكيف الهواء، وما إلى ذلك) عبر RS232/485، Modbus أو أنواع أخرى من واجهة الاتصال.FSU التقاط البيانات التالية في الوقت الحقيقي وتسليمها إلى مركز المراقبة عن بعد عن طريق B-واجهةبروتوكول SNMP
مراقبة البيئةالرسم البياني العلمي:
6) أجهزة الاستشعار
يمكن دمج مجموعة واسعة من أجهزة الاستشعار في نظام الطاقة الهجينة للطاقة ESTEL ، لتوفير مراقبة عبر الإنترنت والإنذار لظروف بيئة التشغيل لنظام الطاقة.
| جهاز استشعار | الوظيفة |
| جهاز استشعار مغناطيسي للباب | مراقبة حالة فتح الباب والإنذار |
| جهاز استشعار المياه | مراقبة الغطس في المياه في الخزانة والإنذار |
| جهاز استشعار الدخان | مراقبة الدخان المحترق والإنذار |
| مستشعر درجة الحرارة والرطوبة | مراقبة درجة الحرارة والرطوبة والإنذار |
| جهاز استشعار مستوى الزيت | مراقبة مستوى الوقود والإنذار |
