نظام الطاقة المدمج لخزانة الاتصالات الخارجي ، نظام تصميم مضغوط للمكالمات
تفاصيل المنتج
نظام الطاقة لخزانة الاتصالات الخارجية
,المصلح للاتصالات
,نظام التصحيح للاتصالات
نظام الطاقة المدمج 5U
1مقدمة

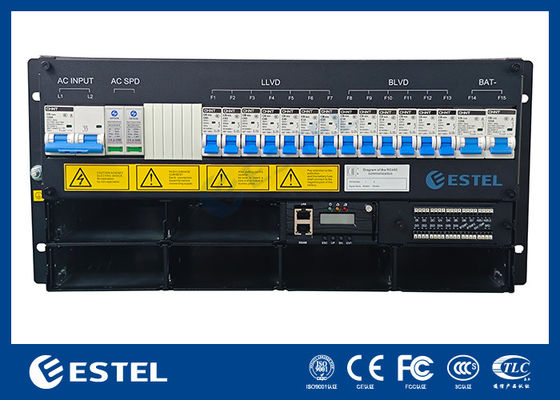

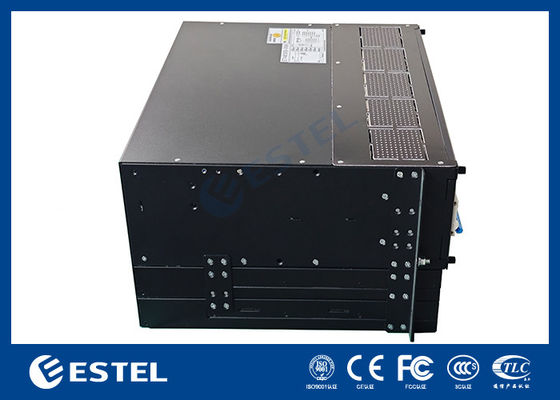

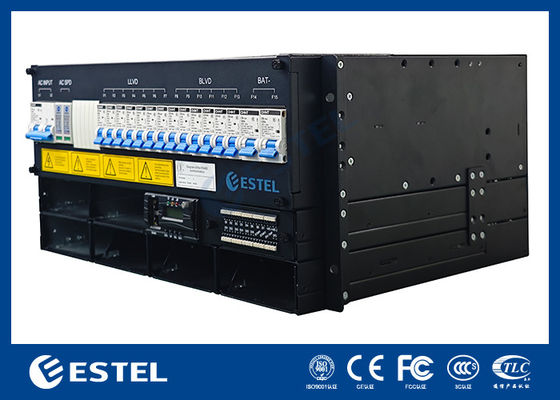

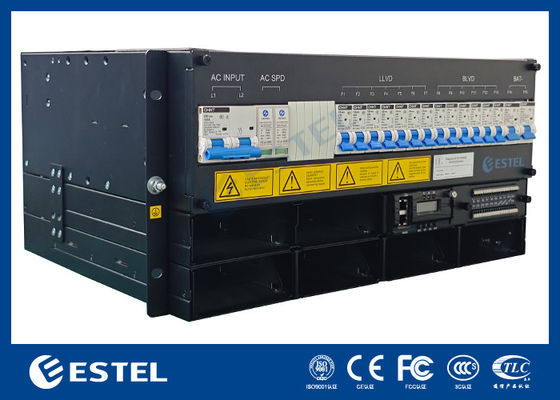

إستيل ET48300 M5E65A هو مصدر طاقة مضمن صغير جديد ، يضم تصميمًا معماريًا جديدًا يوفر حجمًا صغيرًا وكثافة طاقة عالية (تصل إلى 24 كيلوواط في 5U).هذا النظام يعطي الأولوية لمرونة العملاء.
تصميم مضغوط بطول 5U لتلبية احتياجات التطبيق الحرجة لنقل الألياف والموجات الدقيقة، جهاز الوصول، المفتاح. أقصى طاقة للنظام هي 300A ، مع AC / بطارية / محمولة MCBs.الكابلات هي الوصول الأمامي مع MCB وبار الحافلة.مصوّبات سلسلة MR48 مقترنة بجهاز التحكم MC2600 تضمن عملية آمنة وموثوقة ومرنة. ضيقة بما فيه الكفاية لمعظم الخزانات، وهي وحدة بديلة مثالية.مبنية على تكنولوجيا إستيل المثبتة، سلسلة MR48 جاهزة لتلبية متطلبات المستقبل.
الخصائص الرئيسية
- عرض قياسي 19 بوصة، متعددة الاستخدامات
- 5U تصميم مضغوط للغاية، وتوفير المساحة وتكلفة التثبيت؛
- الإدارة الذكية ، الصيانة عن بعد عبر الإنترنت ، خفض تكاليف الوصول إلى الموقع والصيانة.
- إدارة البطارية المثالية لتمديد عمر البطارية
- يوفر مجموعة متنوعة من منافذ الاتصال
- واجهة LAN/RS232/RS485، LAN-SNMP، TCP/IP لتحقيق شبكات مرنة ومراقبة عن بعد.
- ويمكن تغيير وحدة المُستقيم وجهاز التحكم على الساخن، والصيانة المريحة عبر الإنترنت.
- مجموعة واسعة من الجهد الدخالي المتردد (90 ~ 300Vac) ؛
- إدارة ذكية: الصيانة عن بعد عبر الإنترنت تقلل من زيارات الموقع وتكاليف الصيانة.
2سيناريوهات التطبيق
- توسيع الموقع
- محطة قاعدة لاسلكية
- شبكة النقل
- شبكة الاتصالات للشركات
3المواصفات
| نموذج المنتج | ET48300 M5E65A | ||
| النظام | البعد ((ملم) | 482.0 ((W) * 350 ((D) * 5U ((H) | |
| الوزن | ≤20kg (بدون مُستقيمات) | ||
| وضع التبريد | التبريد الطبيعي | ||
| وضع التثبيت | تثبيت على رف 19 بوصة أو داخل الخزانة | ||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | ||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | ||
| مستوى الحماية | IP20 | ||
| توزيع التيار المتردد | وضع الإدخال | 220Vac ((L-L) | |
| قدرة الدخول | 1 × 125A / 2P | ||
| نطاق الجهد المدخل | 90 ~ 300Vac | ||
| وحدة تحكم التيار المتردد | 20kA/40kA، 8/20μs | ||
| توزيع التيار المباشر | الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | |
| الحد الأقصى للقدرة | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| أجهزة قطع البطاريات | 2 × 125A / 1P | ||
| أجهزة كسر الحمولة |
LLVD:3×63A/1P، 2×40A/1P، 2×32A/1P BLVD: 2 × 16A / 1P ، 2 × 10A / 1P ، 2 × 6A / 1P |
||
| وحدة التصحيح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | |
| الكفاءة | ≥96%@قيمة الذروة | ||
| الطاقة الاسمية | 3000W ((176~300VAC) | ||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | ||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| الوزن | ≤2kg | ||
| وضع التبريد | التبريد القسري مع المروحة | ||
|
جهاز التحكم
|
مدخل الإشارة | 4 AI (حرارة البطارية 3 ، حرارة المحيط 1) ، 6 DI (SPD ، 6 DI شائعة) | |
| مخرج الإنذار | 6 الاتصال الجاف | ||
| ميناء الاتصال | واجهة LAN/RS232/RS485، LAN-SNMP، TCP/IP | ||
| وضع العرض | شاشة LCD | ||
| البيئة | درجة حرارة العمل | -40°C~+75°C (عند العمل في الحمل الكامل، درجة الحرارة ليست أعلى من 50°C) | |
| درجة حرارة التخزين | -40°C~+75°C | ||
| رطوبة العمل | 0% ~ 95% ((غير مكثفة) | ||
| الارتفاع | 0 ~ 3000m ((إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بمقدار 1 °C مع زيادة الارتفاع بمقدار 200m.) | ||
4.نظام الطاقة المدمجالرسم البياني
5.MR483000HG2B-CS
- الكفاءة القصوى > 96%
- تحديد الطاقة من 55°C إلى 75°C
- تقييم الطاقة الخارجة عند < 176VAC
- كثافة طاقة عالية
| المدخلات المترددة | مخرجات التيار المباشر | ||
| الجهد المدخل (اسمياً) | 110VAC/220VAC | الجهد الخارجي | -42 إلى -58VDC، مقياس: -53.5VDC |
| نطاق الجهد المدخل | 85 إلى 290VAC | ذروة الكفاءة | > 96% |
| الحد الأقصى للتيار المدخل | 18A | الحد الأقصى للقدرة | 3000 واط |
| تردد الإدخال | 45 إلى 65 هرتز | الحد الأقصى للتيار الخارجي | 56.1أ |
| عامل الطاقة | ≥ 0.99 (220VAC @ 20٪ إلى 100٪ تحميل) | THD | ≤5٪ @ 50٪ إلى 100٪ الحمل |
| التحكم والرصد | البيئة | ||
| بروتوكول الاتصال | يمكن | الكهرومغناطيسي | EN55032 الفئة B؛ EN55035؛ IEC61000-3-2؛ IEC61000-3-3 |
| مصباح LED | الخضراء الطبيعية، الصفراء، الحالة الحمراء | السلامة | إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى المواد المستخدمة. |
6.MR484000SG1-GS
l أقصى كفاءة >96.5%
إزالة الطاقة من 45°C إلى 75°C
l تصنيف الطاقة الخارجة عند < 176VAC
l كثافة طاقة عالية
| المدخلات المترددة | مخرجات التيار المباشر | ||
| الجهد المدخل (اسمياً) | 110VAC/220VAC | الجهد الخارجي | -42 إلى -58VDC، مقياس: -53.5VDC |
| نطاق الجهد المدخل | 85 إلى 290VAC | ذروة الكفاءة | >96.5% |
| الحد الأقصى للتيار المدخل | 26A | الحد الأقصى للقدرة | 4350 واط |
| تردد الإدخال | 45 إلى 65 هرتز | الحد الأقصى للتيار الخارجي | 81.3أ |
| عامل الطاقة | ≥ 0.99 (220VAC @ 20٪ إلى 100٪ تحميل) | THD | < 3% @ ≥ 50% من الحمل |
| التحكم والرصد | البيئة | ||
| بروتوكول الاتصال | يمكن | الكهرومغناطيسي | EN55032 الفئة B؛ EN55035؛ IEC61000-3-11؛ IEC61000-3-12 |
| مصباح LED | الخضراء الطبيعية، الصفراء، الحالة الحمراء | السلامة | إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى المواد المستخدمة. |
7.MC2600 جهاز التحكم
مقدمة
MC2600 هو جهاز تحكم طاقة متردد من الجيل الجديد الذي طورته شركة Megmeet. يعتمد جهاز التحكم على AR 32-bit cortex-M4CPU كمعالج رئيسي. يقدم Mc2600 العديد من الميزات والوظائف ، ويتمتع بجهاز أكثر قوة ، وأكثر استدامة.سهلة الاستخدام، وسهلة الاستخدام، وظيفة قوية لإدارة الطاقة الهجينة بما في ذلك إدارة الديزل، والبطاريات VRLA وIthium-ion والوحدات الشمسية.
الخصائص الرئيسية
- اختبار بطارية أوتوماتيكي بما في ذلك اختبار مخطط متقدم، اختبار ثابت واختبار قصير
- تقليل وقت التثبيت باستخدام ميزة تحميل ملفات التهيئة
- انخفاض تكاليف التشغيل بسبب توفير الطاقة
- يدير من 1 إلى 40 جهاز تصحيح
القياس
24 × قراءات الإدخال التناظرية و 9 × الرقمية بما في ذلك: جهد النظام ، تيار الحمل ، تيار البطارية ، درجة حرارة البطارية ، 8 * Dl ، 8 * D0 ، الخ
التواصل
يتواصل جهاز التحكم مع جهاز الكمبيوتر المضيف في وضعين: Rs485 و Ethernet (WEB أو SNMP).تحميل سجلات البيانات والتنبيهات التاريخ متاحة من خلال متصفح WEBالتواصل بين جهاز التحكم و المصلحات و الوحدات الشمسية يستخدم الاتصال CAN.
بروتوكول SNMP يدعم منافذ GET و SET و TRAP 4xRs485 لـ BMS البطارية أو DG أو جهاز وظيفة التمديد
سجل تاريخ الإنذار
سجل تاريخ الإنذار 1000 حدث، FlFO لتحليل النظام
سجل إعدادات النظام
1000 سجل لقراءات الجهد الخارجي وتيار الحمل، و50 سجل لقراءات اختبار البطارية التاريخية
شاشة LCD&LED
عرض شاشة LCD 128 × 32 لتحديد حالة الوصول والإنذارات وإعدادات المستخدم ؛ المصابيح LED الخضراء / الصفراء / الحمراء تشير إلى حالة التشغيل والإنذارات
إدارة البطارية
- الرسوم العائمة/الرفعة
- اختبار البطارية
- تعويض الحرارة
- توقع سعة البطارية
- انقطاع الجهد المنخفض / القفل
- درجة حرارة منخفضة / عالية
- قطع الاتصال
إدارة البطارية
- إدارة العديد من ميكميتريكتيفير و/أو وحدات الطاقة الشمسية في نظام واحد
- معادلة وقت تشغيل المباشر ل
- تحسين العمر
- تحسين عدد النشطاء
- مُصَوِّبات لأعلى كفاءة
الإنذارات/الأحداث
- إنذار SPD
- إنذار مدخل رقمي
- إنذار فيوز الحمل
- إنذار الوضع اليدوي
- عدم التوازن الحالي
- إنذار درجة الحرارة المحيطة
- فصل الحمولة
- فشل الطاقة المتغيرة
- إنذار فيوز البطارية
- تفريغ البطارية
- اختبار البطارية فشل
- عدم توازن البطارية
- قطع البطارية
- خطأ في مستشعر درجة حرارة البطارية
- إنذار درجة حرارة البطارية
- BMS الاتصال
- فشل مدخل التيار المتردد للمصلح
- خطأ المصلح
- عيب في مروحة المصلح
- حماية المصلح نشطة
- حالة تشغيل / إيقاف تشغيل جهاز التصحيح
- فشل الاتصال بالمصلح
- وضع توفير الطاقة في النظام
- انقطاع وضع توفير الطاقة
- فشل الاتصال بالوحدة الشمسية
- عيب في الوحدة الشمسية
- خطأ في مروحة الوحدة الشمسية
- حماية الوحدة الشمسية نشطة
- حالة تشغيل و إطفاء الوحدة الشمسية
- فشل مدخل الوحدة الشمسية
- التيار المتردد فوق الجهد وتحت الجهد
- التيار المباشر فوق الجهد وتحت الجهد
8.MC2900 جهاز التحكم
مقدمة
ماك 2900 هو أحدث جيل من وحدة التحكم في الطاقة المترددة التي طورتها ميغميت. وهو يعتمد على وحدة المعالجة المركزية ARM Cortex-A8 و 256Nflash و 512M SRAM ونظام التشغيل لينكس. يقدم ماك 2900 نظامًا تشغيلًا أكثر قوة وسهولة الاستخدام.,واجهة سهلة الاستخدام: يوفر جهاز التحكم وظيفة إدارة جهاز المباشرة، ووحدة الطاقة الشمسية، ووحدة الرياح، ووحدة Dc/Dc، ووحدة HVDC الديزل، وبطارية VRLA وبطارية ليثيوم أيون.
الخصائص الرئيسية
- lpv4 ثابت/DHCP، lpv6 ثابت/DHCP، TCP/IP، UDP، HTTPS، SNMP V1/V2C/V3
- شاشة LCD متعددة اللغات وعرض الويب
- تحديث برنامج التحكم الثابت عبر USB/WEB/WIFl/bluetooth
- يدير من 1 إلى 48 جهاز تصحيح
القياس
22 × قراءات الإدخال التناظرية و 12 × الرقمية بما في ذلك: فولتاج النظام، تيار الحمل، تيار البطارية، درجة حرارة البطارية، درجة حرارة البيئة، الرطوبة المحيطة، 12 * Dl. 8 * DO.
التواصل
يتواصل المتحكم مع الكمبيوتر المضيف في وضعين: Rs485 وإيثيرنت (TcP/p، UDp، https وSNMp).تحميل تاريخ التشغيل وتاريخ الإنذار متاح في متصفح WEBالتواصل بين جهاز التحكم والمصلحين والوحدات الشمسية يستخدم الاتصالات CAN.
بروتوكول SNMP يدعم منافذ GET و SET و TRAP 4xRS485 لـ BMS البطارية أو DG أو لوحات وظيفة التمديد
سجل تاريخ الإنذار
200000 إنذار تاريخ و 100000 حدث تاريخ
سجل إعدادات النظام
5000 سجل اختبار البطارية، 5000 سجل شحن البطارية، 5000 سجل تفريغ البطارية، 5000 سجل تشغيل DG
شاشة LCD&LED
شاشة LCD 128 × 160 للوصول إلى ظروف التشغيل الحالية والأنذارات وإعدادات المستخدم؛ مصباح LED أخضر / أصفر / أحمر يشير إلى حالة التشغيل والأنذارات
جمع وإدارة
- المصلح،وحدة الطاقة الشمسية،وحدة الرياح،وحدة التيار المتردد/حلقة التيار المتردد،وحدة التيار المتردد/حلقة التيار المتردد،بيانات الوحدة HVDC
- مجموعة البطاريات الليثيومية من نارادا و شوتو
- بطارية الليثيوم لأي بروتوكول modbus/YDT-1363 على أساس واجهة RS485 أو CAN
- جيانغسو يااو البطارية التفتيش والإستحواذ
- جمع البيانات من عداد التيار المتردد الذكي أو لوحة قياس التيار المتردد التي تم تطويرها بنفسك
- جمع بيانات عداد التيار المباشر الذكيجمع بيانات DG الذكية وإدارتها
- جمع وإدارة بيانات ATS الذكيةجمع وإدارة بيانات المناخجمع وإدارة بيانات CB الذكية
- حساب الطاقة
إدارة البطارية
إدارة الحمولة والطوافة
إدارة الحد الأقصى للطاقة
تعويض الحرارة
I LVD
إختبار البطارية
1 محاسبة الجهد في النقطة الوسطى
إرتفاع الحد
إدارة بطارية الليثيوم
أنا أغير حسب سعة البطارية
أنا أغير حسب فولتاج البطارية
اختبار DG
1 حساب الوقود المتبقي
إدارة أولويات إدخال الطاقة
إدارة توفير الطاقة
تدوير المصلح
الإنذارات/الأحداث
- إنذار SPD
- إنذار مدخل رقمي
- إنذار فيوز الحمل
- إنذار الوضع اليدوي
- عدم التوازن الحالي
- إنذار درجة الحرارة المحيطة
- فصل الحمولة
- فشل الطاقة المتغيرة
- إنذار فيوز البطارية
- تفريغ البطارية
- اختبار البطارية فشل
- عدم توازن البطارية
- قطع البطارية
- خطأ في مستشعر درجة حرارة البطارية
- إنذار درجة حرارة البطارية
- فشل الاتصال
- فشل مدخل التيار المتردد للمصلح
- خطأ المصلح
- عيب في مروحة المصلح
- حماية المصلح نشطة
- حالة تشغيل / إيقاف تشغيل جهاز التصحيح
- فشل الاتصال بالمصلح
- وضع توفير الطاقة في النظام
- انقطاع وضع توفير الطاقة
- فشل الاتصال بالوحدة الشمسية
- عيب في الوحدة الشمسية
- خطأ في مروحة الوحدة الشمسية
- حماية الوحدة الشمسية نشطة
- حالة تشغيل و إطفاء الوحدة الشمسية
- فشل مدخل الوحدة الشمسية
- التيار المتردد فوق الجهد وتحت الجهد
- التيار المباشر فوق الجهد وتحت الجهد
-
