MR483000HG2B-GS 48V 3000W وحدة المصلح عالية الكفاءة متبادل الساخن نطاق مدخل واسع 85 290VAC
تفاصيل المنتج
48 فولت 3000 واط وحدة تصحيح
,طاقة الاتصالات المبدلة بالساخنة
,مُصلح نطاق دخول واسع
MR483000HG2B-GS 48V 3000W وحدة المصلح عالية الكفاءة متبادل الساخن نطاق مدخل واسع 85 290VAC
MR483000HG2B-GS هو جهاز إمدادات الطاقة الذي يحول الجهد المتردد القياسي إلى 48Vdc مستقرة
نظام إمدادات الطاقة للاتصال
لتحقيق قدرة حمولة أكبر ، يمكن توصيل وحدات المباشرة بالتوازي ، أو يمكن استخدام وحدة مراقبة مستقلة إضافية للتحكم الذكي.
وحدة المُستقيم هي وحدة وحدات قابلة للتوصيل مصممة لتكون متوافقة مع الرفوف والخزانات.

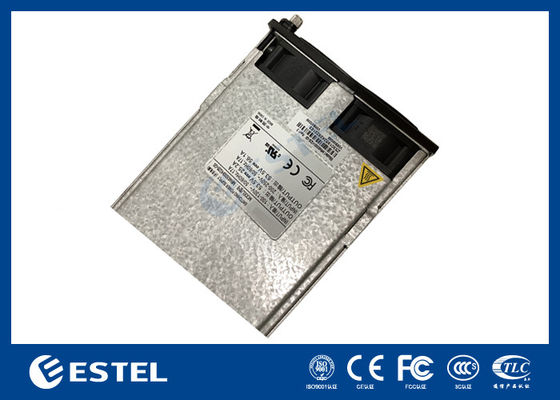

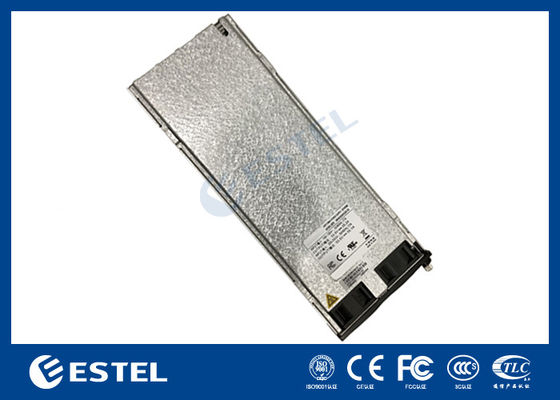

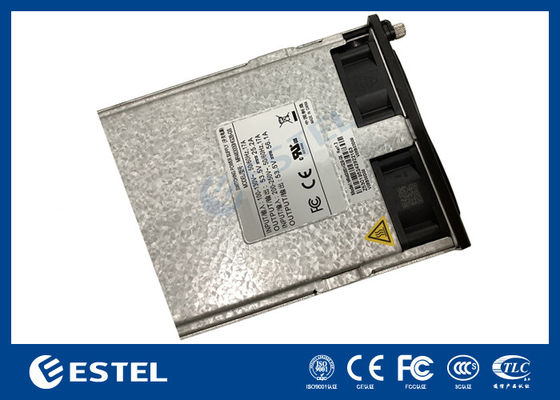

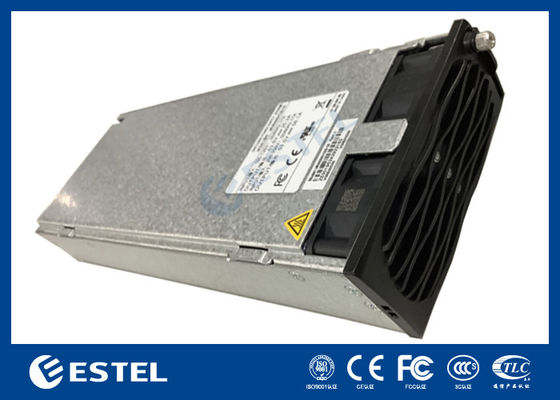

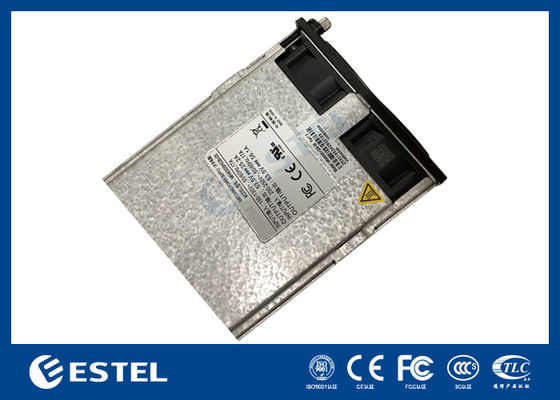

ظهور نظام الطاقة للاتصالات
إدخال وحدات نظام الطاقة للاتصالات
|
الموثوقية |
|
|
MTBF |
>500000 ساعة (25 درجة مئوية) |
|
السمع الضوضاء |
|
|
المواصفات |
≤ 55dB ((A) (40 درجة مئوية) |
وصف واجهة نظام الطاقة للاتصالات
تعريف الإصبع الذهبي للوحدةمن نظام الطاقة للاتصالات
|
الدبوس الرقم |
وصف وظيفة الدبوس |
|
1,2 |
إنتاج 48 فولت |
|
3,4 |
الشحن المسبق |
|
5,6 |
48 فولت + |
|
7 |
سلك العنوان المجموعي للمصحح |
|
8 |
سلك العنوان الداخلي للمصطف |
|
13 |
CANL |
|
14 |
CANH |
|
31,32 |
أرضية حماية الوحدة |
|
33,34 |
مدخلات محايدة للاتجاه المتردد ((N) |
إدخال لوحة وحدات نظام الطاقة للاتصالات
وصف أضواء مؤشرات وحدة المصلحمن نظام الطاقة للاتصالات
|
مؤشر |
مؤشر اللون |
الوضع |
وصف الوضع |
الحل المقترح |
|
القوة مؤشر |
أخضر |
على |
مدخل وحدة التيار المتردد طبيعي |
الحالة الطبيعية، لا يتطلب أي عمل |
|
أطفئ |
مدخل التيار المتردد للوحدة غير طبيعي (لا توجد طاقة دخول إمدادات الطاقة، إمدادات الطاقة المدخلة فوق الجهد انخفاض الجهد الخ |
تحقق مما إذا كان المدخل طبيعيا، إذا كان المدخل طبيعيا، واستبدال وحدة المكيف |
||
|
4 هرتز يلمع (4 مرات/ثانية) |
حالة الاستفسار اليدوي |
الحالة الطبيعية، لا يتطلب أي عمل |
||
|
إنذار مؤشر |
أصفر |
أطفئ |
لا يوجد إنذار غير طبيعي |
الحالة الطبيعية، لا يتطلب أي عمل |
|
على |
إنذار الحرارة (درجة حرارة الغرفة تتجاوز 65 درجة مئوية) إيقاف التشغيل عند ارتفاع درجة الحرارة) |
تحقق مما إذا كان التهوية يتم حجب الوحدة وما إذا كانت درجة حرارة البيئة طبيعية |
||
|
إيقاف النوم (عندما تكون الوحدة في حالة سكر) إيقاف، مؤشر الحماية فقط يعمل، الوحدة لا تبلغ عن إنذار) |
الحالة الطبيعية، لا يتطلب أي عمل |
|||
|
290فاكس الجهد < 300Vac |
تحقق ما إذا كان الجهد المدخل طبيعي |
|||
|
الحد من التيار في الوحدة |
الحالة الطبيعية، لا يتطلب أي عمل |
|||
|
4 هرتز يلمع (4 مرات/ثانية) |
خطأ في عنوان أجهزة الوحدة |
تحقق مما إذا كانت الوحدة تم إدخالها في مكانها وقفل |
||
|
0.5 هرتز يلمع (1 مرات/2s) |
الاتصال بين الوحدة والخارج مقطوع |
استبدال وحدة المصلح أو وحدة المراقبة: تحقق من وجود أخطاء في سلك حافلة CAN لنظام الطاقة |
||
|
مؤشر خطأ |
أحمر |
أطفئ |
لا يوجد إنذار غير طبيعي |
الحالة الطبيعية، لا يتطلب أي عمل |
|
على |
المخرج مغلق بسبب زيادة في الجهد أو عدم إدخال الوحدة في مكانها |
فصل وحدة المباشر، وانتظر لأكثر من 1 دقيقة، ثم إدخالها |
||
|
عدم وجود مخرج ناتج عن خطأ داخلي للوحدة المباشرة |
استبدال وحدة المُستقيم |
-
