تفاصيل المنتج:
شروط الدفع والشحن:
|
| وضع الإدخال: | مدخلات أحادية الطور سلكين | الجهد المدخل: | 85VAC إلى 300VAC |
|---|---|---|---|
| المدخلات الاسمية: | 100VAC إلى 120VAC 200VAC إلى 240VAC | نطاق التردد: | 45Hz-66Hz |
| أقصى تيار الإدخال: | ≤24A | تصاعد التيار: | تلبية المعايير: ETSI300132-3 |
| الكفاءة: | ≥96.6٪@peak قيمة | عامل القوى: | ≥0.99@220vac 20-100 ٪ تحميل |

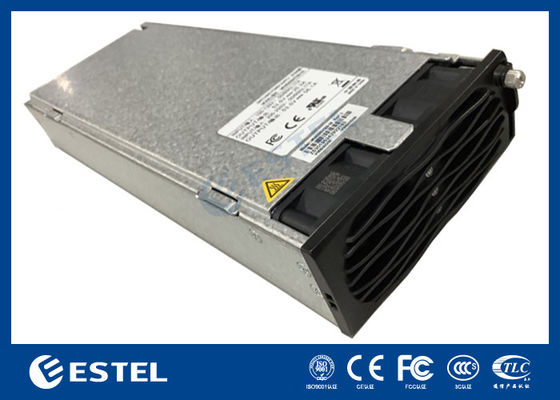

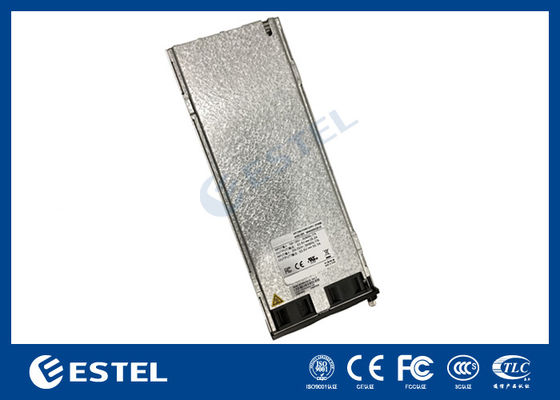

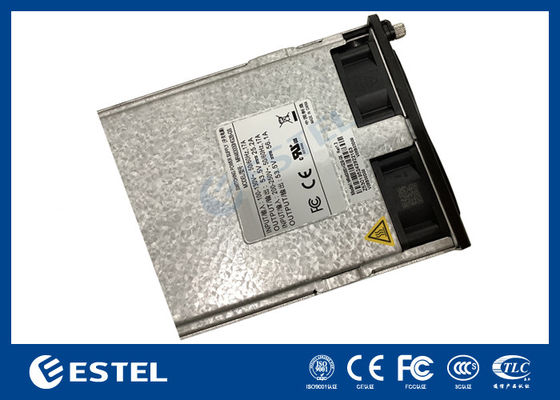

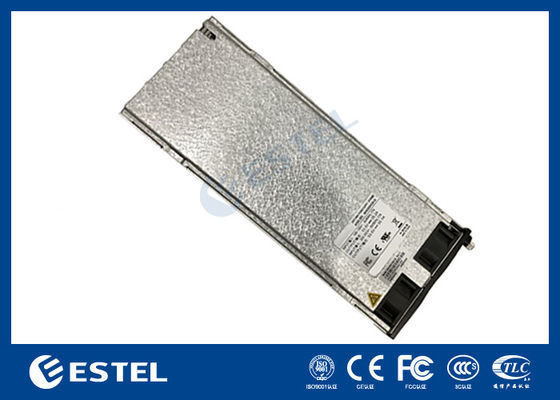

MR484000SG1 75A وحدة طاقة الاتصالات عالية الكفاءة 96 في المئة كفاءة مدخل واسع 85 300VAC قابل للتبادل الساخن
1المواصفات الكهربائية
1.1 خصائص المدخلات
| وضع الإدخال | مدخل ثنائي الأسلاك أحادي المرحلة |
| الجهد المدخل | 85 فاكس إلى 300 فاكس |
| الجهد المدخل الاسمي | 110Vac / 220Vac |
| المدخلات الاسمية | من 100 فولت إلى 120 فولت من 200 فولت إلى 240 فولت |
| نطاق التردد | 45 هرتز إلى 66 هرتز |
| الحد الأقصى لتيار المدخل | ≤24A |
| التيار المتزايد | تلبية المعايير: ETSI300132-3 |
| كفاءة | ≥96.6% @ القيمة القصوى |
| عامل القوة | ≥0.99@220Vac 20-100٪ الحمل |
| التيار المدخل هو THD |
< 3% @ ≥ 50% الحمل < 8% @ ≥ 20% الحمل |
| تيار التسرب | <3.5mA@264Vac |
| الطاقة الاسمية |
القوة القياسية 4000W@176ac (176Vac ¥ 300Vac فائض الطاقة 176Vac 85Vac تخفيض خطي إلى 1600W ، محدد كمنحنى حد طاقة المدخل) |
| أدخل التأمين | أجهزة التأمين من الأسلاك |
| أقصى جهد دخول | 320 فاكس ((يجب ألا يتلف مصدر الطاقة) |
| وقت الاحتفاظ بإغلاق الطاقة | 10 ثانية |
الملاحظة: 1، الحد الأدنى لجهد بدء التشغيل أقل من 95VAC.
1.2 خصائص الناتج
1.2.1 تعديل الجهد الخارجي والتيار المعدل
| الجهد الخارجي | +53.5Vdc |
| قيمة إعداد الجهد الخارجي | +53.5±0.1Vdc |
| نطاق قابل للتعديل لجهد الخروج | +42Vdc+58Vdc |
| درجة عدم التوازن في التدفق المتساوي | ≤ ± 3% |
| تأثير المصدر | ± 0.1% |
| تأثير الحمل | ± 0.5% |
| دقة التدفق المستمر | ≤ ± 0.8A |
| دقة تنظيم الجهد | ± 0.6% |
| الحد الأدنى للتيار | 0A |
| التيار الاسمي | 75A |
| ذروة التيار | 81.3أ |
| معامل الحرارة (1/°C) | ≤ ± 0.02% |
| استهلاك الطاقة في حالة الاستعداد | ≤5W |
| الحمولة السعة القصوى | 4000وF |
| الحد الأقصى لعدد التوازي | 31 |
الملاحظة: إن تنظيم التيار الخارجي وقطع الاتصال لوحدة المصلح هي كما يلي:
1) يمكن تعديل التيار الخارجي لوحدة المباشر وفقًا للقيادة الحالية. نطاق التعديل هو 1A ~ 81.3A.
2) إذا تم قطع الاتصال بين وحدة المباشرة ووحدة المراقبة لأكثر من دقيقة واحدة، فإن مخرج وحدة المباشرة سيعود تلقائيًا إلى 53.5 فولت وحالة
تدفق غير محدود
1.2.2 الناتج الموجة و الضوضاء
| ريبل و الضوضاء (ذروة-ذروة) |
| ≤200mVp-p |
الملاحظة: 1) اختبار التموج والضوضاء: يتم تعيين عرض النطاق الترددي للتموج والضوضاء عند 20 ميغاهرتز.
1.2.3 ديناميكية الإخراج الرد
|
الجهد تجاوز |
القفز المنحدر | الـ تغيير الحمل | وقت التعافي |
|
+53.5 فولت±5٪ |
0.1A/uS |
25% إلى 50% 50% - 75% |
≤200us (± 0.6%) |
| +58 فولت | 0.1A/uS | 0-100% |
/ ((لا يؤدي إلى الجهد الزائد الحماية |
ملاحظة: دورة قفزة الحمل 4 ثانية.
1.2.4 تجاوز الناتج
| الجهد الخارجي | الجهد المتجاوز | |
| الحذاء | للعودة هو إيقاف | |
| +53.5 فولت | ≤ 1% | ≤ 1% |
ملاحظة: نطاق الحمل أثناء الاختبار: من الحد الأدنى إلى الحد الأقصى.
1.2.5 وقت تأخير انطلاق الخروج
| الجهد الخارجي | 220Vac@25°C |
| +53.5 فولت | 3S ~ 8S |
ملاحظة: وقت تأخير بدء التشغيل هو الوقت من تشغيل الطاقة المتغيرة إلى الجهد الخارجي إلى 42VDC.
1.2.6 تحويل الطاقة
| الجهد المدخل | الناتج القوة |
| 200فاكس 290فاكس | 4350 واط |
| 176 فاكس 200 فاكس | التخفيضات الخطية |
| 176فاكس | 4000 واط |
| 85 فاكس176 فاكس | التخفيضات الخطية |
| 85 فاكس | 1600 واط |
الخروج 53.5 ~ 58 فولت يعتمد على السلطة الحد الأقصى، والخروج 42 ~ 53.5 فولت يعتمد على الخصائص الخارجية والحد النسبي للطاقة
أعلاه هو المنحنى الذي يحد من أقصى طاقة الخروج وفقا لجهد المدخل.
القيم الحدودية النظرية ، والحد الفعلي سيكون له انحراف معين بسبب دقة الجهد المدخل (± 2V) ، ودقة الجهد الخارجي (± 0.6٪) ودقة التيار الخارجي (0.8A) ؛خطأ الجهد في نقطة تحويل الطاقة هو < ± 2V.
1.2.7 خصائص الإخراج
الملاحظات: أعلاه هي القيم الحدودية النظرية ، سيكون للحد الفعلي انحراف معين بسبب دقة التيار (خطأ التيار < ± 0.8A).
1.2.7 وقت تأخير انطلاق الخروج
| الجهد الخارجي | 220Vac@25°C |
| +53.5 فولت | 3S ~ 8S |
ملاحظة: وقت تأخير البدء هو الوقت من تشغيل الطاقة المتغيرة إلى الجهد الخارجي إلى 42
1.2.8 منحنى انخفاض الحرارة الزائدة
|
الـ درجة الحرارة |
الملاحظة |
| ≤ 45 درجة مئوية | مع الناتج |
| 45°C~75°C | التخفيضات الخطية |
| > 75 درجة مئوية | إيقاف التشغيل ، بعد إيقاف التشغيل منذ استعادة العودة الحرارية > |
ملاحظة:
إن المدخل أكبر من 200 فاكس، والمخرج 53.5 ~ 58 فولت يعتمد على الطاقة القياسية العليا، والمخرج 42 ~ 53.5 فولت يعتمد على الخصائص الخارجية ونسبة الحد الأقصى للطاقة.
المدخل أقل من 200 فاكس ، والمخرج 53.5 ~ 58 فولت محدود بنسبة إلى حد طاقة المدخل ؛ المخرج 42 ~ 53.5 فولت محدودة بنسبة إلى الخصائص الخارجية والحد من طاقة المدخل.
أعلاه هي القيم الحدودية النظرية ، والحد الفعلي سيكون له انحراف معين بسبب دقة درجة حرارة البيئة (± 2 °) ، دقة الجهد المدخل (± 2V) ، دقة الجهد الخارجي (± 0.6%) ودقة التيار الخارجي (0.8A) ، يكون خطأ درجة حرارة البيئة في النقطة المسجلة أقل من ± 2 درجة مئوية.
1.2.9 الجهد الضوضائي
| الجهد الضوضائي | أقصى | الملاحظة |
| الهاتف يزن ضغط الضوضاء | ≤2mV | |
| الجهد الضوضائي للنطاق العريض | ≤50mV | 3.4 150 كيلو هرتز |
| ≤20mV | 150 ∼ 30000 كيلو هرتز | |
| الجهد الصوتي المنفصل | ≤5mV | 3.4 150 كيلو هرتز |
| ≤3mV | 150~200 كيلو هرتز | |
| ≤2mV | 200-500 كيلو هرتز | |
| ≤1mV | 500~30000 كيلو هرتز |
1.3 وظيفة الحماية
1.3.1 الدوائر القصيرة للخروجهو الحماية
| الجهد الخارجي | ملاحظة |
| +53.5 فولت | الدائرة القصيرة طويلة الأمد، يمكن استعادتها تلقائيًا بعد اختفاء الدائرة القصيرة |
1.3.2 زيادة التوتر الخارجي الحماية
يمكن تقسيم حماية الإفراط في الجهد إلى حماية الإفراط في الجهد الداخلية والخارجية. نطاق خطأ الإفراط في الجهد الداخلي هو 58.5VDC ~ 60.5VDC ، والذي يمكن تعيينه عن طريق المراقبة. في حالة الفشل ، يمكن أن يتم تحديد مستوى الإفراط في الجهد.قفل الوحدةإذا كان الجهد الخارجي أكبر من 63VDC ويدوم أكثر من 500ms ، يتم قفل الوحدة. بعد دخول حالة حماية آلة القفل ، من الضروري فصل طاقة التيار المتردد أولاً ،ومن ثم تشغيل الطاقة مرة أخرىحتى تعمل الكهرباء مرة أخرى
1.3.3 الناتج تحذير من انخفاض الجهد
النطاق هو 37VDC ~ 39VDC. عندما يكون أقل من قيمة إنذار انخفاض الجهد ، فإنه سيخرج بشكل طبيعي ويبلغ عن إنذار.
1.3.4 الجهد الزائد للدخول proتيكشن
| الجهد المدخل | الملاحظة |
| 310±10 فاكس | الخروج من، ويمكن استعادة الجهد بعد الطبيعي |
| نقطة العودة > 10 فولت |
الملاحظة: يجب اختبار حماية الإفراط في الجهد عند 75A الحمل الاسمي.
1.3.5 المدخلات انخفاض الجهد الحماية
| الجهد المدخل | ملاحظة |
| 80±5Vac | الخروج من، ويمكن استعادة الجهد بعد الطبيعي |
| 80Vac-95Vac | استرداد الخروج، عودة نقطة استرداد الخروج > ؛5 فولت |
1.3.6 فوق درجة الحرارةالحماية
| الحرارة | ملاحظة |
| ≤ 45 درجة مئوية | ويمكن للوحدة أن تصدر أقصى طاقة إخراج دون حماية من زيادة درجة الحرارة، وتعمل الوحدة بشكل طبيعي |
| 45°C~75°C | يتم تخفيض طاقة الوحدة بشكل خطي إلى 2000W |
| > 75 درجة مئوية | إيقاف التشغيل، الفرق في درجة الحرارة بعد التشغيل > 10 درجة مئوية |
1.4 وظيفة الاتصال بين مُصلح وحدة المراقبة الوحدة
يتم اعتماد وضع اتصالات الحافلة CAN بين وحدة المباشر ووحدة المراقبة ، والتي تدعم ترقية إصدار البرمجيات عن بعد ، ويمكن تعيين عنوان الوحدة من خلال
لوحة العناوين
بعد انقطاع الاتصال بين وحدة المصلح والرصد لمدة دقيقة واحدة،يتم تشغيل وحدة المكيف وتعود القيم الحدودية لجهد الخروج والتيار إلى القيم الافتراضية.
يجب تصميم واجهة CAN في وحدة المكيف بشكل منفصل. مصدر الطاقة لـ CAN هو + 5VDC ، والذي يتم توفيره داخل وحدة المكيف.
المعلومات الرئيسية للمراقبة لوحدة المصلح هي كما يلي:
1) وظيفة تنظيم الجهد والتيار: لتلبية متطلبات الشحن العائم للبطارية وتلبية متطلبات تنظيم الجهد.
2) تحكم آلة التبديل من وحدة واحدة؛
3) ردود فعل معلومات الحماية والإنذار:
عيب المرافق: عيب المرافق (مدخل التيار المتردد فوق الجهد)
حماية الوحدة: إنذار درجة الحرارة.
فشل الوحدة: عدم وجود مخرج ناتج عن إيقاف تشغيل فوق الجهد أو فشل المروحة أو إيقاف تشغيل فوق درجة الحرارة أو أسباب داخلية أخرى للوحدة.
(الموديل في حالة هيبرنة وإيقاف التشغيل ، ولا يتم الإبلاغ عن فشل الطاقة من الشبكة إلى خطأ الموديل).
1.5 مصباح LED

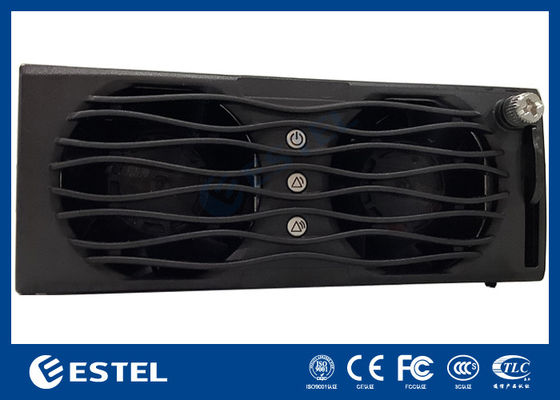

يتم تثبيت مؤشر مصدر الطاقة LED على جانب لوحة الطاقة. يتم عرض حالة الإخراج في الجدول أدناه.
| علامة إلزامية | ضوء المؤشر | عادي | غير طبيعي | سبب غير طبيعي |
| مؤشر تشغيل الطاقة | اللون | الدولة | الدولة | انقطاع الطاقة (لا مدخل تناوب، مدخل تناوب أكثر من الجهد) ، وحدة لا مخرج. |
| ضوء التحذير | أخضر | مشرق | تدمير | تحذير درجة الحرارة (درجة الحرارة المحيطة تتجاوز 65 °C ~ فوق إيقاف درجة الحرارة). إيقاف الراحة (تضيء الوحدة ضوء مؤشر الإنذار فقط ، ولا تبلغ الوحدة عن الإنذار).انقطاع الاتصال (ضوء تحذير لامع)تحذير الإفراط في الجهد المدخل، (جهد الدخول فوق 290VAC ~ حماية الإفراط في الجهد). |
| ضوء العطل | هوانغ | تدمير | مشرق | زيادة في الجهد المدخل، انخفاض في الجهد المدخل، زيادة في الجهد المدخل، زيادة في الجهد المدخل، انخفاض في الجهد المدخل، فشل المروحة، زيادة في درجة حرارة البيئة، خطأ في نوع الجهد المدخل.عينة درجة الحرارة البيئية، إدخال الجهد العالي للغاية. |
2العزل بروفور(مانس)
2.1 العزل عائق
| مدخل إلى مخرج |
فولتاج الاختبار 500VDC، مقاومة العزل ≥2M (الضغط الجوي الطبيعي، درجة حرارة الغرفة، الرطوبة النسبية < 90٪، لا وجود لتكثيف) |
| المدخلات إلى المنطقة المحمية | |
| الخروج إلى المنطقة المحمية |
2.2 مقاومة الجهد العالي
| مدخل إلى مخرج | الجهد المستمر 4240VDC1minute ≤1mA |
|
المدخلات إلى المنطقة المحمية |
الجهد المستمر 2120VDC 1 دقيقة ≤1mA |
|
الناتج إلى المنطقة المحمية |
الجهد المتردد المكافئ 710VDC 1minute ≤1mA |
ملاحظة: إذا كانت الدوائر مزودة بجهاز حماية من البرق ، فيجب إجراء اختبار الجهد بعد فتح أنبوب الفجوة الكهربائية ، وينبغي أن تكون خطوط المدخلات متصلة بشكل قصير (L&N) معًا ،وجميع خطوط الإخراج يجب أن تكون قصيرة متصلة معا.
3معايير السلامة
أمن إمدادات الطاقة يستوفي المعايير التالية:
GB4943
IEC/EN60950 IEC/EN62368-1
شهادة سلامة مصدر الطاقة:
شهادة CE (متطلبات توجيهات LVD و EMC)
