جهاز التحكم الحل النهائي لنظام طاقة الاتصالات عالية الأداء
تفاصيل المنتج

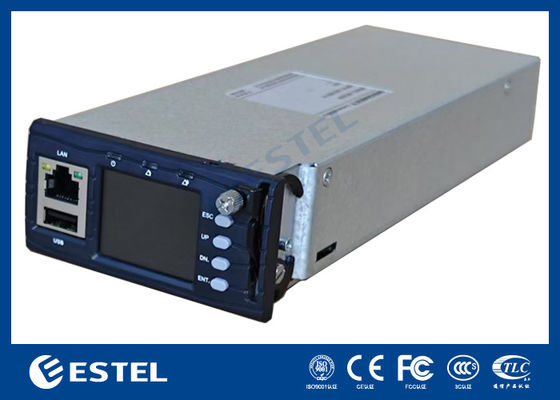

MC2900 جهاز التحكم
1مقدمة المراقب
ماك 2900 هو أحدث جيل من أجهزة تحكم الطاقة المستمرة التي تم تطويرها. وهو يعتمد على ARM Cortex-A8 CPU و 256Nflash و 512M SRAM ونظام التشغيل لينكس. يقدم ماك 2900 نظامًا تشغيلًا أكثر قوة وسهولة الاستخدام.وسهلة الاستخدام واجهةالمراقب يوفر وظيفة إدارة المصلحوحدة الطاقة الشمسية وحدة الرياح وحدة Dc/Dc وحدة HVDC وحدة الديزل و بطارية VRLA و بطارية ليثيوم أيون.
2الميزات الرئيسية للمتحكم
- lpv4 ثابت/DHCP، lpv6 ثابت/DHCP، TCP/IP، UDP، HTTPS، SNMP V1/V2C/V3
- شاشة LCD متعددة اللغات وعرض الويب
- تحديث برنامج التحكم الثابت عبر USB/WEB/WIFl/bluetooth
- يدير من 1 إلى 48 جهاز تصحيح
3قياس جهاز التحكم
22 × قراءات الإدخال التناظرية و 12 × الرقمية بما في ذلك: فولتاج النظام، تيار الحمل، تيار البطارية، درجة حرارة البطارية، درجة حرارة البيئة، الرطوبة المحيطة، 12 * Dl. 8 * DO.
4الاتصالات مع المراقب
يتواصل المتحكم مع الكمبيوتر المضيف في وضعين: Rs485 وإيثيرنت (TcP/p، UDp، https وSNMp).تحميل تاريخ التشغيل وتاريخ الإنذار متاح في متصفح WEBالتواصل بين جهاز التحكم والمصلحين والوحدات الشمسية يستخدم الاتصالات CAN.
بروتوكول SNMP يدعم منافذ GET و SET و TRAP 4xRS485 لـ BMS البطارية أو DG أو لوحات وظيفة التمديد
سجل تاريخ الإنذار
200000 إنذار تاريخ و 100000 حدث تاريخ
سجل إعدادات النظام
5000 سجل اختبار البطارية، 5000 سجل شحن البطارية، 5000 سجل تفريغ البطارية، 5000 سجل تشغيل DG

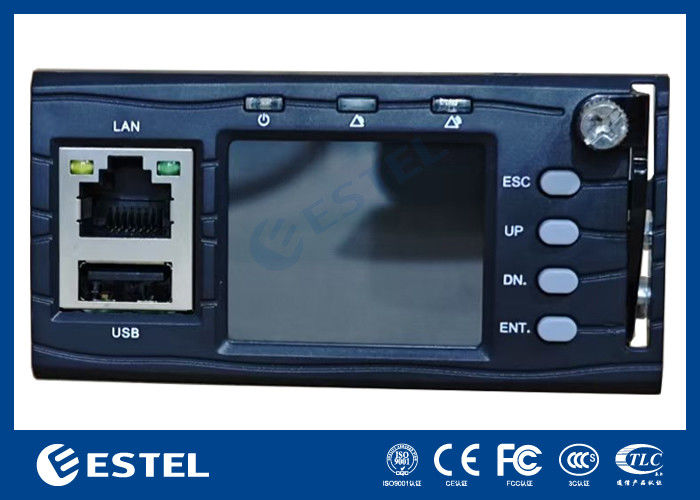

شاشة LCD&LED
شاشة LCD 128 × 160 للوصول إلى ظروف التشغيل الحالية والأنذارات وإعدادات المستخدم؛ مصباح LED أخضر / أصفر / أحمر يشير إلى حالة التشغيل والأنذارات
5جمع وإدارة
- المصلح،وحدة الطاقة الشمسية،وحدة الرياح،وحدة التيار المتردد/حلقة التيار المتردد،وحدة التيار المتردد/حلقة التيار المتردد،بيانات الوحدة HVDC
- مجموعة البطاريات الليثيومية من نارادا و شوتو
- بطارية الليثيوم لأي بروتوكول modbus/YDT-1363 على أساس واجهة RS485 أو CAN
- جيانغسو يااو البطارية التفتيش والإستحواذ
- جمع البيانات من عداد التيار المتردد الذكي أو لوحة قياس التيار المتردد التي تم تطويرها بنفسك
- جمع بيانات عداد التيار المباشر الذكيجمع بيانات DG الذكية وإدارتها
- جمع وإدارة بيانات ATS الذكيةجمع وإدارة بيانات المناخجمع وإدارة بيانات CB الذكية
- حساب الطاقة
6إدارة البطارية
إدارة الحمولة والطوافة
إدارة الحد الأقصى للطاقة
تعويض الحرارة
I LVD
إختبار البطارية
1 محاسبة الجهد في النقطة الوسطى
إرتفاع الحد
إدارة بطارية الليثيوم
أنا أغير حسب سعة البطارية
أنا أغير حسب فولتاج البطارية
اختبار DG
1 حساب الوقود المتبقي
إدارة أولويات إدخال الطاقة
إدارة توفير الطاقة
تدوير المصلح
الإنذارات/الأحداث
- إنذار SPD
- إنذار مدخل رقمي
- إنذار فيوز الحمل
- إنذار الوضع اليدوي
- عدم التوازن الحالي
- إنذار درجة الحرارة المحيطة
- فصل الحمولة
- فشل الطاقة المتغيرة
- إنذار فيوز البطارية
- تفريغ البطارية
- اختبار البطارية فشل
- عدم توازن البطارية
- قطع البطارية
- خطأ في مستشعر درجة حرارة البطارية
- إنذار درجة حرارة البطارية
- فشل الاتصال
- فشل مدخل التيار المتردد للمصلح
- خطأ المصلح
- عيب في مروحة المصلح
- حماية المصلح نشطة
- حالة تشغيل / إيقاف تشغيل جهاز التصحيح
- فشل الاتصال بالمصلح
- وضع توفير الطاقة في النظام
- انقطاع وضع توفير الطاقة
- فشل الاتصال بالوحدة الشمسية
- عيب في الوحدة الشمسية
- خطأ في مروحة الوحدة الشمسية
- حماية الوحدة الشمسية نشطة
- حالة تشغيل و إطفاء الوحدة الشمسية
- فشل مدخل الوحدة الشمسية
- التيار المتردد فوق الجهد وتحت الجهد
- التيار المباشر فوق الجهد وتحت الجهد
-
