1. وصف وحدة الإشراف الميداني (FSU)

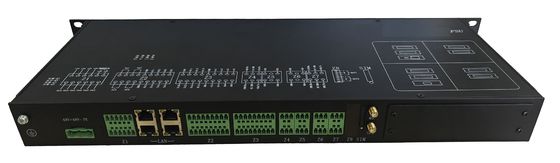

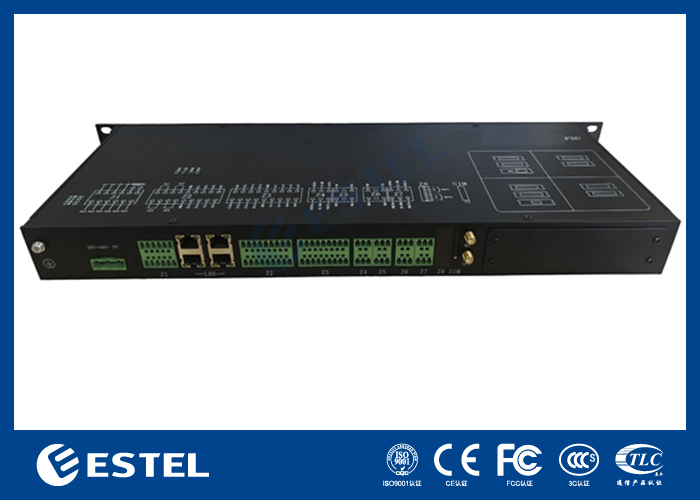

PM5000TT3.0 هو جهاز FSU (وحدة الإشراف الميداني) عالي الأداء ومنخفض التكلفة
يدمج اكتساب البيانات ومعالجة البروتوكولات الذكية والاتصال
الوحدة.
باعتبارها وحدة تحكم ذكية لاكتساب البيانات (DAC) مثبتة في كل اتصالات
محطة أو محطة أساسية في نظام مراقبة إمداد الطاقة والبيئة، وحدة الإشراف الميداني (FSU)
تصل إلى أجهزة استشعار مختلفة للحصول على بيانات بيئية متنوعة وغير ذكية
حالة الأجهزة وتتواصل مع الأجهزة الذكية (بما في ذلك تبديل الطاقة
الإمداد، نظام إدارة البطارية الليثيوم، مكيف الهواء، إلخ.) عبر RS232/485، Modbus أو غيرها
أنواع واجهة الاتصال. تلتقط وحدة الإشراف الميداني (FSU) البيانات التالية في الوقت الفعلي و
تسلمها إلى مركز المراقبة عبر واجهة B، بروتوكول SNMP.
معلمات إمداد الطاقة
الجهد والتيار لإمداد الطاقة ثلاثي الطور بالتيار المتردد
معدل الطاقة وعامل القدرة لإمداد الطاقة بالتيار المتردد
الجهد والتيار لإمداد الطاقة بالتبديل -48VDC
حالة تشغيل إمداد الطاقة بالتبديل الذكي
جهد وشحن/تفريغ مجموعة بطاريات النسخ الاحتياطي
جهد بطارية الخلية الواحدة
درجة حرارة سطح بطارية الخلية الواحدة
حالة تشغيل مكيف الهواء الذكي
التحكم عن بعد في مكيف الهواء الذكي
حالة مولد الديزل والتحكم عن بعد
مدمج أكثر من 1000 بروتوكول للأجهزة الذكية
خادم ويب مدمج
حالة البيئة والتحكم
درجة الحرارة والرطوبة - عبر مستشعر درجة الحرارة والرطوبة
حالة الدخان - عبر مستشعر الدخان
كشف الحركة - عبر مستشعر سلبي مزدوج بالأشعة تحت الحمراء والميكروويف
حالة تراكم المياه - عبر مستشعر المياه
1وحدة الإشراف الميداني PM5000
لقطة فيديو وتخزين - عبر كاميرا IP
التحكم عن بعد في الإضاءة - عبر وحدة التحكم في الإضاءة
التحكم عن بعد في المدخل - عبر وحدة التحكم في حارس المدخل
2. أبعاد وحدة الإشراف الميداني (FSU)
الطول: 482 مم، العرض: 220 مم، الارتفاع: 44 مم
3. بيئة تشغيل وحدة الإشراف الميداني (FSU)
3.1 درجة حرارة البيئة
درجة حرارة التشغيل: -20 درجة مئوية ~ 60 درجة مئوية
درجة حرارة التخزين والنقل: -40 درجة مئوية ~ 70 درجة مئوية
3.2 رطوبة البيئة
الرطوبة النسبية للتشغيل:<95%
الرطوبة النسبية للتخزين والنقل: <95%(40±2 درجة مئوية)
3.3 الارتفاع
<5000 م
3.4 مستوى الحماية
IP20
