HM385-25/100T1 ((3P+N) أجهزة حماية من التوتر المنخفض (SPD) - أجهزة حماية من التوتر المتصلة بأنظمة الطاقة منخفضة الجهد
1 نطاق
يتم تطبيق جهاز الحماية من زيادة الكهرباء بشكل رئيسي في نظام توزيع الضغط المنخفض والمعدات الكهربائية لحماية البرق أو غيرها من حماية الإفراط في الجهد.
2 المراجع القياسية
GB/T 1880211
أجهزة الحماية من التوتر المنخفض - الجزء 11: أجهزة الحماية من التوتر المتصلة بأنظمة الطاقة منخفضة الجهد - المتطلبات وأساليب الاختبار
جي بي 28281
إجراءات أخذ العينات للتفتيش حسب الخصائص-الجزء1: مخططات أخذ العينات المفهرسة حسب حد الجودة المقبولة (AQL) للتفتيش من مجموعة إلى أخرى
GB/T191 العلامة الصورية على العبوة للتعامل مع البضائع
GB/T 2423.1
الاختبار البيئي - الجزء 2: أساليب الاختبار - الاختبارات A: الباردة
GB/T 2423.2
الاختبار البيئي - الجزء 2: أساليب الاختبار - الاختبارات A: الباردة
GB/T 2423.4
الاختبار البيئي للمنتجات الكهربائية والإلكترونية - الجزء 2: طريقة الاختبار - الاختبار
Db: الحرارة الرطبة، الدورية (دورة 12 ساعة + 12 ساعة)
GB/T4208 درجات الحماية المقدمة من خلال الحجرة (رمز IP)
GB/T49431
معدات تكنولوجيا الصوت/الفيديو والمعلومات والاتصالات الجزء 1: السلامة
يو دي/تي 12351
متطلبات
متطلبات الأداء للأجهزة الواقية من زيادة الطاقة المتصلة بشبكات توزيع منخفضة الجهد لمحطات الاتصالات
يو دي/تي 12352
أساليب الاختبار للأجهزة الواقية من التيار الكهربائي المتصلة بأنظمة توزيع الضغط المنخفض لمحطات الاتصالات
IEC 61643-11
أجهزة حماية من التيار الكهربائي المتصلة بأنظمة توزيع الطاقة منخفضة الجهد - الجزء
11: متطلبات الأداء وأساليب الاختبار
DIN EN 61643-11
أجهزة الحماية من زيادة التوتر منخفضة الجهد - الجزء 11: أجهزة الحماية من زيادة التوتر المتصلة بأنظمة الطاقة منخفضة الجهد؛ المتطلبات والفحوصات
UL1449
أجهزة الحماية من التيار الكهربائي
3 الأداء الوظيفي
3.1 الوصف

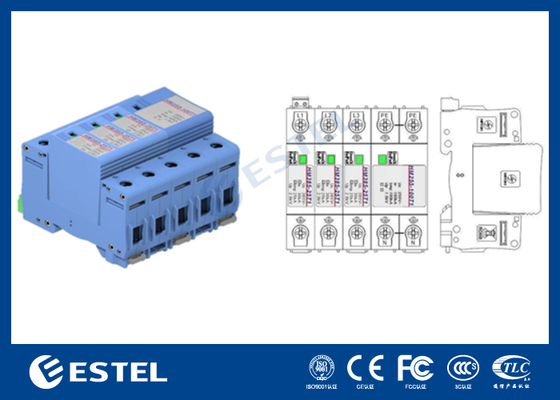

وظيفة حماية المنتج المدمجة من الإفراط في الحرارة والتيار الزائد التي تستخدم في تركيب قاطرة DIN 35mm ووحدة حماية من زيادة الطاقة قابلة للإستبدال والتي يمكن تركيبها وصيانتها بسهولة ،بالإضافة إلى أنه يحتوي على منفذ إنذار عن بعد (لا اتصال نشط) للتحكم عن بعديتم توصيل شريط الحافز المدمج في المنتج ومصدر الإنذار في سلسلة، والاحتفاظ بمصدر واحد فقط للتوصيل السهل من قبل العميل.
3.2 الأداء
4 تركيب المنتج
4.1.1 تثبيت
يسمح لشخص مهني مخول للتثبيت والصيانة. يمكن تثبيت المنتج في قاطرة 35 ملم على لوحة التوزيع ، والتي هي في المعدات.توصي بتوصيل (كيفن) لحماية التفوق، أو يمكن استخدام الاتصال الموازي العام (كما هو موضح في الشكل 1)
الجدول 1 - مواصفات الاتصال الموصى بها لكل ميناء

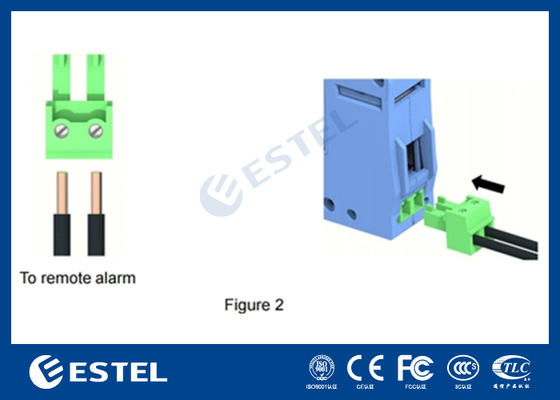

محطة اتصال الإنذار تقع في الجزء العلوي من جهاز الإيقاف. عند الحاجة إلى التفتيش عن بعد والتحكم، سحب الشاشة في البداية،ومن ثم إدخال سلك الإنذار في فتحة الاتصال المقابلة. استخدم مفك المسامير المسطحة بحجم SL2.5 ، وتشديد المسامير ، وإدخال المغلقة مرة أخرى في مكانها (كما هو موضح في الشكل 2). بعد الانتهاء من الأسلاك ،تحقق من حلقة الاتصال مرة أخرى للتأكد من أنها صحيحة وموثوقيةيمكن أن يكون جهاز الحماية من زيادة الطاقة في حالة عمل فور تشغيل الكهرباء

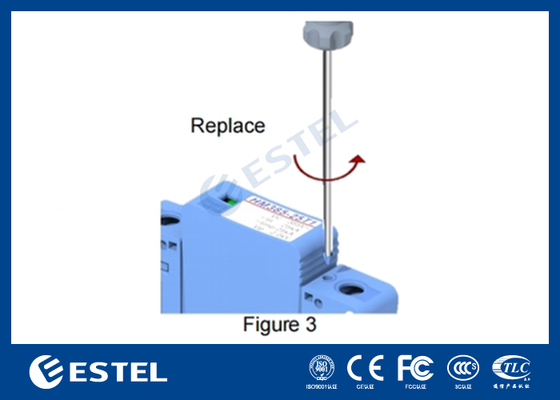

استبدال عندما يكون من الضروري استبدال وحدة الحماية من الزيادة، استخدم SL2.5 مفك فيليبس لتحرير المسامير في اتجاه سهم شعار المنتج وسحب وحدة حماية الزيادة مع القوة كما هو مبين في الشكل 3 أدناهعند إعادة تثبيت الوحدة، فمن المستحسن لتشديد المسامير مع نطاق عزم الدوران من 0.5N-m.
ملاحظات:
يجب قطع الكهرباء أثناء تثبيت و صيانة مقعد قاعدة جهاز الحماية من الزخم.
لا تشغيل عندما يكون الطاقة على في حالة الحصول على صدمة كهربائية. لا توصيل خط محمي مع خط غير محمي أو خط PE جنبا إلى جنب.يجب أن تتوافق طول وطرق توصيل كابل الأرض مع المعيار النسبي؛ وإلا فإن جهاز حماية من زيادة الحرارة لا يمكن أن يعمل بشكل صحيح. لا حاجة إلى صيانة خاصة عندما يعمل جهاز حماية من زيادة الحرارة بشكل طبيعي،ولكن يجب فحص كابلات الاتصال ونوافذ الإنذار بشكل دوريعندما تكون نافذة الإنذار حمراء ، فهذا يعني أن وحدة حماية التموج قد فشلت ويجب استبدالها على الفور. إذا تم توصيل منفذ الإنذار عن بعد ، فستكون هناك إشارة إنذار.
