نظام طاقة اتصالات خارجي مع خزانة مدمجة وخزانة بطاريات نقية للأداء في البيئات القاسية
الخصائص الأساسية
مكان المنشأ:
Shenzhen, China (Mainland)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC, TLC
رقم الموديل:
20209M-0002
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
358-2143 usd
شروط الدفع:
L/C, D/A, D/P, T/T, Western Union
القدرة على العرض:
20,000 sets per month
ملخص المنتج
1 خزانة مدمجة + 1 خزانة بطارية نقية المعلومات الأساسية لـخزانة واحدة الرقم التسلسلي العنصر المعامل الأبعاد الخارجية للخزانة 1600 مم (عرض) * 1600 مم (عمق) * 2200 مم (ارتفاع) (باستثناء الحافة والنتوءات الأمامية والجانبية) غلاف معدني أحادي الطبقة، مناسب للبيئة الخارجية ارتفاع القاعدة 150 ملم الوزن / ما...
تفاصيل المنتج
إبراز:
نظام طاقة اتصالات خارجي مع خزانة
,نظام طاقة اتصالات مع بطارية نقية
,خزانة طاقة اتصالات للبيئات القاسية
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
وصف المنتج

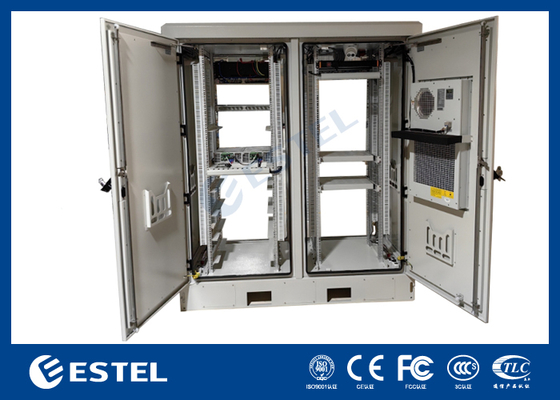

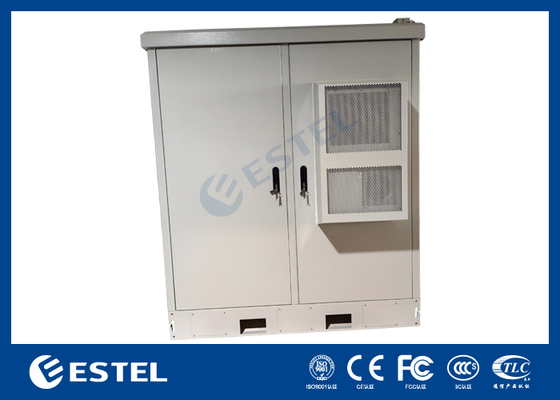

1 خزانة مدمجة + 1 خزانة بطارية نقية
المعلومات الأساسية لـخزانة واحدة
| الرقم التسلسلي | العنصر | المعامل |
|
|
الأبعاد الخارجية للخزانة |
1600 مم (عرض) * 1600 مم (عمق) * 2200 مم (ارتفاع) (باستثناء الحافة والنتوءات الأمامية والجانبية) غلاف معدني أحادي الطبقة، مناسب للبيئة الخارجية |
|
|
ارتفاع القاعدة | 150 ملم |
|
|
الوزن | / |
|
|
مادة الخزانة | صفيحة مجلفنة بالغمس الساخن 1.5 مم + 20 مم PEF |
|
|
لون طلاء الخزانة | RAL7035 |
|
|
مستوى الحماية | IP55 |
|
|
شكل التسليم | تسليم معبأ بالكامل (صندوق خشبي) |
|
|
التركيب | تركيب أرضي |
1 خزانة مدمجة
| الرقم التسلسلي | اسم الجزء | المواصفات | الكمية | الوحدة | ملاحظة |
|
|
القاعدة | 1600*1600*150 ملم | 1 | قطعة | |
|
|
باب الخزانة | أبواب أمامية وخلفية | 4 | قطعة | |
|
|

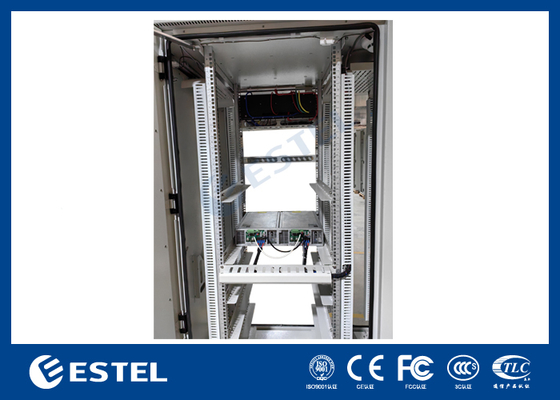

المساحة الداخلية | رف 19 بوصة 4*42 U | 1 | قطعة | |
|
|
التبريد | مكيف هواء تيار مستمر 1500 واط | 2 | قطعة | يتم تركيبه في الباب الأمامي والآخر في الباب الخلفي |
|
|
مروحة طوارئ | -48VDC، 4 مراوح 12038، حماية IP55، مع منظم حرارة | 1 | قطعة | |
|
|
القفل | قفل ربط مضاد للسرقة من ثلاث نقاط (A7121-A112) | 4 | قطعة | |
|
|
مجلد المستندات | لوضع مجلدات A4 | 2 | قطعة | |
|
|
قضيب نحاسي أرضي | مساحة المقطع العرضي 60 مم²، مزود بـ 6 مسامير M6 + 3 مسامير M8 | 1 | قطعة | |
|
|
أضواء LED | -48VDC، ضوء LED + مفتاح | 4 | قطعة | |
|
|
مزود الطاقة | خلايا شمسية 60 كيلو واط + مقوم 24 كيلو واط | 1 | قطعة | |
|
|
البطارية | LFELI-48200، -48V 200Ah | 12 | قطعة | |
|
|
العاكس | 4 كيلو واط، 1U | 1 | قطعة | |
|
|
وحدة استشعار البيئة (FSU) | PM5000، بما في ذلك مستشعرات الأبواب، ومستشعرات الدخان، ومستشعرات المياه، ومستشعرات درجة الحرارة والرطوبة | 1 | مجموعة | |
|
|
مدخل الكابل | يستخدم لمدخل ومخرج الكابل | 16 | قطعة | تقع في الجزء السفلي من الخزانة |
|
|
لوحة إغلاق القاعدة | لوحة إغلاق القاعدة ومسامير التركيب | 1 | مجموعة | ملحقات التعبئة والتغليف |
|
|
أسمنت الختم | يستخدم لإغلاق مداخل ومخارج الكابلات | 1 | قطعة | ملحقات التعبئة والتغليف |
|
|
مسامير التمدد | M12*120 SUS304 | 8 | قطعة | ملحقات التعبئة والتغليف |
|
|
درجة حرارة التشغيل | -5 إلى 55 درجة مئوية | |||
|
|
رطوبة التشغيل | 5%~95% | |||
|
|
الارتفاع | الارتفاع الرملي/الحجري الرملي بحد أقصى 3000 متر |
1 خزانة بطاريةقائمة التكوين
| الرقم التسلسلي | اسم الجزء | المواصفات | الكمية | الوحدة | ملاحظة |
|
|
القاعدة | 1600*1600*150 ملم | 1 | قطعة | |
|
|
باب الخزانة | أبواب أمامية وخلفية | 4 | قطعة | |
|
|
المساحة الداخلية | رف 19 بوصة 4*42 U | 1 | قطعة | |
|
|
التبريد | مكيف هواء تيار مستمر 1500 واط | 2 | قطعة | يتم تركيبه في الباب الأمامي والآخر في الباب الخلفي |
|
|
مروحة طوارئ | -48VDC، 4 مراوح 12038، حماية IP55، مع منظم حرارة | 1 | قطعة | |
|
|
القفل | قفل ربط مضاد للسرقة من ثلاث نقاط (A7121-A112 | 4 | قطعة | |
|
|
مجلد المستندات | لوضع مجلدات A4 | 2 | قطعة | |
|
|
قضيب نحاسي أرضي | مساحة المقطع العرضي 60 مم²، مزود بـ 6 مسامير M6 + 3 مسامير M8 | 1 | قطعة | |
|
|
أضواء LED | -48VDC، ضوء LED + مفتاح | 4 | قطعة | |
|
|
البطارية | LFELI-48200، -48V 200Ah | أربعة وعشرون | قطعة | |
|
|
مدخل الكابل | غدد الكابلات المعتمدة من IEC 60529 لمدخل ومخرج الخزانة | 16 | قطعة | تقع في الجزء السفلي من الخزانة |
|
|
لوحة إغلاق القاعدة | لوحة إغلاق القاعدة ومسامير التركيب | 1 | مجموعة | ملحقات التعبئة والتغليف |
|
|
أسمنت الختم | يستخدم لإغلاق مداخل ومخارج الكابلات | 1 | قطعة | ملحقات التعبئة والتغليف |
|
|
مسامير التمدد | M12*120 SUS304 | 8 | قطعة | ملحقات التعبئة والتغليف |
|
|
درجة حرارة التشغيل | -5 إلى 55 درجة مئوية | |||
|
|
رطوبة التشغيل | 5%~95% | |||
|
|
الارتفاع | الارتفاع الرملي/الحجري الرملي بحد أقصى 3000 متر |
- مقدمة عن مزود الطاقة
| طراز المنتج ET481000-M7E6X | خلايا شمسية 60 كيلو واط + مقوم 24 كيلو واط | |
| النظام | الحجم | / |
| الوزن | / | |
| طريقة التبريد | مكيف هواء تيار مستمر | |
| التركيب | تركيب رف 19 بوصة | |
| طريقة التوجيه | من الأسفل إلى الأعلى | |
| طريقة الصيانة | الصيانة الأمامية، دعم التبديل السريع | |
| مستوى الحماية | IP20 | |
| توزيع طاقة التيار المتردد | الإدخال | ثلاثي الأطوار 380 فولت تيار متردد، متوافق مع أحادي الطور 220 فولت تيار متردد |
| قاطع الدائرة الكهربائية للإدخال | 1×63 أمبير/3P | |
| التردد | 45~65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |
| AC SPD | 20 كيلو أمبير/40 كيلو أمبير، 8/20 ميكروثانية | |
| البطارية | نوع البطارية والمواصفات | بطارية ليثيوم، 48 فولت/200 أمبير في الساعة |
| مجموعة البطاريات | 36 قطعة، 6× (6× 48 فولت/200 أمبير في الساعة) | |
| عمر البطارية الاسمي | 55.3 ساعة @ حمل 5 كيلو واط @ عمق التفريغ 80% | |
| أقصى عمر للبطارية | 69.1 ساعة @ حمل 5 كيلو واط @ عمق التفريغ 100% | |
| توزيع طاقة التيار المستمر | الإخراج | -43~-58VDC، الإخراج المقدر: -53.5VDC |
| الحد الأقصى للسعة | خلايا شمسية 60 كيلو واط (3 كيلو واط*20) + مقوم 24 كيلو واط (4 كيلو واط*6) (تم تصميم السعة النهائية لـ 1000 أمبير) | |
| صمام البطارية | 6×250 أمبير | |
| قاطع الدائرة الكهربائية للحمل | LLVD: 3 × 63 أمبير/1P + 3 × 32 أمبير/1P + 3 × 20 أمبير/1P | |
| BLVD: 2 × 32 أمبير/1P + 2 × 16 أمبير/1P + 2 × 10 أمبير/1P + 1 × 125 أمبير/2P (العاكس) | ||
| DC SPD | 10 كيلو أمبير/20 كيلو أمبير، 8/20 ميكروثانية | |
| وحدة المقوم | جهد الإدخال | 85VAC～300VAC، القيمة المقدرة: 220VAC |
| الكفاءة | ≥96.6% | |
| الطاقة المقدرة للإخراج | 4000 واط (176ac～300Vac) | |
| درجة حرارة التشغيل | -40 درجة مئوية~+75 درجة مئوية (أقل من 50 درجة مئوية عند إخراج الحمل الكامل) | |
| الحجم | 106.5 ملم (عرض) × 286 ملم (عمق) × 41.5 ملم (1U/ارتفاع) | |
| الوزن | ≤2.1 كجم | |
| طريقة التبريد | تبريد الهواء القسري | |
| معامل القدرة | ≥0.99 @220Vac 20-100% Load | |
| توزيع طاقة الإدخال الكهروضوئية | الإدخال | 120Vdc ~ 420Vdc، القيمة المقدرة: 340Vdc |
| قاطع الدائرة الكهربائية للإدخال | 20 × 25 أمبير/2P | |
| DC input SPD | 20 × (20 كيلو أمبير/40 كيلو أمبير، 8/20 ميكروثانية) | |
| Sالألواح الشمسية | طاقة اللوحة الواحدة | 580 واط |
| الكمية الإجمالية | 108 قطعة @ 18 × (6 × 580 واط، 6 سلاسل) | |
| Pوحدات كهروضوئية | جهد الإدخال | 120Vdc ~ 425Vdc، القيمة المقدرة: 340Vdc |
| الكفاءة | 96% | |
| الطاقة المقدرة للإخراج | 3000 واط | |
| درجة حرارة التشغيل | -40 درجة مئوية~+75 درجة مئوية (أقل من 50 درجة مئوية عند إخراج الحمل الكامل) | |
| الحجم | 106.4 ملم (عرض) × 285 ملم (عمق) × 41.5 ملم (1U/ارتفاع) | |
| الوزن | ≤2 كجم | |
| طريقة التبريد | تبريد الهواء القسري | |
| دقة MPPT | ≥0.99 | |
| وحدة العاكس | جهد الإدخال | 42Vdc ~ 58Vdc، القيمة المقدرة: 53.5Vdc |
| الكفاءة | ≥93%@53.5V Input | |
| الطاقة المقدرة للإخراج | 2000VA /2000W @220Vac output | |
| تيار الإخراج | المقدر 9.09 أمبير (RMS) / الحد الأقصى 15 أمبير (RMS) | |
| طريقة التبريد | تبريد الهواء القسري | |
| الرف الفرعي للعكس وتوزيع طاقة الإخراج | الحجم | 482.6 (عرض) * 350.6 (عمق) * 1U (ارتفاع) |
| الحد الأقصى للسعة | 6 كيلو واط (3* 2 كيلو واط) | |
| جهد الإخراج المقدر | الاسمي 220Vac | |
| قاطع الدائرة الكهربائية للحمل | 1*32 أمبير/2P | |
|
مراقبة الطاقة (MC2900) |
إدخال الإشارة | 3 طرق AI (2 مستشعرات لدرجة حرارة البطارية، 1 مستشعر لدرجة الحرارة المحيطة)، 8 طرق DI |
| إخراج التنبيه | 8 طرق إخراج جهة اتصال جافة | |
| منفذ الاتصال | USB، RS485، SNMP | |
| وضع العرض | شاشة LCD | |
| Eالبيئة | درجة حرارة التشغيل | -40 درجة مئوية~+75 درجة مئوية (أقل من 50 درجة مئوية عند إخراج الحمل الكامل) |
| درجة حرارة التخزين | -40 درجة مئوية~+70 درجة مئوية | |
| رطوبة التشغيل | 5%~95% | |
| الارتفاع | 0~3000 متر (عندما يكون الارتفاع بين 3000 متر و 4000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع كل زيادة في الارتفاع بمقدار 200 متر) | |
