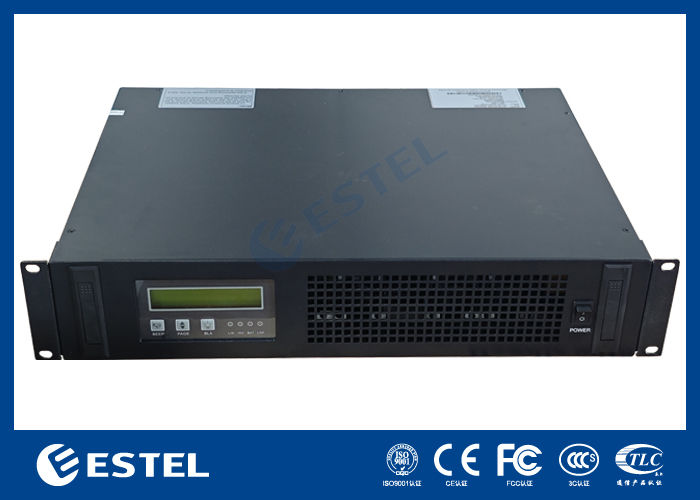

مزود طاقة العاكس DC48 2KVA 120V 60HZ لأنظمة الطاقة والاتصالات
الخصائص الأساسية
مكان المنشأ:
Shenzhen, China (Mainland)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC, TLC
رقم الموديل:
EU-RLIS120K-2000VAN
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
358-2143 usd
شروط الدفع:
L/C, D/A, D/P, T/T, Western Union
القدرة على العرض:
20,000 sets per month
ملخص المنتج
مزود طاقة العاكس 1. مواصفات طاقة العاكس QST048/020C-J2A دخل التيار المستمر جهد الدخل المقنن (Vdc) -48 تيار الدخل المقنن (A) 38 نطاق الجهد المستمر الداخل المسموح به جهد التشغيل -40 فولت ~ -58.8 فولت جهد التشغيل -42 فولت ~ -57 فولت مدخل تجاوز التيار المتردد الجهد المسموح به للتجاوز (Vac) 120±20% تيار ...
تفاصيل المنتج
إبراز:
مزود طاقة عاكس DC 48V
,نظام طاقة الاتصالات 2KVA
,عاكس اتصالات 120 فولت 60 هرتز
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
وصف المنتج
مزود طاقة العاكس
1. مواصفات طاقة العاكس
| QST048/020C-J2A | ||
| دخل التيار المستمر | جهد الدخل المقنن (Vdc) | -48 |
| تيار الدخل المقنن (A) | 38 | |
| نطاق الجهد المستمر الداخل المسموح به |
جهد التشغيل -40 فولت ~ -58.8 فولت جهد التشغيل -42 فولت ~ -57 فولت |
|
| مدخل تجاوز التيار المتردد | الجهد المسموح به للتجاوز (Vac) | 120±20% |
| تيار الدخل المقنن (A) | 13.3 | |
| وقت تحويل التجاوز (مللي ثانية) | ≤10ms | |
| خرج التيار المتردد | السعة المقننة (VA) | 2000 |
| طاقة الخرج المقننة (W) | 1600 | |
| جهد وتردد الخرج المقنن | 120Vac,60Hz | |
| تيار الخرج المقنن (A) | 13.3 | |
| دقة جهد الخرج (A) | 120±3% | |
| دقة تردد الخرج (هرتز) | 60±0.1% | |
| معدل تشويه الموجة (THD) | ≤3% (الحمل الخطي) | |
| الاستجابة الديناميكية | 10% (الحمل 25% ←→100%) | |
| معامل القدرة (PF) | 0.8 | |
| قدرة التحميل الزائد | ≥100%~125%، 10 دقائق؛ 125%~150%، 15 ثانية؛ 150%، إيقاف التشغيل على الفور | |
| كفاءة العاكس | ≥85% (حمل مقاوم بنسبة 80%) | |
|
العاكس وقت التحويل (مللي ثانية) |
≤4ms | |
| بيئة العمل | قوة العزل (الدخل والخرج) | 1500Vac، 1 دقيقة |
| الضوضاء (1 متر) | ≤65dB | |
| درجة الحرارة المحيطة | -5℃~+40℃ | |
| الرطوبة | 0~90%، بدون تكثف | |
| ارتفاع الاستخدام (م) | ≤1000 | |
| الأبعاد الميكانيكية | رف قياسي | 19 بوصة 2U رف جبل |
| الوزن (كجم) | 8 | |
| وظيفة الحماية | الجهد المنخفض للدخل، حماية الجهد الزائد للدخل؛ حماية الحمل الزائد للإخراج، حماية ماس كهربائي للإخراج | |
2. مخطط مبدأ عمل مزود طاقة العاكس
3. أبعاد المظهر

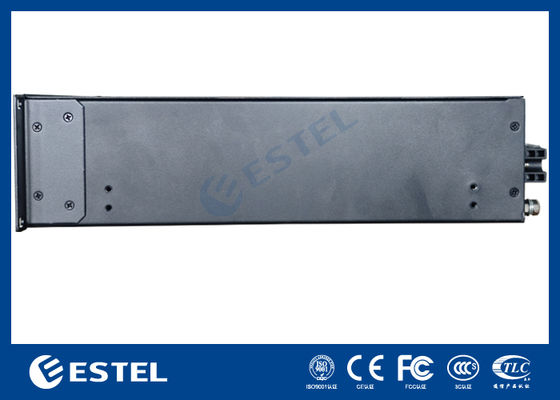

19 بوصة 2U رف جبل عرض أمامي وخلفي
| اسم المنفذ | وصف الوظيفة | ملاحظات | |
| دخل التيار المستمر + | مدخل البطارية + | مدخل وحدة التيار المستمر موجب | |
| دخل التيار المستمر - | مدخل البطارية - | مدخل وحدة التيار المستمر سالب | |
| خرج التيار المتردد لتر | خرج التيار المتردد لتر | خط الخرج | |
| خرج التيار المتردد ن | خرج التيار المتردد ن | خط الصفر للإخراج | |
|
دخل التيار المتردد
|
L | دخل التيار المتردد لتر | سلك النار المدخل |
| N | دخل التيار المتردد ن | خط الصفر المدخل | |
| E | الأرض | سلك التأريض | |
|
اتصال جاف |
فشل التيار الكهربائي | يتم توصيل نقطتين عند حدوث العطل | |
| عطل التيار المستمر | يتم توصيل نقطتين عند حدوث العطل | ||
| عطل العاكس | يتم توصيل نقطتين عند حدوث العطل | ||
|
واجهة الاتصال |
أ | RS485A | |
| ب | RS485B | ||
| ز | GND | ||
| مفتاح DIP |
اختيار الوضع: رقم 1، الوحدة الرئيسية "1" AC؛ "0" هو إمداد التيار المستمر. تتراوح عناوين bo-b3(2-5) من 00 إلى 15، والأقل هو 0، والأعلى هو 15. يمكنك تعيين 15 عنوانًا. |
بعد تشغيل مفتاح الاتصال لإعادة تشغيل مصدر الطاقة لكي يسري المفعول مفتاح DIP إلى الجانب الرقمي هو 1، إلى الجانب الآخر هو 0 (0000-1111) |
|
