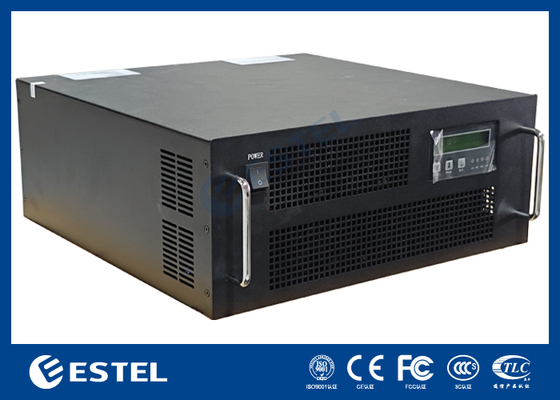

مزود طاقة العاكس DC48 5KVA 120V 60HZ عاكس لأنظمة الطاقة والاتصالات
الخصائص الأساسية
مكان المنشأ:
Shenzhen, China (Mainland)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC, TLC
رقم الموديل:
EU-RLIS120K-5000VAN
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
358-2143 usd
شروط الدفع:
L/C, D/A, D/P, T/T, Western Union
القدرة على العرض:
20,000 sets per month
ملخص المنتج
إمدادات الطاقة للمحول 1مواصفات طاقة المحول QST048120/050C-J4A مدخلات التيار المباشر الجهد المدخل الاسمي (Vdc) -48 التيار الإدخالي المسموح به (A) 95 النطاق المسموح به لجهد الدخول المتردد الجهد العامل -40 فولت ~ -58.8 فولت تشغيل الجهد -42v ~ -57v مدخلات التبديل المتردد الجهد المسموح به للجريان المحيّل ...
تفاصيل المنتج
إبراز:
مزود طاقة عاكس اتصالات 5KVA
,عاكس DC48V لأنظمة الطاقة
,عاكس اتصالات 120 فولت 60 هرتز
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
وصف المنتج
إمدادات الطاقة للمحول
1مواصفات طاقة المحول
| QST048120/050C-J4A | ||
| مدخلات التيار المباشر | الجهد المدخل الاسمي (Vdc) | -48 |
| التيار الإدخالي المسموح به (A) | 95 | |
| النطاق المسموح به لجهد الدخول المتردد |
الجهد العامل -40 فولت ~ -58.8 فولت تشغيل الجهد -42v ~ -57v |
|
| مدخلات التبديل المتردد | الجهد المسموح به للجريان المحيّل (Vac) | 120±20% |
| التيار الإدخالي المسموح به (A) | 33.3 | |
| وقت تحويل الالتفاف (ms) | ≤4ms | |
| مخرجات التيار المتردد | السعة الاسمية (VA) | 5000 |
| الطاقة الإخراجية الاسمية (W) | 4000 | |
| الجهد الخارجي الاسمي والتردد | 120فاكس،60هرتز | |
| التيار المسموح به للخروج (A) | 33.3 | |
| دقة الجهد الخارجي (A) | 120±3% | |
| دقة تردد الخروج (هرتز) | 60±0.1% | |
| معدل تشويه شكل الموجة (THD) | ≤ 3% (حمل خطي) | |
| استجابة ديناميكية | 10% (حمل 25% ←→100%) | |
| عامل القوة (PF) | 0.8 | |
| القدرة على الإفراط في الحمل | ≥ 100% ~ 125% ، 10 دقائق ؛ 125% ~ 150٪ ، 15 ثانية ؛ 150٪ ، اغلق على الفور | |
| كفاءة المحول | ≥85% (80٪ من الحمل المقاوم) | |
|
عاكس وقت التحويل (ms) |
≤4ms | |
| بيئة العمل | قوة العزل (الدخول والخروج) | 1500 فولت، دقيقة واحدة |
| الضوضاء (1 متر) | ≤ 65 ديسيبل | |
| درجة حرارة البيئة | -5°C~+40°C | |
| الرطوبة | 0 ~ 90٪ ، لا توتر | |
| ارتفاع الاستخدام (م) | ≤1000 | |
| الأبعاد الميكانيكية | الرف القياسي | 19 بوصة 4U ريك جبل |
| الوزن (كجم) | 15 | |
| وظيفة الحماية | حماية من انخفاض الجهد المدخل، حماية من الإفراط في الجهد المدخل؛ حماية من الإفراط في الجهد الخارجي، حماية من الاختصار الخارجي | |
2رسم بياني لمبدأ عمل مصدر الطاقة للمحول
3مظهر الأبعاد

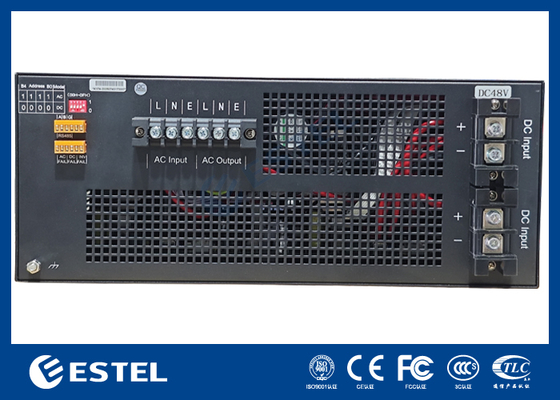

DC48V5KVA النظرة الخلفية
19 بوصة4U راك مونت وجهة نظر وراء
| اسم الميناء | وصف الوظيفة | ملاحظات | |
| مدخل DC + | مدخل البطارية + | مدخل وحدة التيار المباشر إيجابي | |
| مدخلات التيار المستمر - | مدخل البطارية - | مدخلات وحدة التيار المباشر سلبية | |
| مخرج التيار المتردد l | مخرج التيار المتردد L | خط الخروج | |
| مخرج التيار المتردد n | مخرج التيار المتردد N | خط الصفر الخارجي | |
|
مدخلات التيار المتردد
|
(ل) | مدخل التيار المتردد L | خط الدخول |
| ن | مدخل التيار المتردد N | خط الصفر المدخل | |
| E | الأرض | سلك الأرض | |
|
الاتصال الجاف |
فشل الرئيسي | نقطتان متصلتان عندما يحدث خطأ | |
| خطأ التيار المباشر | نقطتان متصلتان عندما يحدث خطأ | ||
| خطأ المحول | نقطتان متصلتان عندما يحدث خطأ | ||
|
واجهة الاتصال |
أ | RS485A | |
| ب | RS485B | ||
| G | الـ GND | ||
| مفتاح DIP |
اختيار الوضع: رقم 1، "1" وحدة AC الرئيسية؛ "0" هو إمدادات التيار المباشر. العنوان bo-b3(2-5) يتراوح من 00 إلى 15، والأدنى هو 0، والأكبر هو 15. يمكنك تعيين 15 عنوان. |
بعد تشغيل مفتاح القيادة لإعادة تشغيل إمدادات الطاقة التبديل DIP إلى الجانب العددي هو 1، إلى أي جانب هو 0 (0000-1111) |
|
