محطة إدارة استهلاك الكهرباء الذكية ثلاثية الطور 80 أمبير/أربعة أسلاك ثلاثية الطور. العزل بين الأجزاء الحية والغطاء هو 500 فولت تيار مستمر.

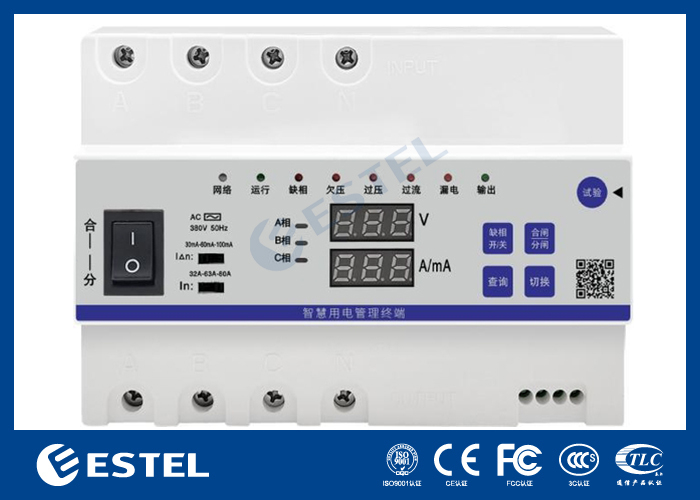

أولاً: نظرة عامة على المنتج:
تدمج محطة إدارة استهلاك الكهرباء الذكية ثلاثية الطور جميع وظائف عداد الساعات ثلاثي الطور، ووحدة التحكم في المفتاح الزمني، وقاطع الدائرة (مفتاح الهواء)، وواقي التسرب، والرحلة الزائدة والجهد المنخفض، وواقي فقدان الطور، ولديها نظام إدارة منصة سحابية قوي، مما يسمح لك بتكوين وظائف حماية استهلاك الكهرباء، ومراقبة حالات تشغيل الأجهزة في الوقت الفعلي، والتحكم في مفاتيح الأجهزة عبر الشبكة، وما إلى ذلك. يدمج الواقي وظائف تحكم ذكية مثل اتصالات الشبكة، وإحصائيات الطاقة الكهربائية، والتحكم في المفتاح الزمني، وحماية التسرب، والحماية من التيار الزائد، وحماية الجهد المنخفض/الجهد الصفري، وحماية الجهد الزائد، وحماية فقدان الطور، وذاكرة الأعطال، ومراقبة الشبكة والعرض في الوقت الفعلي، والتحقق قبل الإغلاق، وما إلى ذلك، ويستخدم المنتج على نطاق واسع في حماية الطاقة للمرافق العامة غير المأهولة مثل الاتصالات السلكية واللاسلكية والطاقة الكهربائية والأمن والنقل، لتقليل تكلفة الصيانة اليدوية بشكل كبير وتحسين كفاءة تشغيل الأجهزة بشكل فعال.
ثانياً: وظائف المنتج:
1. إحصائيات استهلاك الكهرباء:
يحتوي الواقي على إحصائيات استهلاك الكهرباء ثلاثية الطور، وتصل دقة إحصائيات استهلاك الكهرباء إلى الدرجة 1 أو أقل. في اليوم الأول من كل شهر، سيقوم تلقائيًا بتصفير إحصائيات استهلاك الكهرباء للشهر السابق.
2. مفتاح التوقيت
بواسطة وظيفة تسجيل الوقت في الوقت الفعلي و 8 مجموعات من المؤقتات، يمكن للواقي معايرة الوقت وضبط وقت المؤقت في الوقت الفعلي من خلال نظام إدارة المنصة السحابية، وتحقيق التبديل الزمني للواقي.
3. العرض في الوقت الفعلي (قابل للتعديل)
يمكن للواقي عرض الجهد الحالي لكل طور وقيمة التيار المتبقي الإجمالية (تيار التسرب) في الوقت الفعلي. عندما يكون هناك عطل، فإنه سيقفل ويعرض قيمة العطل، وهو أمر مريح للعملاء لمراقبة شبكة الطاقة. العرض قيد التشغيل دائمًا بشكل افتراضي.
عندما يكون مؤشر الطور المقابل قيد التشغيل، فإنه سيعرض الجهد والتيار في الوقت الفعلي لهذا الطور. عند عرض التيار المتبقي الإجمالي، تكون مؤشرات جميع الأطوار الثلاثة قيد التشغيل، ويتم عرض معلومات مثل "IE=012"، مما يعني أن التيار المتبقي الإجمالي الحالي هو 12 مللي أمبير.
4. حماية التسرب (قابلة للتعديل)
عندما يكون هناك تسرب من 15-30 مللي أمبير (افتراضي) في الخط، سيفصل الواقي في غضون 0.1 ثانية. قيمة تشغيل التسرب قابلة للتعديل. تيار عدم تشغيل التسرب = 1/2 IΔn، تيار تشغيل التسرب = IΔn. يمكن تعيين عتبة التشغيل هذه من خلال نظام إدارة المنصة السحابية أو لوحة مفاتيح لوحة الجهاز.
5. الحماية من التيار الزائد (قابلة للتعديل)
إذا كان التيار في طور واحد أو أكثر من أطوار الدائرة ثلاثية الطور أكبر من قيمة التيار الزائد، أو لفترة أطول من 3 أضعاف قيمة التيار الزائد (يعتبر دائرة قصر)، فسيفصل الواقي على الفور للحماية. يمكن تعيين عتبة التشغيل هذه من خلال نظام إدارة المنصة السحابية أو لوحة مفاتيح لوحة الجهاز.
6. الحماية من الجهد المنخفض (قابلة للتعديل)
عندما تكون الفولتية في جميع الأطوار الثلاثة أقل من 160 فولت (افتراضي) ولكنها جميعها أكبر من 90 فولت، يعتبر ذلك جهدًا منخفضًا وسيفصل الواقي. عندما يعود جهد طور واحد أو أكثر من أطوار الدائرة ثلاثية الطور إلى القيمة الطبيعية (>170 فولت)، سيغلق الواقي وينشط تلقائيًا. يمكن تعيين عتبة التشغيل هذه من خلال نظام إدارة المنصة السحابية أو لوحة مفاتيح لوحة الجهاز.
7. حماية الجهد الصفري/التعثر بدون جهد
عندما تكون الفولتية في جميع الأطوار الثلاثة أقل من 90 فولت، يعتبر ذلك عدم وجود جهد (فشل طاقة الشبكة الرئيسية)، وسيفصل الواقي على الفور. عندما يتم تشغيل طور واحد أو أكثر من أطوار الدائرة ثلاثية الطور مرة أخرى، يحكم الواقي ما إذا كان سيغلق وفقًا لشروط الإغلاق.
8. الحماية من الجهد الزائد (قابلة للتعديل)
عندما تكون قيمة الجهد في طور واحد أو أكثر من أطوار الدائرة ثلاثية الطور أكبر من 280 فولت (افتراضي)، يعتبر ذلك جهدًا زائدًا، وسيفصل الواقي على الفور. عندما يكون جهد جميع الأطوار الثلاثة أقل من القيمة الطبيعية (<280 فولت)، سيغلق الواقي وينشط تلقائيًا.
9. حماية فقدان الطور (قابلة للتعديل)
عندما تكون قيمة الجهد لطرف واحد أو اثنين من أطوار الدائرة ثلاثية الطور أقل من 90 فولت، يعتبر ذلك فقدان طور وسيفصل الواقي على الفور. عندما يعود جهد جميع الأطوار الثلاثة إلى القيمة الطبيعية (>170 فولت)، يحكم الواقي ما إذا كان سيغلق وفقًا لشروط الإغلاق. يتم إيقاف تشغيل وظيفة حماية فقدان الطور بشكل افتراضي.
10. اختبار التشغيل/الإيقاف اليدوي
(1) اضغط على مفتاح الاختبار يدويًا لمحاكاة التسرب، وستنفصل الأسلاك الحية لجميع الأطوار الثلاثة للواقي دون إخراج. في نهاية تأخير العطل، يحكم الواقي ما إذا كان سيغلق وفقًا لشروط الإغلاق.
(2) افتح مفتاح الطاقة يدويًا، وستنفصل الأسلاك الحية لجميع الأطوار الثلاثة للواقي دون إخراج. أغلق مفتاح الطاقة مرة أخرى ويحكم الواقي ما إذا كان سيغلق وفقًا لشروط الإغلاق بعد بضع ثوانٍ.
11. الاتصال عن بعد (اختياري)
يدعم الجهاز الاتصال التسلسلي (توفير واجهة اتصال 232 أو 485)، والذي لا يمكنه فقط التحكم في حالة تبديل الجهاز، ولكن أيضًا مراقبة الجهد والتيار والتسرب والمعلومات الأخرى للجهاز في الوقت الفعلي. يجب على العملاء الذين يحتاجون إلى هذا النوع من الميزات الاتصال بالشركة المصنعة قبل تقديم طلب.
12. الاتصال بالشبكة (اختياري)
يدعم الجهاز اتصالات شبكة Ethernet TCP/IP السلكية واتصالات شبكة 4G cat.1 TCP، ويمكنه التحكم في حالة تبديل الجهاز ومراقبة الجهد والتيار والتسرب والمعلومات الأخرى للجهاز في الوقت الفعلي من خلال المنصة السحابية. يجب على العملاء الذين يحتاجون إلى هذا النوع من الميزات الاتصال بالشركة المصنعة قبل تقديم طلب.
ثالثاً: المعلمات الفنية الرئيسية لمحطة إدارة استهلاك الكهرباء الذكية ثلاثية الطور (380 فولت/80 أمبير)
| رقم. | المؤشرات الفنية | وصف الوظيفة |
| 1 | نموذج النموذج وعدد أقطاب الفصل | 80 أمبير/أربعة أسلاك ثلاثية الطور |
| 2 | بيئة التشغيل (درجة الحرارة والرطوبة وما إلى ذلك) | -50 درجة مئوية - 85 درجة مئوية/≤80% |
| 3 | الأبعاد (الارتفاع × العرض × العمق، مم) | 150 مم × 112 مم × 65 مم |
| 4 | وصف معلمات لوحة المنتج | وصف معلمات لوحة المنتج |
| 5 | مؤشرات وظائف المنتج |
مؤشر حالة تشغيل المنتج: الشبكة، التشغيل، فقدان الطور، الجهد المنخفض، الجهد الزائد، التيار الزائد، التسرب، الإخراج المؤشرات المقابلة: الطور أ، الطور ب، الطور ج |
| 6 | عرض وظيفة المنتج | شاشة رقمية مزدوجة، تعرض قيمة الجهد، وقيمة التيار، وقيمة التسرب، واستهلاك الكهرباء للشهر الحالي |
| 7 | قوة العزل | العزل بين الأجزاء الحية والغطاء هو 500 فولت تيار مستمر. |
| 8 | الجهد الكهربي الداخل المقنن (نطاق تقلبات جهد التشغيل) | 220 فولت تيار متردد (50-300) |
| 9 | تردد الجهد الكهربي الداخل المقنن (بما في ذلك نطاق التقلب) | 50 هرتز (±1 هرتز) |
| 10 | التيار المقنن (في) | 80 أمبير |
| 11 | قيمة الحماية من التيار الزائد (قابلة للتعديل) | 1 أمبير-80 أمبير قابلة للتعديل |
| 12 | قيمة الحماية من الجهد الزائد (قابلة للتعديل) | 220-300 فولت (افتراضي 280 فولت) |
| 13 | قيمة الحماية من الجهد المنخفض (قابلة للتعديل) | 150-220 فولت (افتراضي 160 فولت) |
| 14 | وقت تفعيل الحماية من الجهد الزائد والجهد المنخفض | <0.5 ثانية |
| 15 | وقت تفعيل الحماية من الحمل الزائد | <0.5 ثانية |
| 16 | قيمة الحماية من قصر الدائرة ووقت التفعيل | >في*1.15, <0.1 ثانية |
| 17 | قيمة تيار التشغيل المتبقي ووقت التفعيل | 30 مللي أمبير, <0.1 ثانية |
| 18 | التيار غير العامل المتبقي | تيار عدم تشغيل التسرب: 15 مللي أمبير |
| 19 | ما إذا كان تيار التشغيل المتبقي قابلاً للتعديل | 30 مللي أمبير-100 مللي أمبير قابلة للتعديل |
| 20 | هل من الممكن تشغيل/إيقاف تشغيل "وظيفة حماية التيار التشغيلي المتبقي" يدويًا على لوحة المنتج الحالية؟ | عندما يتم إيقاف تشغيل مفتاح الطاقة يدويًا، سيتم فصل كلا المرحلين في نفس الوقت ولن يكون هناك إخراج. |
| 21 | ميزات إعادة الإغلاق التلقائي | يمكن ضبط التشغيل/الإيقاف. |
| 22 | شروط التعثر | تجاوز قيمة حماية الوظيفة |
| 23 | وقت إعادة الإغلاق | دقيقة واحدة/دقيقتان/5 دقائق/30 دقيقة/60 دقيقة - 10 مرات |
| 24 | شروط الإغلاق | إعادة الإغلاق الذكي، الإغلاق اليدوي، التحكم عن بعد |
| 25 | وظيفة المراقبة عن بعد | Ethernet TCP/IP و Cat1 4G واتصالات بيانات RS485 عن بعد |
| 26 | الموثوقية | أجهزة استشعار مزدوجة، دوائر حماية متعددة للحماية المتزامنة، آمنة وموثوقة |
| 27 | مطابقة المنتج | YD/T 2346-2011 |

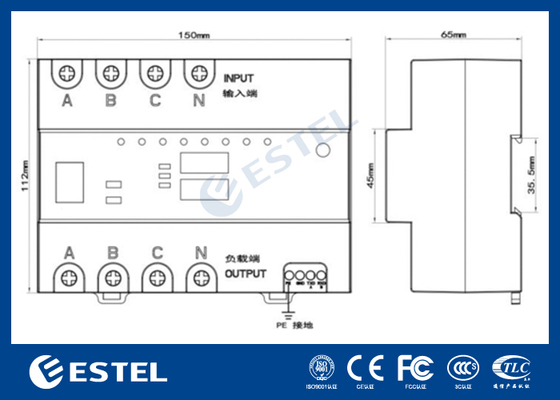

رابعاً: مظهر المنتج وتركيب الجهاز وأبعاده
(1) يمكن للعملاء اختيار ما إذا كانوا سيقومون بتشغيل "حماية فقدان الطور" وفقًا لمتطلباتهم (إيقاف التشغيل افتراضيًا)، ولكن عند استخدام هذا الواقي، يجب أن يكون للطور أ طاقة، وإلا سيفصل الواقي الحمل ويتوقف عن العمل.
(2) يرجى تثبيت واقي من الصواعق (واقي من الاندفاع) وفقًا لاحتياجات المشروع. إذا كان هناك قاطع دائرة وواقي من الصواعق، فيجب تثبيت كلاهما في مقدمة هذا الواقي.
(3) قم بالتوصيل بمصدر الطاقة ثلاثي الطور بأربعة أسلاك 380 فولت وفقًا للعلامات الموجودة على لوحة الواقي (يجب أن يمر الخط المحايد عبر هذا الواقي)، ولاحظ أنه لا يمكن عكس المدخلات والمخرجات. إذا كان هناك سلك أرضي، فقم بتأريضه بشكل موثوق لتعزيز مقاومة الاندفاع للواقي.
(4) قم بتركيب الواقي في الهيكل، وعند تركيبه في الهواء الطلق، يجب حمايته جيدًا من المطر وأشعة الشمس.
(5) إذا كان مؤشر العطل الأحمر المقابل قيد التشغيل بعد تشغيل الواقي لمدة 8 ثوانٍ، فهذا يشير إلى وجود عطل مقابل في الخط، ويجب فحص الخط المقابل.
