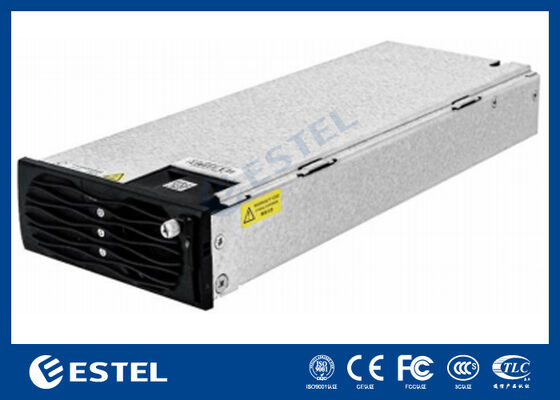

وحدة عاكس الاتصالات IP123000G2A مع 3 منافذ – دخل/خرج تيار متردد/تيار مستمر، نطاق درجة حرارة واسع، ومراقبة ذكية لإدارة الشبكة

نظرة عامة على المنتج

إن وحدة عاكس الاتصالات IP123000G2A مصممة بـ ثلاثة منافذ: دخل تيار متردد، خرج تيار متردد، ودخل/خرج تيار مستمر. والغرض الأساسي منها هو الحفاظ على إمداد تيار متردد مستقر للأحمال الحرجة عن طريق الاختيار الذكي لمصدر الطاقة المتاح:

• عندما يكون تيار التيار المتردد طبيعيًا: تقوم الوحدة بمعالجة إمداد التيار المتردد من خلال التقويم وتقديم خرج التيار المتردد مستقر للحمل.

• عندما يكون تيار التيار المتردد غير متاح: تقوم الوحدة بالتبديل تلقائيًا إلى دخل التيار المستمر وتحويل طاقة التيار المستمر إلى خرج التيار المتردد، مما يضمن استمرارية الطاقة للمعدات الأساسية (تعتمد استراتيجية التبديل على تكوين النظام).

وهي تتوافق مع المعايير الكهربائية واللوائح الصناعية ذات الصلة، وتوفر إدارة الشبكة + المراقبة الذكية للبنية التحتية الحديثة للاتصالات/تكنولوجيا المعلومات والاتصالات. كما أنها تدعم التشغيل المتوازي لما يصل إلى 3 وحدات، مما يتيح توسيع السعة وتصميمات توفر أعلى.

الميزات الرئيسية

• التحويل التلقائي لمصدر التيار المتردد/التيار المستمر: تشغيل التيار المتردد أولاً مع عكس النسخ الاحتياطي للتيار المستمر عند تعطل التيار المتردد، مما يقلل من خطر التوقف.

• تصميم متكامل بثلاثة منافذ: دخل/خرج تيار متردد ودخل/خرج تيار مستمر في وحدة واحدة—يبسط تكامل النظام والصيانة.

• إدارة الشبكة والمراقبة الذكية: رؤية عن بعد لحالة التشغيل والإنذارات والمعلمات الرئيسية (تعتمد العناصر الدقيقة على بروتوكول المراقبة والنظام).

• الامتثال للمعايير + الاستعداد للتوافق الكهرومغناطيسي: مصممة لتلبية المعايير الكهربائية ومتطلبات الصناعة، ومناسبة للنشر على مستوى الاتصالات.

• تشغيل متوازي لما يصل إلى 3 وحدات: يدعم مشاركة الحمل وهندسة الطاقة القابلة للتطوير؛ يمكن استخدامه للتكرار (مثل N+1) اعتمادًا على تصميم النظام.

• القدرة على البيئات القاسية: نطاق درجة حرارة/رطوبة واسع وقدرة على التكيف مع الارتفاع للمواقع الخارجية والمرافق الطرفية.

المواصفات الرئيسية

الظروف البيئية

• درجة حرارة التشغيل: -20 درجة مئوية إلى +75 درجة مئوية (تخفيض الطاقة من 45 درجة مئوية إلى 75 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية إلى +75 درجة مئوية

• الرطوبة النسبية: 5% إلى 95% رطوبة نسبية، غير متكاثفة

• الارتفاع: ≤ 4000 م (تنخفض درجة الحرارة بمقدار 1 درجة مئوية لكل 200 متر ارتفاع كمرجع للتكيف مع الارتفاعات العالية)

الدخل الكهربائي (أحادي الطور)

• وضع الإدخال: TT/TNIT (دخل أحادي الطور)

• نطاق جهد الدخل: 176 فولت تيار متردد إلى 265 فولت تيار متردد

• جهد الدخل المقنن: 220 فولت تيار متردد

• أقصى جهد دخل: 300 فولت تيار متردد

• أقصى تيار دخل: 22 أمبير

• تيار الاندفاع الأولي: ≤ 15 أمبير

يجب تأكيد تصنيفات الخرج (جهد/تردد خرج التيار المتردد، نطاق ناقل التيار المستمر، الكفاءة، الحماية، نوع واجهة الاتصال، الأبعاد، الوزن، طريقة التبريد) من خلال ورقة البيانات/لوحة الاسم الرسمية.

سيناريوهات التطبيق النموذجية

• مواقع الاتصالات/محطات القاعدة: ضمان إمداد التيار المتردد دون انقطاع لمعدات الإرسال والمفاتيح والموجهات ووحدات التحكم في الموقع.

• البنية التحتية للشبكة والحافة: غرف بيانات صغيرة، خزائن حافة، عقد موزعة—خاصةً حيث تقلل المراقبة عن بعد من الزيارات الميدانية.

• الشبكات الخاصة والاتصالات الصناعية: النقل بالسكك الحديدية، شبكات السلامة العامة/الطوارئ، اتصالات المرافق الكهربائية—حيث تهم الاستمرارية والامتثال.

• الأحمال الحرجة المدعومة بالبطارية: الأنظمة التي تستخدم سلاسل بطاريات التيار المستمر أو ناقل التيار المستمر للطاقة الاحتياطية، والتي تتطلب تحويلًا موثوقًا به من التيار المستمر إلى التيار المتردد أثناء انقطاع التيار الكهربائي.

التركيب والتشغيل المتوازي (إرشادات عملية)

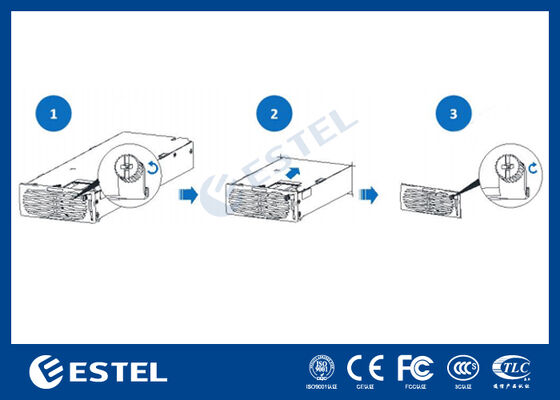

موقع التركيب: يتم تركيبه عادةً داخل رف/خزانة طاقة الاتصالات. تأكد من التهوية الكافية وابق بعيدًا عن مصادر الحرارة المباشرة والرطوبة. استخدم قضبان/فتحات التركيب ومواصفات عزم الدوران المحددة من قبل الشركة المصنعة.

مبادئ الأسلاك (أفضل الممارسات النموذجية):

1. توفير حماية متوافقة أعلى من دخل التيار المتردد (قاطع/صمام وتأريض).

2. قم بتوصيل خرج التيار المتردد بناقل الحمل المحمي أو وحدة التوزيع.

3. قم بتوصيل دخل/خرج التيار المستمر بناقل التيار المستمر أو نظام البطارية لكل متطلبات القطبية وحجم الكابل.

4. استخدم تأريضًا موثوقًا به وقم بتوجيه كابلات المراقبة/الاتصال مع التدريع والفصل عن كابلات الطاقة لتقليل التداخل الكهرومغناطيسي.

التشغيل المتوازي (حتى 3 وحدات):

• استخدم نفس الطراز/الإصدار للمجموعات المتوازية.

• اتبع قواعد الأسلاك والعنونة المتوازية/الاتصالات المحددة (إن أمكن).

• حافظ على أطوال الكابلات والممانعة متسقة قدر الإمكان لدعم مشاركة الحمل المستقرة.

• ضع في اعتبارك تخطيط التكرار (مثل هامش السعة أو N+1) بناءً على أهمية الموقع.

ملاحظات التشغيل/الاحتياطات

• تخفيض الطاقة فوق 45 درجة مئوية: في المواقع الساخنة، تجنب التشغيل المستمر بالحمل الكامل دون تدفق هواء كافٍ؛ حافظ على نظافة المرشحات/المشتتات الحرارية.

• متطلبات الرطوبة غير المتكاثفة: منع التكثف في البيئات ذات التقلبات الكبيرة في درجة الحرارة؛ ضع في اعتبارك سخانات/إزالة الرطوبة للخزانة إذا لزم الأمر.

• اعتبارات الارتفاعات العالية: يؤثر انخفاض كثافة الهواء على التبريد؛ احتفظ بهامش طاقة وقم بالتحقق من الأداء الحراري بالقرب من 4000 متر.

• تقلب الشبكة والحماية من الاندفاع: إذا كان الإمداد يمكن أن يقترب من 300 فولت تيار متردد أو كان عرضة للصواعق، فقم بتنفيذ الحماية المناسبة من الاندفاع وتكييف الطاقة في المنبع.
