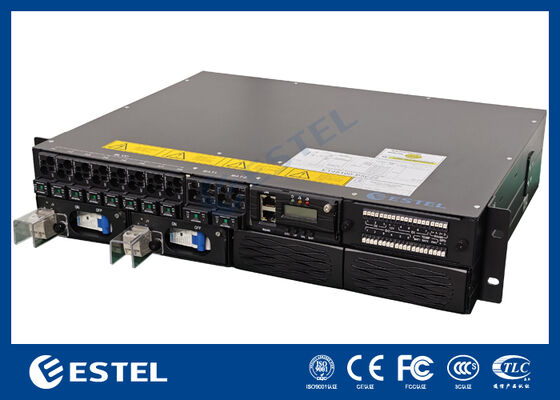

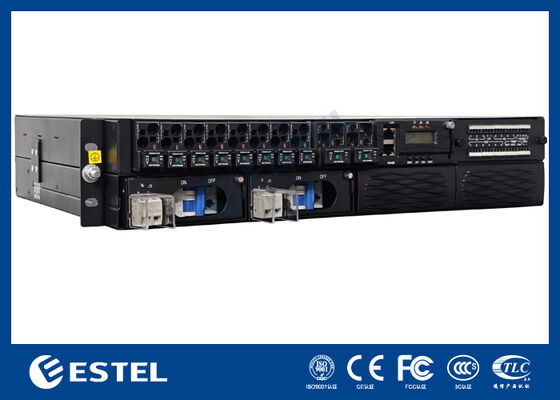

وحدة الطاقة المترددة ذات الرف النحيل للخزانات الاتصالات وغرف معدات الشبكة مع غطاء معدني مغلق
تفاصيل المنتج
وحدة الطاقة المباشرة ذات الرف النحيف
,مزود طاقة لخزانة الاتصالات
,وحدة طاقة غرفة معدات الشبكة
وحدة طاقة DC رفيعة مثبتة على حامل لخزائن الاتصالات وغرف معدات الشبكات المزودة بغطاء معدني مغلق
وصف المنتج لوحدة الطاقة DC
تم تصميم وحدة الطاقة Slim Rack Mount DC خصيصًا لخزائن الاتصالات وغرف معدات الشبكات والبنية التحتية للاتصالات حيث يعد التثبيت المدمج والحماية الميكانيكية وتبديد الحرارة الموثوق به أمرًا ضروريًا. توجد الوحدة في هيكل معدني منخفض المستوى ومجهزة بأقواس تثبيت جانبية لضمان التثبيت الآمن على رفوف مقاس 19 بوصة.
مفتاح مميزات وحدة الطاقة DC
تصميم نحيف للتركيب على الرف: ارتفاع 1U يضمن الاستخدام الفعال لمساحة الرف.
-
غلاف معدني مقوى: غلاف معدني قوي يحمي المكونات الداخلية والأسلاك من الأضرار المادية.
-

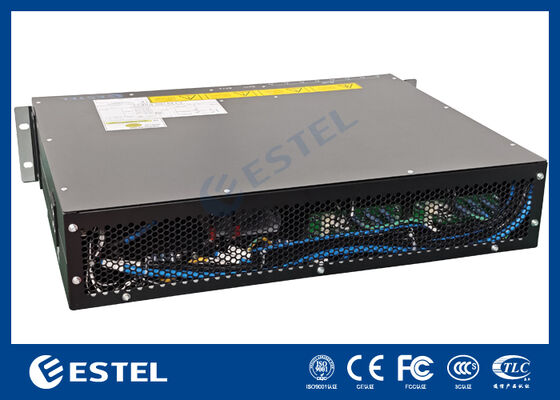

تهوية خلفية فعالة: تتيح اللوحة الشبكية الخلفية على شكل قرص العسل تدفق الهواء الأمثل لتبديد الحرارة وتحسين التبريد.
-

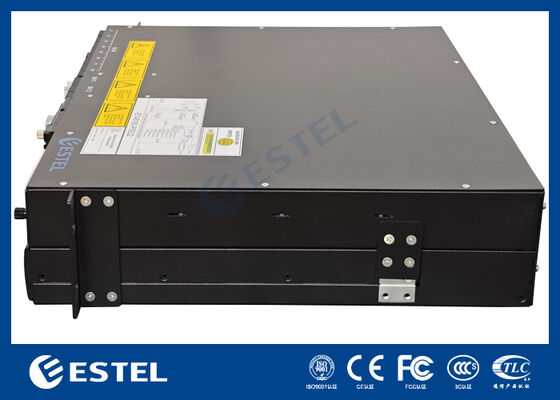

دعامات التثبيت الجانبية: تثبيت آمن على رفوف قياسية مقاس 19 بوصة.
-
غطاء لولبي ثابت: تجميع ثابت، مع سهولة الوصول للصيانة.
-
هيكل قابل للتخصيص: قابل للتكيف مع متطلبات المشروع المختلفة.
-
تخطيط داخلي منظم: توجيه كابل واضح لأسلاك آمنة وفعالة.
المواصفات الفنية لوحدة الطاقة DC
|
غرض |
مواصفة |
|
نوع المنتج |
وحدة طاقة تيار مستمر رفيعة مثبتة على حامل |
|
نوع الضميمة |
هيكل معدني منخفض المستوى مع غلاف مغلق |
|
عامل الشكل |
1U قابل للتركيب على الرف |
|
أبعاد |
482.0 ملم (عرض) × 250.6 ملم (عمق) × 44.45 ملم (ارتفاع) |
|
وزن |
3.5 كجم |
|
مدخلات التيار المتردد |
220VAC مرحلة واحدة |
|
الجهد الناتج العاصمة |
-48 فولت تيار مستمر |
|
تصنيف انتاج الطاقة |
ما يصل إلى 1.5 كيلو واط |
|
حماية ام سي بي |
MCBs متعددة للحماية من الحمل الزائد والدفاع عن ماس كهربائى |
|
وحدات SPD |
أجهزة الحماية من الطفرة الكهربائية (SPD) للحماية من الطفرة الكهربائية |
|
تصاعد بين قوسين |
دعامات تثبيت جانبية لتثبيت الرف بشكل آمن |
|
تثبيت الغطاء |
الغطاء العلوي مؤمن بمسامير متعددة لتجميع مستقر |
|
التخطيط الداخلي |
توجيه الكابلات المنظم للحصول على أسلاك واضحة وآمنة |
|
درجة حرارة التشغيل |
-20 درجة مئوية إلى +70 درجة مئوية |
|
درجة حرارة التخزين |
-40 درجة مئوية إلى +85 درجة مئوية |
|
رطوبة |
5% إلى 95% عدم التكثيف |
|
واجهة الاتصالات |
اختياري SNMP، RS485، LAN للمراقبة عن بعد |
المبادئ التوجيهية التشغيليةمن وحدة الطاقة العاصمة
-
تثبيت:
قم بتركيب وحدة الطاقة DC المثبتة على حامل رفيع بشكل آمن في حامل مقاس 19 بوصة باستخدام دعامات التثبيت الجانبية المتوفرة.
تأكد من وجود مساحة كافية حول لوحة التهوية الخلفية للسماح بتدفق الهواء الأمثل وتبديد الحرارة أثناء التشغيل.
-
توجيه الكابلات والاتصالات:
قم بتوصيل كابل إدخال التيار المتردد بمصدر الطاقة 220 فولت تيار متردد.
تأكد من وجود قطبية مناسبة عند توصيل مخرج التيار المستمر -48 فولت بمعدات الاتصالات أو الشبكة.
تأكد من توجيه جميع الكابلات بشكل صحيح وتأمينها داخل الوحدة لمنع التلف.
-
حماية MCB وSPD:
تأكد من التثبيت الصحيح وتقييمات MCBs لكل دائرة تغذية وتأكد من وجود وحدات SPD في مكانها الصحيح للحماية من زيادة التيار.
اختبر MCBs بعد التثبيت للتأكد من أن الحماية من الحمل الزائد والدائرة القصيرة تعمل كما هو متوقع.
-
المراقبة عن بعد:
الوحدة مجهزة بواجهات اتصال مثل LAN وRS485 وSNMP للتكامل مع أنظمة المراقبة عن بعد.
قم بتكوين إعدادات الاتصال لربط النظام بمنصة مراقبة مركزية للتشخيص في الوقت الفعلي.
-
صيانة:
قم بفحص المكونات الداخلية والأسلاك بانتظام للتأكد من عدم وجود توصيلات فضفاضة.
قم بتنظيف لوحة التهوية الخلفية وفتحات الهواء بشكل دوري للحفاظ على كفاءة التبريد ومنع ارتفاع درجة الحرارة.
تحقق من حالة MCB بانتظام لضمان الأداء السليم، واستبدال أي وحدات حماية تالفة.
-
