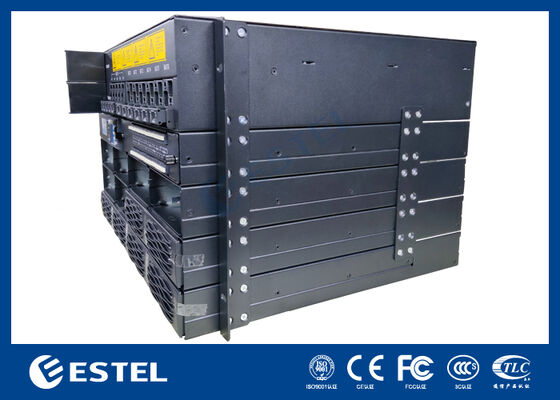

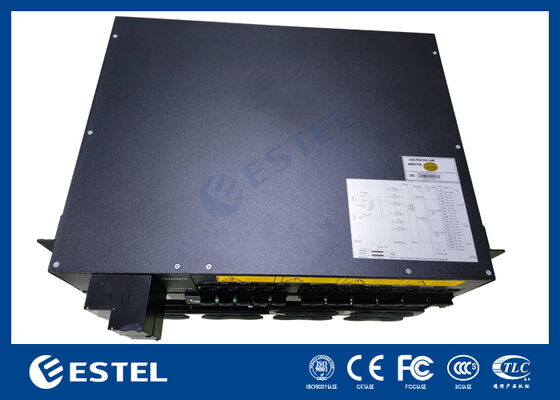

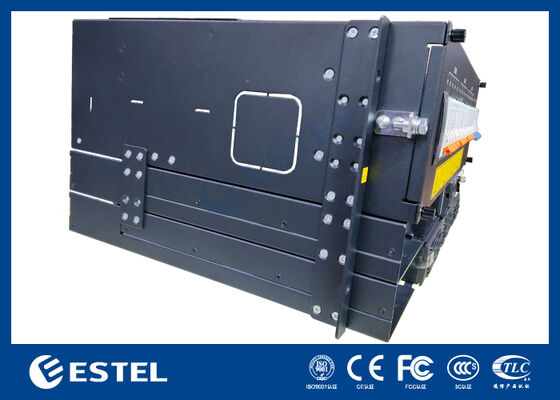

نظام توزيع الطاقة المترددة المكون من 19 بوصة لشبكات الاتصالات مع مدخلات بطارية ومراقبة متكاملة
تفاصيل المنتج
نظام الطاقة المترددة المكون من 19 بوصة
,توزيع طاقة الاتصالات مع مدخلات البطارية
,نظام مكامل لمراقبة الطاقة من الاتصالات
نظام توزيع الطاقة المترددة المكون من 19 بوصة لشبكات الاتصالات مع مدخلات بطارية ومراقبة متكاملة
وصف المنتج لنظام توزيع الطاقة المترددة
تم تصميم نظام توزيع الطاقة الموحدة الموحدة المكون من 19 بوصة لتطبيقات الاتصالات حيث توزيع الطاقة الموحدة الموثوق بها والمركزية أمر ضروري. مثالي لخزانات الاتصالات،غرف الاتصال، ومراكز البيانات ، يدعم النظام توزيع الطاقة لمجموعة واسعة من معدات الاتصالات.ومجهزة بجهاز تحكم لسهولة الرصد والتحكم.
الميزات الرئيسية لنظام توزيع الطاقة المشتركة
-
قدرة طاقة عالية: مصممة للتعامل مع تطبيقات الاتصالات المتطلبة مع توزيع الطاقة عالية الكفاءة.
-
تصميم وحدات: تكوينات مرنة مع عدة مخرجات تغذية ثابتة وإدخالات البطارية للتكرار.
-
مراقبة متكاملة: يوفر جهاز التحكم المدمج ردود الفعل في الوقت الحقيقي حول حالة الطاقة والإنذارات وصحة النظام.
-
تخطيط الوصول الأمامي: يسهل التوصيل والخدمة والصيانة المستمرة دون إزالة الوحدة من الرف.
-
منافذ الاتصالات: تشمل منافذ LAN و RS485 للمراقبة عن بعد وتواصل البيانات.
المواصفات التقنية لنظام توزيع الطاقة المتواصلة
|
البند |
المواصفات |
|
النموذج |
نظام توزيع الطاقة المترددة العشرة بوصات |
|
نوع المنتج |
نظام توزيع الطاقة المتواصلة المرتفع على الرف |
|
نوع المنشأة |
تركيب رف أو خزانة 19 بوصة |
|
هيكل الهيكل |
هيكل معدني منخفض الوضوح مع تصميم الوصول الأمامي |
|
قدرة الطاقة الاسمية |
8 كيلوواط إلى 21 كيلوواط (اعتمادا على التكوين) |
|
الجهد المدخل (AC) |
176V300V AC (مدخلات واسعة النطاق للاضطرابات) |
|
الجهد الخارجي (DC) |
-48 فولت DC (جهد الاتصالات القياسي) |
|
كمية إنتاج جهاز التغذية |
8 مخرجات تغذية، تحمل علامة من F1 إلى F8 |
|
كمية مدخل البطارية |
2 مدخلات بطارية، تحمل علامة على المواصفات التقنية المعتمدة على الأساليب التقنية المعتمدة على الأساليب التقنية المعتمدة على الأساليب التقنية المعتمدة على الأساليب التقنية المعتمدة على الأساليب التقنية المعتمدة على الأساليب التقنية المعتمدة على الأساليب التقنية المعتمدة على الأساليب التقنية المعتمدة على الأساليب التقنية |
|
ملصق فصل الحمل |
مركز واحد معلّم بـ BLVD |
|
واجهة جهاز التحكم |
شاشة LCD متكاملة مع مصابيح LED الحالة ومفاتيح التشغيل |
|
مفاتيح جهاز التحكم |
4 مفاتيح: ESC، UP، DN، ENT |
|
موانئ الاتصال |
1 منفذ LAN ، 1 منفذ RS485 للاتصالات عن بعد |
|
محطات الدخول الرقمية |
7 محطات DI ، تحمل علامة DI 1 ′′ 7 |
|
محطات الإخراج الرقمية |
6 محطات DO ، تحمل علامة DO 1 ′′ 6 |
|
علامة الإشارة المساعدة |
علامات 12 فولت، TEMP، BAT1، BAT2، ENV، SPD |
|
كتلة محطة الإشارة |
يشمل RS485+ / RS485- بلوك المحطة |
|
التبريد |
نظام تبريد هواء فعال في بيئات ذات درجات حرارة عالية |
|
تخطيط التوزيع الأمامي |
أقسام لتغذية، البطارية، جهاز التحكم، والمحطة المتكاملة في لوحة واحدة الأمامية |
|
أجهزة تركيب |
أذان الدرج المشمولة لتركيب آمن في خزانات الاتصالات |
|
الوصول الآلي |
تشغيل الجانب الأمامي لسهولة الصيانة والترقية |
مبادئ توجيهية لتشغيل نظام توزيع الطاقة المتواصلة
-
التثبيت: قم بتثبيت نظام توزيع الطاقة المباشرة في رف 19 بوصة باستخدام دعامات التثبيت الجانبية المقدمة.
-
اتصالات التغذية: قم بتوصيل مخرجات التغذية المباشرة إلى المعدات عبر محطات F1 إلى F8 بناءً على تصميم التثبيت الخاص بك.
-
دمج البطارية: ضمان القطبية المناسبة عند توصيل مدخلات المواصفات التقنية المعتمدة على الأساليب المعتمدة على الأساليب التقنية المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب المعتمدة على الأساليب.
-
المراقبة عن بعد: استخدم واجهة LAN أو RS485 لربط النظام بمنصة مراقبة عن بعد للتنبيهات في الوقت الحقيقي وتتبع الأداء.
-
سلكية الإشارة: يجب توصيل الإشارات الخارجية (مثل DI ، DO ، TEMP ، BAT ، ENV) عبر كتلة نهاية الإشارة المخصصة لأغراض المراقبة.
-
