نظام توزيع طاقة متواصلة مضغوطة لشبكات الاتصالات والبنية التحتية للاتصالات مع SPD حماية MCB المتكاملة والمراقبة الذكية
تفاصيل المنتج
نظام توزيع الطاقة المشتركة المدمجة الاتصالات
,نظام طاقة الاتصالات مع حماية MCB
,مراقبة الذكية لقوة البنية التحتية للاتصالات
نظام توزيع طاقة التيار المستمر المدمج لشبكات الاتصالات والبنية التحتية للاتصالات مع حماية متكاملة لـ MCB SPD ومراقبة ذكية
وصف المنتج لنظام توزيع الطاقة DC

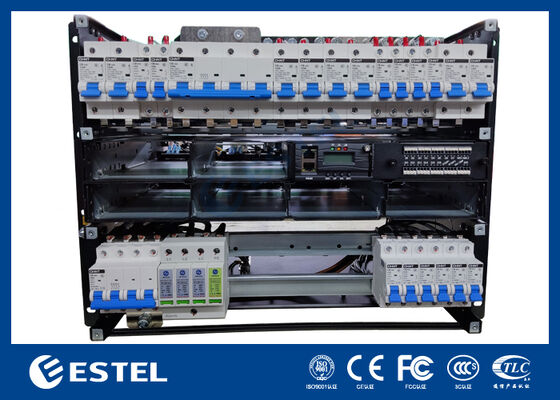

النظام توزيع الطاقة DC المدمجتم تصميمه لشبكات الاتصالات والبنية التحتية للاتصالات وتطبيقات الطاقة الأخرى ذات المهام الحرجة والتي تتطلب موثوقيةحماية الدائرة,حماية الطفرة، ومراقبة ذكية. يقع النظام في أحاوية معدنية مدمجة مقاس 19 بوصة مثبتة على حاملومميزات متعددةMCBs (قواطع الدائرة المصغرة)للحماية من التحميل الزائد،SPD (جهاز الحماية من زيادة التيار)وحدات للدفاع عن النفس، ووحدة مراقبة ذكية متكاملة.
الميزات الرئيسية لنظام توزيع الطاقة DC
-
تصميم مضغوط: 19 بوصة للاستفادة الفعالة من المساحة في غرف الاتصالات والاتصالات.
-
حماية MCB: MCBs متعددة الفروع لتوزيع الدوائر والحماية من الحمل الزائد أو ماس كهربائى.
-
الحماية من الاندفاع المفاجئ: تضمن وحدات SPD المدمجة سلامة النظام من الاندفاعات الكهربائية، وتحمي المكونات الحساسة.
-
مراقبة ذكية: وحدة تحكم مدمجة مع شاشة LCD لإظهار الحالة المحلية والتشخيصات.
-
واجهات الاتصال: LAN، RS485، وSNMP للمراقبة عن بعد وتكامل النظام.
-
التخطيط المعياري: مصمم لتوجيه الكابلات بشكل منظم، وتبسيط التثبيت وتوسعات النظام المستقبلية.
-

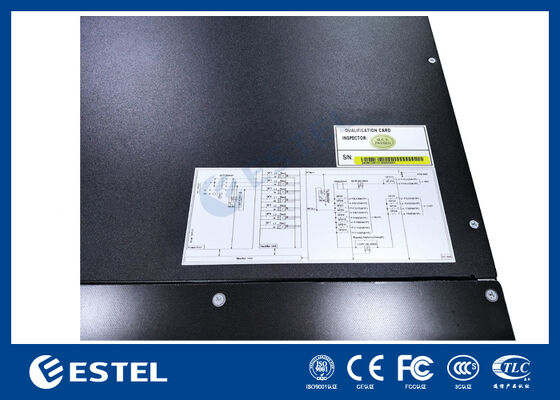

تخطيط واضح للأسلاك: تصميم يمكن الوصول إليه من الأمام لسهولة الخدمة وإدارة أفضل للكابلات.
المواصفات الفنية لنظام توزيع الطاقة DC
| غرض | مواصفة |
| نوع المنتج | نظام توزيع الطاقة بالتيار المستمر |
| هيكل الضميمة | خزانة معدنية، تصميم مدمج لتوفير المساحة |
| تصنيف جهد الإدخال | -48 فولت تيار مستمر |
| طاقة الإخراج المقدرة | ما يصل إلى 10 كيلو واط، اعتمادا على التكوين |
| تكوين الحماية | وحدات MCB متعددة (قواطع دوائر مصغرة) ووحدات SPD |
| تصنيف MCB | 6A إلى 32A، قابل للتعديل لدوائر فرعية مختلفة |
| الحماية من الطفرة | وحدات SPD مع حماية من زيادة التيار بقوة 1500 فولت |
| وحدة المراقبة | وحدة تحكم مدمجة مع شاشة LCD للحالة المحلية والتشخيصات |
| منافذ الاتصالات | 1 منفذ LAN، 1 منفذ RS485، دعم SNMP |

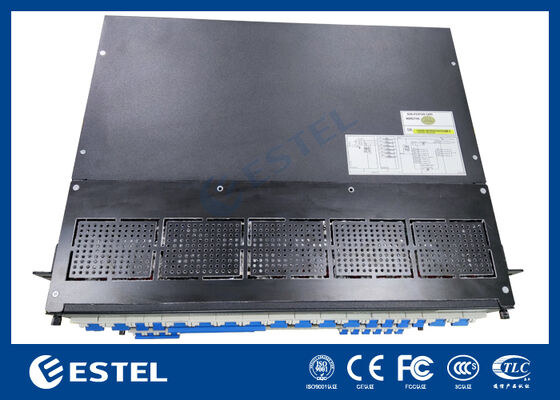

| تبريد | التبريد القسري عبر نظام تهوية متكامل |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| رطوبة | 5% إلى 95% عدم التكثيف |
| التخطيط الداخلي | وحدات، منظمة لسهولة توجيه الكابلات والتوسع المستقبلي |
| طلب | البنية التحتية للاتصالات، غرف الاتصالات، أنظمة النقل، أنظمة الطاقة الصناعية DC |
| وزن | 3.2 كجم (تصميم خفيف الوزن لسهولة التعامل) |
إرشادات التشغيل لنظام توزيع الطاقة DC
- تثبيت:
قم بتثبيت نظام توزيع طاقة التيار المستمر في مقاس 19 بوصة باستخدام حوامل التثبيت المتوفرة.
تأكد من تهوية النظام بشكل صحيح للسماح بالتبريد الأمثل وأداء النظام.
تحقق من توصيلات التأريض لضمان السلامة الكهربائية ووظائف النظام.
- اتصالات الأسلاك:
قم بتوصيل كابلات الإدخال وكابلات الإخراج وكابلات التأريض وفقًا لتصميم الأسلاك الخاص بالمشروع.
قم بإحكام ربط جميع أطراف التوصيل بشكل آمن لمنع التوصيلات غير الدقيقة التي قد تؤثر على أداء النظام أو سلامته.
تأكد من تثبيت كل MCB بشكل صحيح ومطابقته لدائرة التغذية لضمان الحماية من التحميل الزائد.
- الحماية من الطفرة:
تأكد من تثبيت وحدات SPD بشكل صحيح ومطابقتها لمستويات الحماية من زيادة التيار المطلوبة.
تم تصنيف أجهزة الحماية من زيادة التيار بـ 1500 فولت لضمان حماية جميع المعدات المتصلة من المسامير الكهربائية.
- المراقبة والتحكم عن بعد:
استخدم منافذ الاتصال (LAN أو RS485 أو SNMP) لربط النظام بمنصة المراقبة عن بعد.
يتيح ذلك المراقبة في الوقت الفعلي وإشارة الحالة وتشخيص الأخطاء دون الحاجة إلى التدخل في الموقع.
-
