تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد المعدل: | 482.5 ملم (عرض) * 350 ملم (عمق) * 12 يو (ارتفاع) | تقلب مدخلات التيار المتردد: | مرحلة واحدة 220VAC |
|---|---|---|---|
| جهد الإدخال DC: | 120 فولت تيار مستمر إلى 425 فولت تيار مستمر | سعة الإخراج: | 16 كيلو واط + 16 كيلو واط (تكرار N + 1) |
| وحدة المعدل: | 4*4 كيلو واط | الوحدة الكهروضوئية: | 6*3 كيلو واط |
| حماية الحمل: | إل في دي/بي إل في دي | تواصل: | RS485/سنمب |
| إبراز: | مقوم طاقة هجين 30 كيلو واط,نظام طاقة اتصالات 12U,مقوم اتصال RS485,12U telecom power system,RS485 communication rectifier |
||

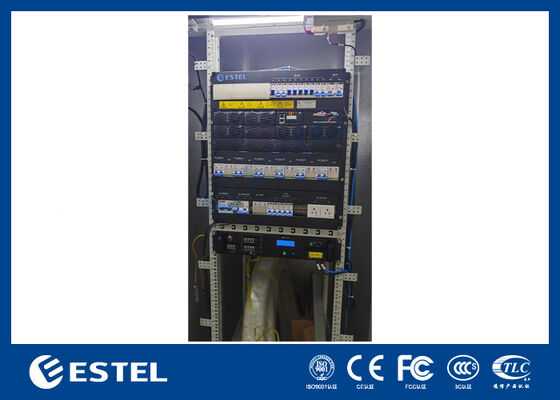

نظام مقوم طاقة هجين عالي الكفاءة 96% 12U مع اتصال RS485
نظرة عامة على المنتجمن نظام مقوم طاقة هجين 12U
تم تصميم نظام مقوم الطاقة الهجين 12U للبنية التحتية للاتصالات ومراكز البيانات المتوسطة والكبيرة والظروف البيئية القاسية، ويوفر توزيعًا مستقرًا للطاقة بالتيار المتردد والمستمر. يقبل مدخلين مزدوجين - 220 فولت تيار متردد وطاقة شمسية (PV) - وينتج خرج تيار مستمر منظم بدقة قابل للتعديل من -43 فولت إلى -58 فولت (عادةً -53.5 فولت). بالإضافة إلى ذلك، يوفر النظام خرج تيار متردد 110 فولت عند 16 أمبير، مع حماية كاملة من زيادة التيار من الفئة C. مع سعة قصوى تبلغ 30 كيلو واط وكفاءات تحويل تتجاوز 96% عبر معظم نطاق التحميل الخاص به، يقلل الجهاز بشكل كبير من استهلاك الطاقة ومتطلبات التبريد المرتبطة به.

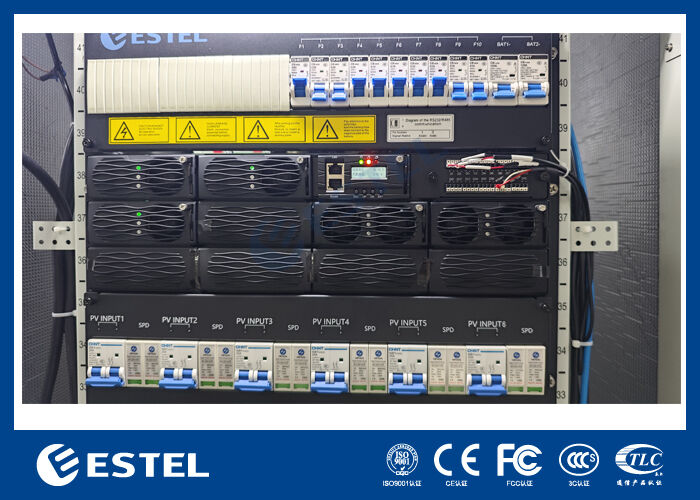

تم تصميم المقوم للتشغيل المستمر، ويستوعب ما يصل إلى 10 وحدات قابلة للتبديل السريع (6 * 3 كيلو واط تعمل بالطاقة الشمسية و 4 * 4 كيلو واط تعمل بالتيار المتردد)، ويدعم تكوينات التكرار N+1 أو أعلى. تتميز كل وحدة بتبريد بالهواء القسري، وتصحيح عامل الطاقة النشط (PFC ≥ 0.99)، وتشوه توافقي كلي منخفض (THDi ≤ 5٪)، مما يضمن تفاعلًا نظيفًا مع الشبكة وخرجًا مستقرًا. يتم تثبيت جميع المكونات في هيكل 12U، 19 بوصة قابل للتركيب في رف بتصنيف IP20. تسهل إمكانية التبديل السريع من الأمام الصيانة، بينما توفر قضبان التوصيل النحاسية المثبتة في الخلف مسار اتصال منخفض المقاومة وعالي التيار.
يتضمن توزيع التيار المستمر المتكامل فصل البطارية عند الجهد المنخفض (BLVD)، مما يتيح تقليل الحمل ذي الأولوية للحفاظ على احتياطيات البطارية الهامة أثناء انقطاع التيار. يوفر وحدة تحكم النظام المتقدمة مراقبة شاملة ومنطقًا قابلاً للبرمجة عبر المدخلات التناظرية (AI) والمدخلات الرقمية (DI) والمخرجات الرقمية (DO). يتم دعم الإدارة عن بُعد من خلال واجهات RS485 و SNMP، مما يمنح المشغلين رؤية كاملة للإنذارات ومقاييس الأداء وحالة المقوم. تسمح شاشة LCD الموجودة على اللوحة الأمامية أيضًا بالتكوين والتشخيص المريح في الموقع.
أساسيالمواصفات لنظام مقوم طاقة هجين 12U
| 106.5 مم (عرض) × 286 مم (عمق) × 44.5 مم (ارتفاع) (ارتفاع 1U) | 482.5 مم (عرض) * 350 مم (عمق) * 12U (ارتفاع) |
| ≤ 2 كجم | ≤ 50 كجم (بدون مقومات) |
| تبريد قسري | تبريد طبيعي |
| وضع التركيب | مركب في رف 19 بوصة |
| الصيانة | صيانة أمامية، تغيير درجة الوحدة مدعوم |
| درجة الحماية | IP20 |
توزيع الطاقةلنظام مقوم طاقة هجين 12U
|
|
جهد الدخل | أحادي الطور 220 فولت تيار متردد |
| قاطع الدخل | 2 * 125 أمبير 2P (واحد احتياطي) | |
| تردد الدخل | 45 ~ 65 هرتز، القيمة المقدرة: 50 هرتز / 60 هرتز | |
| الخرج | 110 فولت تيار متردد، 2 * 63 أمبير 1P، 3 * 32 أمبير 1P | |
| SPD | 20/40KA، 8/20us | |
|
|
120 إلى 425 فولت تيار مستمر. مقدر 340 فولت تيار مستمر | 120 فولت تيار مستمر إلى 425 فولت تيار مستمر |
| قاطع الدخل | 6 * 25 أمبير 2P | |
| SPD | 20/40KA، 8/20us | |
| جهد الخرج | -43 ~ -58 فولت تيار مستمر، القيمة المقدرة: -53.5 فولت تيار مستمر | |
|
|
16 كيلو واط + 18 كيلو واط (تكرار N+1) |
|
| قاطع البطارية | 2 * 125 أمبير 1P قاطع دائرة | |
| قاطع الحمل | BLVD: 1 * 63 أمبير / 1P + 3 * 20 أمبير / 1P + 6 * 10 أمبير / 1P |
وحدة المقومجهد الدخل
| 120 إلى 425 فولت تيار مستمر. مقدر 340 فولت تيار مستمر | 85 فولت تيار متردد ~ 300 فولت تيار متردد، مقدر 220 فولت تيار متردد |
| > 96% | القدرة المقدرة |
| 3000 واط ((200 إلى 425 فولت تيار مستمر) | 4000 واط (176 ~ 300 فولت تيار متردد) |
| -40 درجة مئوية ~ +75 درجة مئوية (50 درجة مئوية عند الخرج الكامل) | الأبعاد |
| 106.5 مم (عرض) × 286 مم (عمق) × 44.5 مم (ارتفاع) (ارتفاع 1U) | الوزن |
| ≤ 2 كجم | وضع التبريد |
| تبريد قسري | عامل الطاقة |
| ≥ 0.99 | THD |
| ≤ 5% | خرج التيار المستمر |
| -43 ~ -58 فولت تيار مستمر، مقدر -53.5 فولت تيار مستمر، 55 أمبير كحد أقصى | وحدة التحكم لنظام مقوم طاقة هجين 12U |
الوحدة الشمسيةمن نظام مقوم طاقة هجين 12Uجهد الدخل
| 120 إلى 425 فولت تيار مستمر. مقدر 340 فولت تيار مستمر | الكفاءة |
| > 96% | القدرة المقدرة |
| 3000 واط ((200 إلى 425 فولت تيار مستمر) | درجة حرارة العمل |
| -40 درجة مئوية ~ +75 درجة مئوية (50 درجة مئوية عند الخرج الكامل) | الأبعاد |
| 106.5 مم (عرض) × 286 مم (عمق) × 44.5 مم (ارتفاع) (ارتفاع 1U) | الوزن |
| ≤ 2 كجم | وضع التبريد |
| تبريد قسري | عامل الطاقة |
| ≥ 0.99 | THD |
| ≤ 5% | خرج التيار المستمر |
| -43 ~ -58 فولت تيار مستمر، مقدر -53.5 فولت تيار مستمر، 55 أمبير كحد أقصى | وحدة التحكم لنظام مقوم طاقة هجين 12U |
وحدة التحكم
| الموديل: MC2900 | إدخال الإشارة |
| 2 AI، 6 DI | خرج الإنذار |
| 6 DO | الاتصال |
| RS485: مدعوم |
SNMP: مدعوم |
| شاشة LCD | بيئة نظام مقوم طاقة هجين 12U |
التشغيل
|
درجة الحرارة -40 درجة مئوية ~ +65 درجة مئوية (خرج كامل أقل من 50 درجة مئوية) |
درجة حرارة التخزين |
| -40 درجة مئوية ~ +70 درجة مئوية | رطوبة التشغيل |
| 5% ~ 95% (بدون تكثف) | الارتفاع |
|
|
