ET48300-005 نظام الطاقة المدمج لمصدر الطاقة دون انقطاع وخزانة الخارجية

نظام الطاقة المدمج ET48300-005 لإمداد الطاقة غير المنقطع والخزانة الخارجية

مقدمة نظام الطاقة المدمج DC ET48300-005

يتميز نظام الطاقة الفرعي ET48300-005 بتصميم مدمج بارتفاع 5U لتلبية احتياجات التطبيقات الحرجة لنقل الألياف والميكروويف، وأجهزة الوصول، والمحولات. يمتلك النظام سعة طاقة قصوى تبلغ 300 أمبير، مع قواطع دوائر التيار المتردد والبطارية والحمل. يمكن الوصول إلى الكابلات من الأمام مع قواطع الدوائر وقضبان التوصيل.

الميزات الرئيسية

• عرض قياسي 19 بوصة: يضمن التوافق للاستخدام الواسع.
• ارتفاع مدمج 5U: يوفر المساحة ويقلل تكاليف التركيب.
• التشغيل الأمامي والوصول إلى الكابلات: يوفر جاذبية جمالية وصيانة آمنة.
• إدارة متقدمة للبطارية: يطيل عمر البطارية ويوفر منافذ اتصال متنوعة (RS485، منفذ إنترنت، تلامسات جافة) للشبكات المرنة والمراقبة عن بعد.
• وحدات تقويم ومتحكم قابلة للتبديل السريع: تسمح بالصيانة السهلة والسريعة عبر الإنترنت.
• نطاق جهد دخل واسع (85-300 فولت تيار متردد): يتكيف مع ظروف شبكة الطاقة المختلفة.

سيناريوهات التطبيق

• محطات القاعدة اللاسلكية
• شبكات النقل
• شبكات الاتصالات للمؤسسات

المواصفات

توزيع التيار المتردد

• وضع الإدخال: 220 فولت تيار متردد أحادي الطور
• سعة الإدخال: 1 × 100 أمبير / 2 قطب
• تردد الإدخال: 45 ~ 65 هرتز (القيمة المقدرة: 50 هرتز / 60 هرتز)
• SPD للتيار المتردد: 20 كيلو أمبير / 40 كيلو أمبير، 8/20 ميكرو ثانية

توزيع التيار المستمر

• جهد الخرج: -43 إلى -58 فولت تيار مستمر (القيمة المقدرة: -53.5 فولت تيار مستمر)
• السعة القصوى: 18 كيلو واط
• قاطع البطارية: 2 × 125 أمبير (1 قطب)
• قواطع الحمل:
  • LVD: 32 أمبير (1 قطب) × 2 + 40 أمبير (1 قطب) × 2 + 63 أمبير (1 قطب) × 3
  • BLVD: 6 أمبير (1 قطب) × 2 + 10 أمبير (1 قطب) × 2 + 16 أمبير (1 قطب) × 2
• جهد دخل وحدة التقويم: 85 فولت تيار متردد إلى 300 فولت تيار متردد (مقدر 220 فولت تيار متردد)
• الكفاءة: >96%
• الطاقة المقدرة: 3000 واط (176 ~ 300 فولت تيار متردد)
• درجة حرارة العمل: -40 درجة مئوية إلى +75 درجة مئوية (خرج كامل أقل من 50 درجة مئوية)
• البعد: 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (1U ارتفاع)
• الوزن: ≤2 كجم
• وضع التبريد: تبريد قسري
• عامل الطاقة: ≥0.99
• التشوه التوافقي الكلي (THD): ≤5%

المتحكم

• إدخال الإشارة: 4 مدخل تناظري (3 حرارة بطارية، 1 حرارة محيطة)، 7 مدخل رقمي (SPD، 6 مدخل رقمي عام)
• خرج الإنذار: 6 تلامسات جافة
• منفذ الاتصال: RS485، SNMP
• وضع العرض: شاشة LCD

البيئة

• درجة حرارة التشغيل: -40 درجة مئوية إلى +75 درجة مئوية (خرج كامل أقل من 50 درجة مئوية)
• درجة حرارة التخزين: -40 درجة مئوية إلى +70 درجة مئوية
• رطوبة التشغيل: 5% إلى 95% (بدون تكثف)
• الارتفاع: 0 إلى 3000 متر (للارتفاعات بين 2000 متر و 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية لكل 200 متر زيادة في الارتفاع.)

يقدم هذا الملخص فهمًا شاملاً لنظام الطاقة المدمج DC ET48300-005، المصمم للموثوقية والكفاءة في تطبيقات الاتصالات المختلفة.

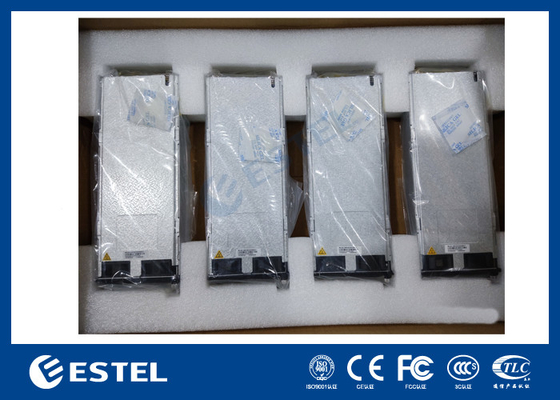

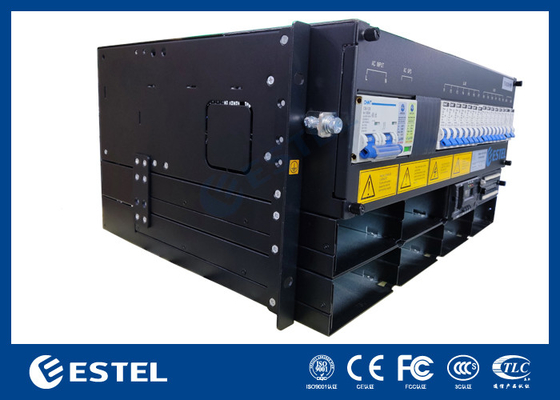

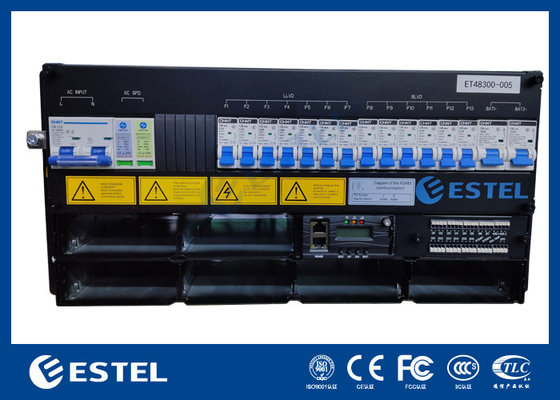

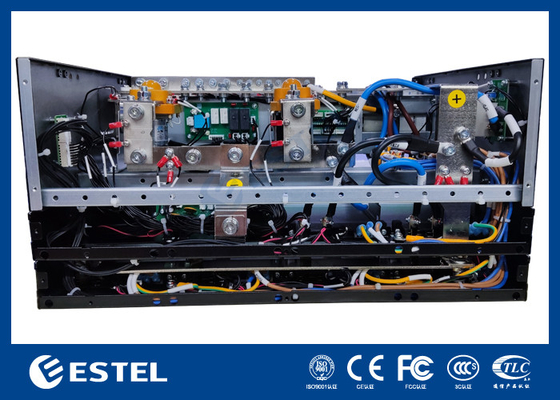

صور نظام الطاقة المدمج ET48300-005:
