| باب: | باب أمامي واحد | تركيب المعدات: | قياسي 19 "رف |
|---|---|---|---|
| حماية: | IP55 | الفراغ الداخلي: | 32U |
| طلاء: | طلاء مسحوق مضاد للتآكل | تبريد: | مكيف هواء ومروحة |
| PDU: | AC/DC | مراقبة البيئة: | -48VDC ، اتصال SNMP |
| ضوء: | -48 فولت تيار مستمر | مجلس الوزراء: | خزانة الاتصالات في الهواء الطلق |
| إبراز: | خزانات الاتصالات الخارجية,خزانة معدات الاتصالات |
||

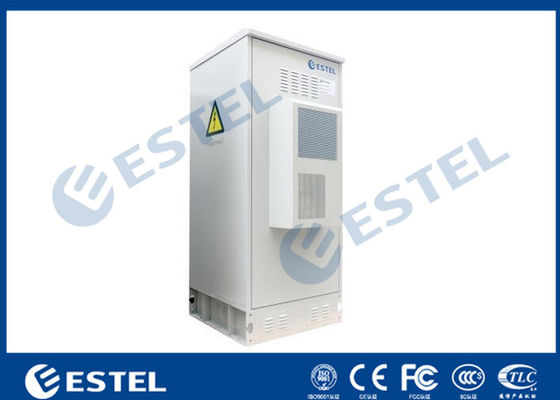

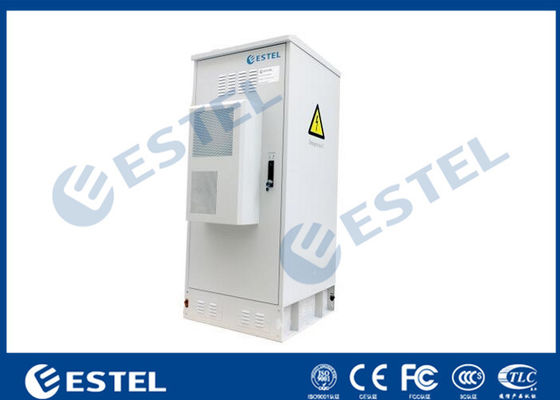

IP55 32U المكيف الهوائي المكيف للخارج التبريد / 19 بوصة رف الجدار مزدوج الحائط محطة القاعدة مجلس الوزراء
1المواصفات
(1) المعلمات التقنية
| البند | النوع | المعلم التقني |
| الهيكل | البعد |
البعد الخارجي H×W×D 1750×750×750mm. الأبعاد الداخلية H × W × D 1450 × 650 × 650mm (١٩ , ٣٢ يو) |
| التخطيط | حجرة واحدة | |
| طريقة تركيب المعدات | 19 ′′ رف | |
| الباب | مع باب أمامي واحد، وقفل خاص ضد السرقة ثلاث نقاط للخزانة الخارجية (قفل دعم) | |
| المواد | الفولاذ المغلف، جدار مزدوج، الجدار الداخلي هو 0.8mm سمك، الجدار الخارجي هو 1.5mm سمك، هناك 20mm PEF العزل الحراري بين الجدران. | |
| الهيكل | مقاومة | |
| حماية الدخول | IP55 | |
| تحكم درجة الحرارة | التبريد | مكيف الهواء AC220V ومروحة DC48V |
| الإضاءة | مصباح LED | مصابيح LED 48 فولت (غير قابلة للتحريك) ، مع مفكّط حماية |
| الحرارة | الحرارة | درجة حرارة العمل: -40°C ~ +55°C |
| درجة حرارة التخزين: -50°C ~ + 70°C | ||
| درجة حرارة النقل: -50°C ~ +70°C | ||
| الرطوبة | الرطوبة النسبية | 5% ~ 100% |
| الضغط | ضغط الهواء | 62kpa ~ 101kpa (مثل 0m ~ 5000m الارتفاع) |
| كثافة الإشعاع | كثافة الإشعاع الشمسي | 1120 × ((1±5%) W/m2 |
| لا، لا، لا | البند | كمية | الوحدة | المواصفات |
| 1 | خزانة الاتصالات الخارجية | 1 | تم تعيين |
(1) الأبعاد الخارجية H × W × D 1750 × 750 × 750mm ؛ البعد الداخلي H × W × D 1450×650×650ملم. (2) مقصورة واحدة، بما في ذلك رف المعدات 19. (3) مع باب أمامي واحد، وقفل خاص مكافحة السرقة ثلاث نقاط للخزانة الخارجية (القفل الداعم) (4) الفولاذ المغلف، جدار مزدوج، الجدار الداخلي هو 0.8mm سمك، الجدار الخارجي هو 1.5mm سمك، وهناك عزل حرارية 20mm PEF بين جدران. |
| 2 | مكيف الهواء | 1 | تم تعيين |
مصدر الطاقة: AC220V، 50HZ طاقة التبريد: 1500 واط |
| 3 | مروحة التهوية المباشرة المساعدة | 2 | البنك المركزي | DC48V |
| 4 | نظام مراقبة البيئة | 1 | تم تعيين |
1× وحدة مراقبة البيئة، 19، 1U؛ NEM-500،SNMP الاتصال جهاز استشعار دخان 1 × مستشعر 1 × للمياه، جهاز استشعار درجة الحرارة والرطوبة مستشعر باب 1 ×، جهاز استشعار الانحدار والصدمات |
| 5 | وحدة توزيع الطاقة |
الدرجة B مقاومة للبرق مدخل التيار المتردد: 63A / 2P × 1 ؛ مخرج التيار المتردد: 16A / 1P × 4 مخرج متزامن: 16A / 1P × 4. الارتفاع: 4U |
||
| 6 | مفتاح مصباح LED | 1 | البنك المركزي | تستخدم للسيطرة على مصباح LED |
| 7 | مصباح LED | 1 | البنك المركزي | DC48V |
| 8 | الحزمة | 1 | تم تعيين | غلاف خشبي |
2التطبيقات
ويتم استخدام ET7575175-EQ الخارجي مجلس الوزراء معدات الاتصالات بشكل رئيسي في محطة الاتصالات اللاسلكية القاعدة، مثل الاتصالات / شبكة خدمة متكاملة، نظام 4G،محطة تغيير الوصول/البثالاتصالات / الإرسال في حالات الطوارئ ، الخ

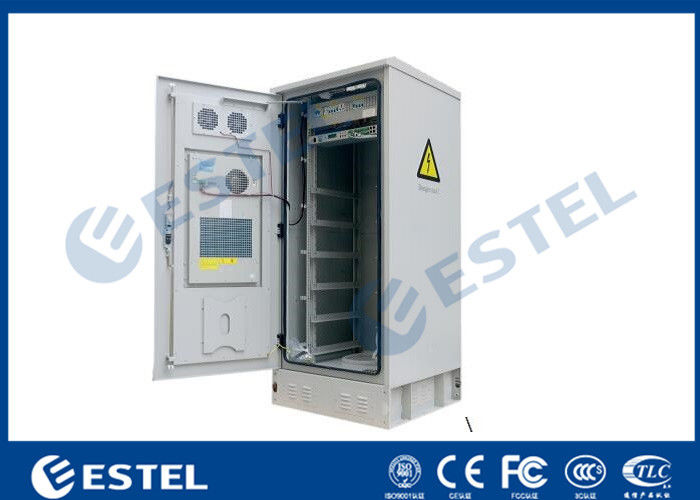

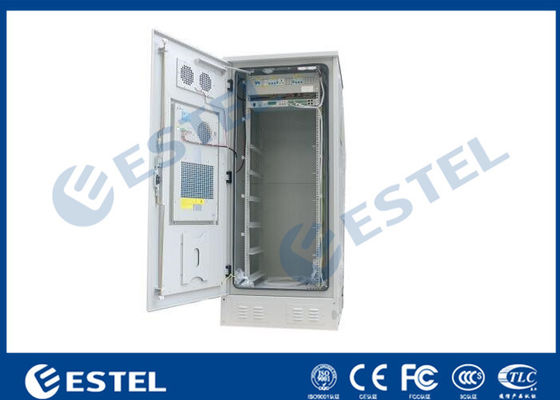

الخزانة هي خزانة المعدات ، بما في ذلك رف تثبيت المعدات 19 ′′ ، مع مكيف الهواء والمروحة على الباب الأمامي.
يستخدم باب الخزانة هيكلًا مضمنًا ويمكن لجهاز الحد من الباب أن يحد من زاوية الافتتاح. القفل هو قفل مضاد للسرقة من ثلاث نقاط ، يدعم القفل.كل باب خزانة تشمل جهاز استشعار الباب المفتوح، والعمل مع وحدة مراقبة البيئة.
4.1 الخزانة مقاومة للغبار والشمس والتمطر، والتي تستخدم في البيئة الخارجية.
4.2 يستخدم التبريد الخزانة تكييف الهواء والمروحة.
4.3 بما في ذلك مصباح الإضاءة -48VDC.
4.4 تخطيط الخزانة معقول، مما يسهل الوصول إلى الكابلات وتثبيتها وتعليقها بالأرض. في الجزء السفلي من الخزانة، هناك ثقوب دخول فردية للكابلات الكهربائية،كابلات الإشارة والكابلات البصرية.
4.5 جميع الكابلات والسدادات والعزل الحراري المستخدمة في الخزانة مصنوعة من مواد مضادة للاشتعال.
4.6 تتضمن الخزانة رف التثبيت القياسي 19 ′′.
4مادة: الصلب المسالج من جودة جيدة
4.8 معالجة السطح: إزالة الدهون، إزالة الرطوبة، الفوسفاتية المقاومة للصدأ (أو التصلب) ، المطلية بالمسحوق.
4.9 محمل حمولة الخزانة: ≥600kg
4.10 الحماية من الدخول: IP55
4.11 مقاومة الشعلة: تتوافق مع GB5169.7 اختبار A
4.12 المقاومة الميكانيكية: كل سطح يمكن أن يتحمل ضغط عمودي > 980N ؛ بعد فتح الباب ، يمكن أن تتحمل الطرف الخارجي ضغط عمودي > 200N.
4.13 مقاومة العزل: المقاومة العازلة بين أجهزة التأريض وأجزاء جسم الخزانة لا تقل عن 2×104M/500V ((DC).
4.14 الجهد المقاوم: الجهد المقاوم بين أجهزة التأريض وأجزاء جسم الخزانة لا يقل عن 3000V ((DC) / 1min.
5المكونات التثبيت
5.1 يتم تثبيت وحدة التحكم في البيئة ووحدة مراقبة البيئة على رف 19 ′′.
5.2 يتم تثبيت مكيف الهواء والمروحة على باب الخزانة. جهاز تكييف الهواء يتحكم تلقائيًا في المروحة اثنين ، عندما تصل درجة الحرارة داخل الخزانة إلى 35 درجة ،المروحة ستبدأ العمل تلقائيًا.
6تصميم مضاد للسرقة
6.1 قفل ثلاث نقاط
(1) استخدام اتصال مضاد للفصلات المفتوحة كهيكل وربط حامل. استخدام المسامير الرصيدة لثبيت الخزانة.
(2) مفاصل الأبواب تستخدم وضع مفصل داخلي.التثبيت الداخلي،التثبيت الداخلي، لا يوجد مسامير خارجية وباب خزانة مضمن، يمكن لهذه التصميمات حماية الخزانة من السرقة والوصول إلى المياه.استخدام اتصال مضاد للفصل فضفاضة كهيكل والاتصال حامل. المسمار المرساة لإصلاح الخزانة استخدام المسمارات المسبوقة الساخنة الغطس.
7صورة الحجرة
