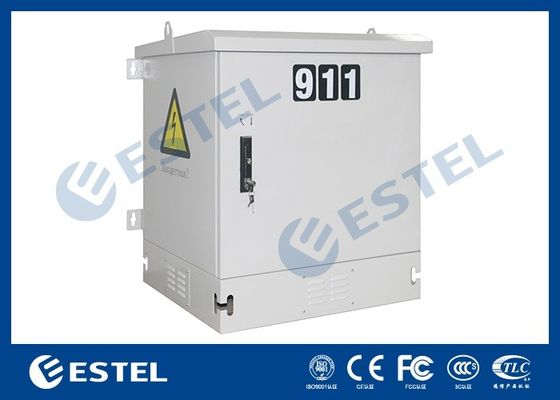

الحجرة الكهربائية الخارجية ذات الجدار الواحد

جدار واحدفي الخارجخزانة تدعم ثلاثة طرق للتركيب، مثبتة على الحائط، مثبتة على العمود، ومثبتة على الأرضهيكل

• الخزانة مصنوعة من الفولاذ المجلفن بالغمر الساخن، بهيكل جدار واحد. من السهل تركيبها وأدائها محكم الإغلاق.

مقصورة المعدات:

تُستخدم خزانة ET706085PWF-S لتركيب معدات الاتصالات والبطارية. الخزانة ذات جدار واحد، وتستخدم مروحتين للتبريد. إنها مقاومة للشمس ومقاومة للماء.الباب وقفل الباب:

يستخدم باب الخزانة هيكلًا مدمجًا. زاوية فتح الباب أكبر من 110 درجة ويمكن لجهاز تحديد الباب أن يحد من زاوية الفتح. القفل هو قفل ثلاثي النقاط مضاد للسرقة، ويدعم القفل.الحجم الخارجي للخزانة:

700x600x850mm (العرض × العمق × الارتفاع)الحجم الداخلي للخزانة:

610x510x640mm (العرض × العمق × الارتفاع)رسم تخطيطي للأبعاد

• ظروف البيئة القابلة للتطبيق

• درجة حرارة التشغيل: -20 درجة مئوية ~ 55 درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

درجة حرارة النقل: -50 درجة مئوية ~ +70 درجة مئوية

الرطوبة النسبية (RH): 5% ~ 100%

ضغط الهواء: 62 كيلو باسكال ~ 101 كيلو باسكال (يشبه ارتفاع 0 متر ~ 5000 متر)

شدة الإشعاع الشمسي: 1124 × (1±5%) واط/م2

المواصفات الفنية

• المادة: جدار واحد، فولاذ مجلفن، سمك 1.5 مم

• الحماية من الدخول: IP55
• المعالجة السطحية: إزالة الشحوم، إزالة الصدأ، الفسفتة المقاومة للصدأ (أو الجلفنة)، مطلية بالمسحوق.
• طريقة تركيب المعدات: رف وصينية قياسية 19 بوصة
• مع باب أمامي واحد، وقفل ثلاثي النقاط مضاد للسرقة للخزانة الخارجية (يدعم القفل)
• نوع مجمع
• التبريد: مروحتان، DC48V، مثبتة في الأعلى
• مصباح LED: DC48V,
• مستشعر مصباح LED: يستخدم للتحكم في تشغيل/إيقاف تشغيل مصباح LED
• يدعم ثلاثة طرق للتركيب: مثبت على العمود، مثبت على الحائط، ومثبت على الأرض

الميزات

• طريقة التركيب

• التهوية

مخرج الهواء:

مدخل الهواء:

التعبئة

• تعبئة الخزانة عبارة عن صندوق خشبي يتوافق مع GB3873-83، مقاوم للرطوبة والصدمات. الجزء الخارجي من العبوة مطلي بعلامة مقاومة للرطوبة، وعلامة مقاومة للصدمات، وعلامة الاتجاه، وما إلى ذلك.
