نظام مراقبة البيئة المثبت على حامل 19 بوصة

نظام مراقبة البيئة على الرف 19 بوصة نموذج FSU1000

1معايير المنتج

الأبعاد: W 440 مم * D 200 مم * 4 4 مم (19 بوصة ، 1 يو)

الدقة: الجهد المباشر ± 0.5%

تشغيل الجهد: DC36-72V أو AC90-264V

الطاقة الاسمية: 5W (استهلاك الطاقة للجهاز بأكمله ، باستثناء إمدادات الطاقة الخارجية) درجة حرارة بيئة التشغيل: -20 °C-55 °C

درجة حرارة التخزين والنقل:-40 °C-70 °C

الرطوبة النسبية: 90% (40 °C ± 2 °C)

الارتفاع: 0-3000 M القياس

2نظام مراقبة البيئة ملف المنتج

وحدة مراقبة البيئة هي مضيف مراقبة الشبكة مصمم لغرف الشبكة المتكاملة التي تدمج مراقبة UPS وبيئات الطاقة الموسعة.تبني نمط التصميم الشهير الذي يبلغ طوله 19 بوصة، يدعم 220V AC أو 48V DC إمدادات الطاقة، يدعم أكثر من 12 طريق قيمة التبديل، خروج التحكم المرورية متعددة الطرق وتوسيع درجة الحرارة المحيطة والرطوبة،مع وظائف مراقبة ومراقبة SMS، أكثر أماناً وموثوقية. سيكون أفضل خيار لغرف العمل الحديثة بدون طيار.

3نظام مراقبة البيئة ميزة المنتج

• FSU1000 هو جهاز استحواذ على الأجهزة للسيطرة على الأجهزة وخدمة محطة الخزانة وغرفة الآلات.يجمع التصميم الجديد بين الاحتياجات العملية لتسليم المشروع وتنفيذ المشروع من محطة ETC في الهواء الطلق والخزانة في الهواء الطلق، مع التركيز على حل صيانة النظام ، وتوصيل النظام ، وإصلاح الأخطاء ، والجمال وغيرها من المتطلبات ، مناسبة لمعظم مجموعة الجانب الأمامي من بيئة التطبيق.

• وحدة مراقبة بيئة الطاقة من سلسلة FSU1000 هي نظام مراقبة بيئة الطاقة مصغر وذو موثوقية عالية ومريحة للتثبيت لمحطة قاعدة الاتصالات ،غرفة كمبيوتر متكاملة وخزانة خارجية، يستخدم خصيصا للطاقة، والبيئة، والتحكم في المعدات والرصد عن بعد من محطة القاعدة الاتصالات، غرفة الآلات المتكاملة ومركز الآلات في الهواء الطلق.

• وحدة مراقبة البيئة الديناميكية من سلسلة FSU1000 لديها وظائف الكشف عن إشارات الاتصال الجاف مثل حراسة المدخل ، الغمر بالماء ، الدخان ، حماية البرق ،فشل تكييف الهواء، الكشف عن الأشعة تحت الحمراء، درجة الحرارة والرطوبة، وما إلى ذلك، ومدمجة في مدينة الكشف عن قطع الطاقة و وظائف الكشف عن اهتزازات الانحناء.

• l وحدة مراقبة بيئة ديناميكية من سلسلة FSU1000 مدمجة في وظيفة قياس الجهد المتردد، ومجهزة بـ 8 واجهة استشعار تأثير هال، تستخدم لقياس التيار المتردد،فولتاج القياس التناظري، جهاز إرسال التيار.

• وحدة مراقبة البيئة الديناميكية من سلسلة FSU1000 لديها قنوات متعددة

• إرسال إشارة RS485/RS232 (حتى 16) وظيفة الوصول، يمكن استخدامها لتبديل إمدادات الطاقة، تكييف الهواء، UPS، بطاريات الليثيوم، العدادات الذكية، أقفال الأبواب الإلكترونية، الصوت،بروتوكول الوصول لمعدات الفيديو.

• وحدة مراقبة بيئية ديناميكية من سلسلة FSU1000 مع مجموعة متنوعة من خيارات أساليب الاتصال (RS485/RS232، TCP، UDP، SNMP، NB-IOT، 4g، Wifi، الخ) ، سهلة الشبكة.وحدة مراقبة البيئة الديناميكية من سلسلة FSU1000 تدعم الوصول إلى شاشة تكوين 7 بوصات.

3ملامح المظهر والواجهة

واجهة الوحدة الداخلية:

لوحات وواجهات لIMU هي الموضحة أدناه

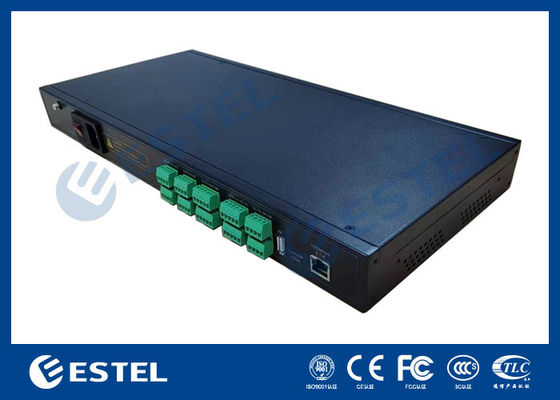

بروتور 1-2 مظهر الامام والخلف

توسيع تعريف ترتيب الخط التسلسلي:

4متطلبات تكوين نظام مراقبة البيئة

نظام UPS مع واجهة الاتصال RS-232;

جهاز كمبيوتر (مع حقوق إدارية) مع واجهة الاتصال RS-232 وبطاقة محول Ethernet 10M/100M لتحديد المعلمات الأولية.

بيئة شبكة كاملة

سلسلة من خيارات توسيع الوظائف لمراقبة الشبكة ومراقبة وإدارة طاقة UPS وبيئات غرفة الكمبيوتر والأجهزة الطرفية (اختياري).

5ميزات نظام مراقبة البيئة

1. تم تجهيز اللوحة الأمامية بشاشة الكريستال السائل 3 بوصة للتشغيل السهل والبديهي.

2. جميع الموانئ المتسلسلة مجهزة بأضواء مؤشرة لعرض حالة الاتصال بصرياً.

3. ميكانيكية: ′′1u/19" حالة قياسية، سهلة التثبيت.

4. مجهزة بـ 5 مجموعات من أجهزة الاستشعار تصل إلى 15W إمدادات الطاقة الخارجية لدعم مجموعة متنوعة من

5. الرابط المنطقي

6. دعم لنقل ونقل شفاف لبيانات البروتوكول.

7. دعم عدد كبير من أجهزة الاستشعار، الوصول إلى المعدات، مع التناظرية، التبديل، RS485/RS232

8. إشارة الوصول.

9. تحميل GSP القياسي، بروتوكول مفتوح.

10. إمدادات طاقة مرنة، إمدادات طاقة متغيرة أو متواصلة.

11. صفحات الويب ذات الوظائف الكاملة تجعل عرض البيانات بسيطا ومباشرا

12. مجهزة بـ (بازر) ، حالة إنذار إشارة صوتية محلية

13. تقدم ما يصل إلى 16485 منفذ تسلسلي (إصدار IMU 1016

14. القدرة على التكيف مع الميناء جيدة، وفي الوقت نفسه، فإن كائن المراقبة في الاستخدام الشائع لديه ميناء مخصص

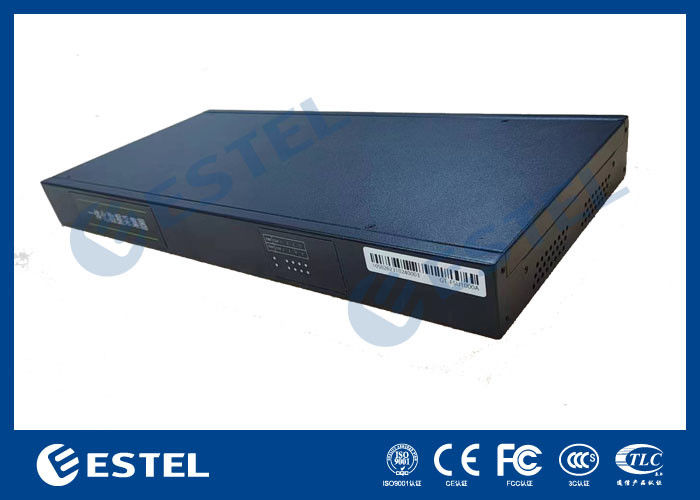

6صور المنتج
