مبادلة الحرارة في الحجرة الخارجية
تفاصيل المنتج
مبادل حراري للخزانة
,مبادل حراري كهربائي

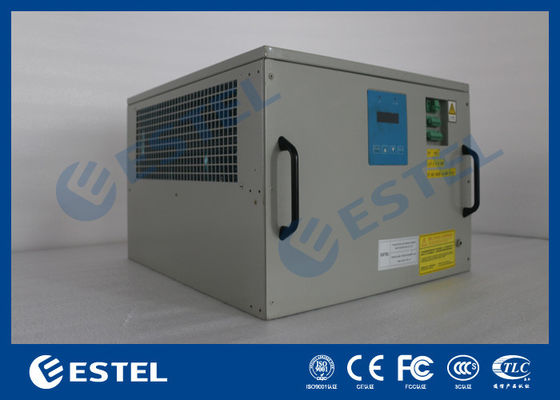

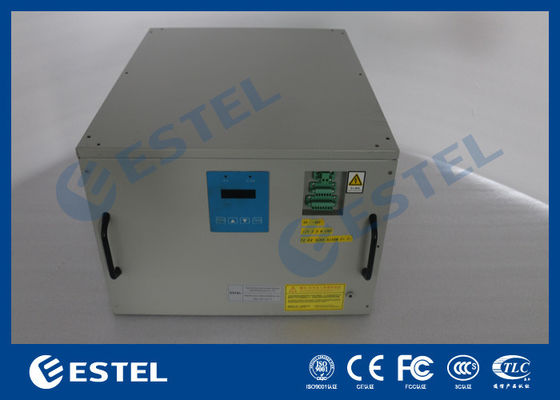

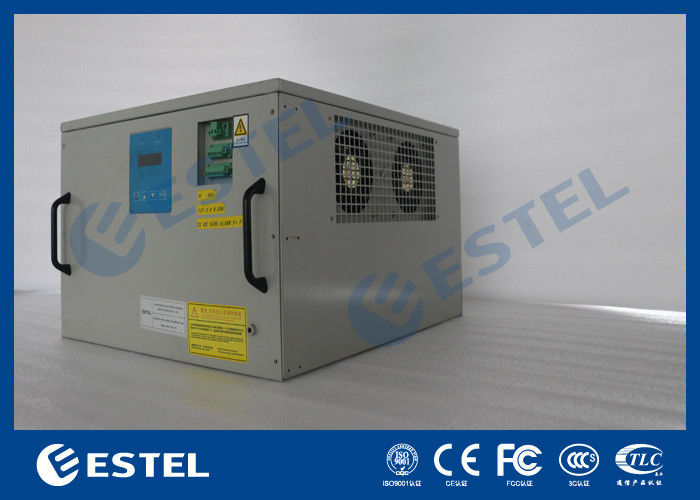

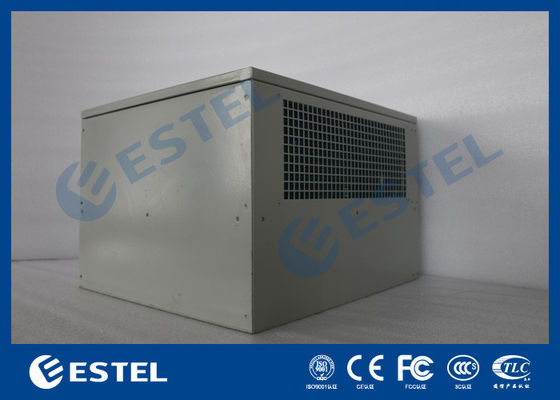

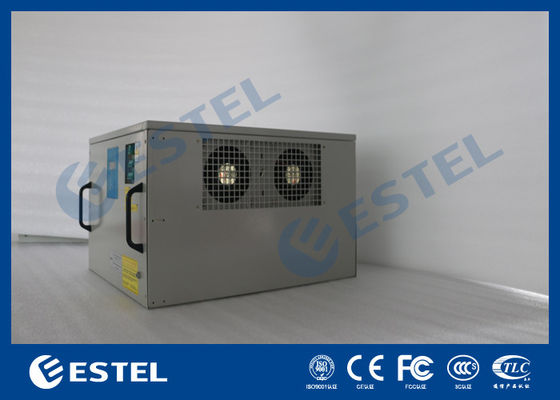

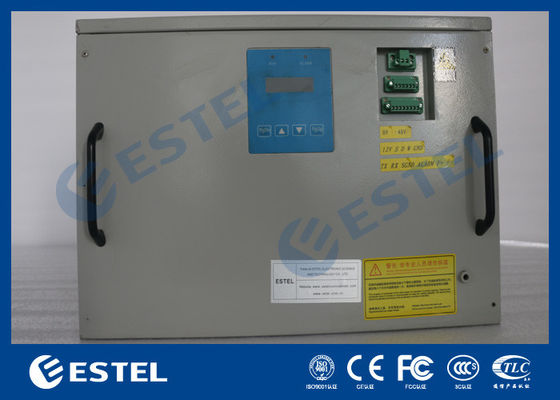

مبادل حراري علوي مثبت في الهواء الطلق، مبادل حرارة هواء صناعي
تفاصيل سريعة:
| مكان المنشأ: شنتشن، الصين (البر الرئيسي) | سعة التبادل الحراري المقدرة: 120 واط/ك |
| اسم العلامة التجارية: ESTEL | سعة التسخين المقدرة: 300/500 واط (اختياري) |
| الموديل: HE06-120SEH/T | جهد الإدخال: DC48V |
| اسم المنتج: مبادل حرارة للخزانة الخارجية | التيار الداخل المقدر: 2.95 أمبير |
| الشهادة: ISO9001، CE، 3C، FCC، TLC | الطاقة الداخلة المقدرة: 142 واط |
| مادة الغطاء: فولاذ مجلفن | درجة حرارة التشغيل: -20 درجة مئوية ~ +55 درجة مئوية |
| مستوى الحماية: IP55 | الضوضاء: 59 ديسيبل |
| وضع التركيب: مثبت من الأعلى | الأبعاد العرض × العمق × الارتفاع: 482.6 × 500 × 310 مم |
| دعم OEM | طريقة التبريد: مبادل حرارة الأنبوب الحراري |
شروط الدفع والشحن:
| الحد الأدنى لكمية الطلب: | 1 مجموعة |
| السعر: | تفاوض |
| شروط الدفع: | T/T، L/C، إلخ |
| القدرة على التوريد: | 16000 مجموعة في الشهر |
| وقت التسليم: | 10-15 يوم عمل |
| تفاصيل التعبئة والتغليف: | كرتون + رغوة + علبة خشبية |
1. المعلمات الفنية
| الموديل | HE06-120SEH/T |
| معلمات الأداء | |
| الجهد المقنن (فولت) | DC48V |
| التيار المقنن (أمبير) | 2.95 |
| سعة التبادل الحراري (واط) | 1200 |
| طاقة السخان (واط) | 300 |
| الطاقة المقدرة (واط) | 142 |
| حجم دوران الهواء (متر مكعب/ساعة) | 820 |
| الضوضاء (ديسيبل (أ)) | 59 |
| المبرد | سائل مختلط |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 55 درجة مئوية |
| المعلمات الميكانيكية | |
| وضع التثبيت | مثبت من الأعلى |
| الارتفاع (مم) | 310 |
| العرض (مم) | 482.6 |
| العمق (مم) | 500 |
| معلمات وحدة التحكم | |
| جهد التشغيل (فولت) | DC36~72 |
| درجة حرارة ورطوبة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية،<90% رطوبة نسبية |
| دقة التحكم في درجة الحرارة (درجة مئوية) | 0.1 |
| استهلاك الطاقة (واط) | 5 |
| وضع الاتصال | اتصال جاف، RS485، RS232، GPRS |
2. الوصف
بسبب المشكلة الهيكلية لقلب التبادل الحراري، تقتصر نسبة الطاقة إلى الحرارة لمبادل الحرارة التقليدي ذو الألواح على 4 ~ 6، وستصبح قيمة التوهين للتبادل الحراري أعلى وأعلى بعد فترة من التشغيل. بعد تطبيق النوع الجديد من مبادل الحرارة ذو الأنبوب الحراري المزدوج، والذي يقلل من مقاومة تدفق المبرد من خلال مجموعتين من أنابيب الحرارة السيفونية، تكون نسبة الطاقة إلى الحرارة 10 وأعلى، وفي الوقت نفسه، بفضل تقنية التبادل الحراري المتوازي التدفق، تكون مقاومة الهواء أقل بمقدار 2/3 من اللوحة التقليدية. وفقًا لذلك، لا يمكنه فقط توفير ما يقرب من نصف استهلاك الطاقة وإطالة فترة الصيانة الداخلية مرتين وأكثر أثناء التشغيل طويل الأجل.
3. التطبيق
يتم تطبيق المنتج على نطاق واسع في خزانة الاتصالات، وغرفة الاتصالات الصغيرة والمتوسطة الحجم، وغرفة UPS، وغرفة محطة القاعدة الخارجية، وآلة الإعلان الخارجية، وغرفة تبادل الأوراق النقدية في أجهزة الصراف الآلي البنكية، إلخ.
4. الميزات
(1) موثوق به: مزود طاقة DC 48V، يعمل بشكل جيد حتى عند تعطل طاقة التيار المتردد
(2) ضوضاء منخفضة
(3) حماية من التآكل: تتحمل الصفائح المعدنية المطلية بالطاقة البيئة القاسية
(4) سهولة الصيانة: IP55 مصمم للشطف
(5) متوافق مع متطلبات RoHS
(6) المراقبة: توفير إنذار شامل وتقرير حالة من خلال واجهة RS485 للتحكم عن بعد
5. مخطط الأسلاك الكهربائية
منافذ الأسلاك:
0V -48V:مدخل إمداد الطاقة (مدخل الجهد: DC36 - 65V)
A+ B- SGND:واجهة اتصال RS485
AL1 AL2:إخراج إنذار عام
F+ F- :إخراج التحكم في التهوية المباشرة المساعدة (جهد الإخراج: DC48V)
6. مخطط أسلاك التحكم في النظام
7. التعبئة والشحن
